Форма звіту
Після виконання перелічених вище лабораторних робіт студент оформляє заключний звіт, який має бути виконаний в текстовому редакторі та має містити:
Двомірні моделі планки та валу.
Геометричні та мас-інерційні розрахунки валу та зубчастого колеса.
Двомірну модель зубчастого колеса.
Складальне креслення валу та колеса.
Тримірні моделі планки, валу, колеса, складання (у вигляді аксонометричної проекції) та відповідні мас-інерційні розрахунки.
Дво- та тримірну модель деталі та відповідні мас-інерційні розрахунки.
При формуванні звіту необхідні креслення та тримірні моделі можна видрукувати безпосередньо з системи КОМПАС, або, використавши переглядач об’єктів КОМПАС-Viwer та об’єктні вставки текстового редактора, імпортувати всі створені графічні файли в текстовий редактор.
Типові запитання до заліку
Алгоритми створення двомірної моделі.
Методики побудови тримірної моделі.
Що таке ескіз, грань, ребро, вершина?
Що таке вид, шар, геометричний примітив?
Елементи оформлення креслення в середовищі системи КОМПАС.
Які розрахунки деталі можна провести маючи її: а) двомірну модель; б) тримірну модель?
Як проводиться обмін інформацією між двомірним та тримірним модулем в системи КОМПАС?
Література
И. Гардан, М. Люка. Машинная графика и автоматизация конструирования. М., Мир, 1987.
А. Фокс., М. Пратт. Вычислительная геометрия. Применение в проектировании и производстве. М., Мир, 1982.
В. Гилой. Интерактивная машинная графика. М., Мир, 1981.
КОМПАС-ГРАФИК 5.Х для Windows. Практическое руководство. Санкт-Петербург, АО Аскон, 1998.
И.П. Норенков. Основы автоматизированного проектирования. Москва. Издательство МГТУ им. Баумана, 2003.
Додаток 1 Завдання для побудови креслення планки
(всі розміри наведено в міліметрах)

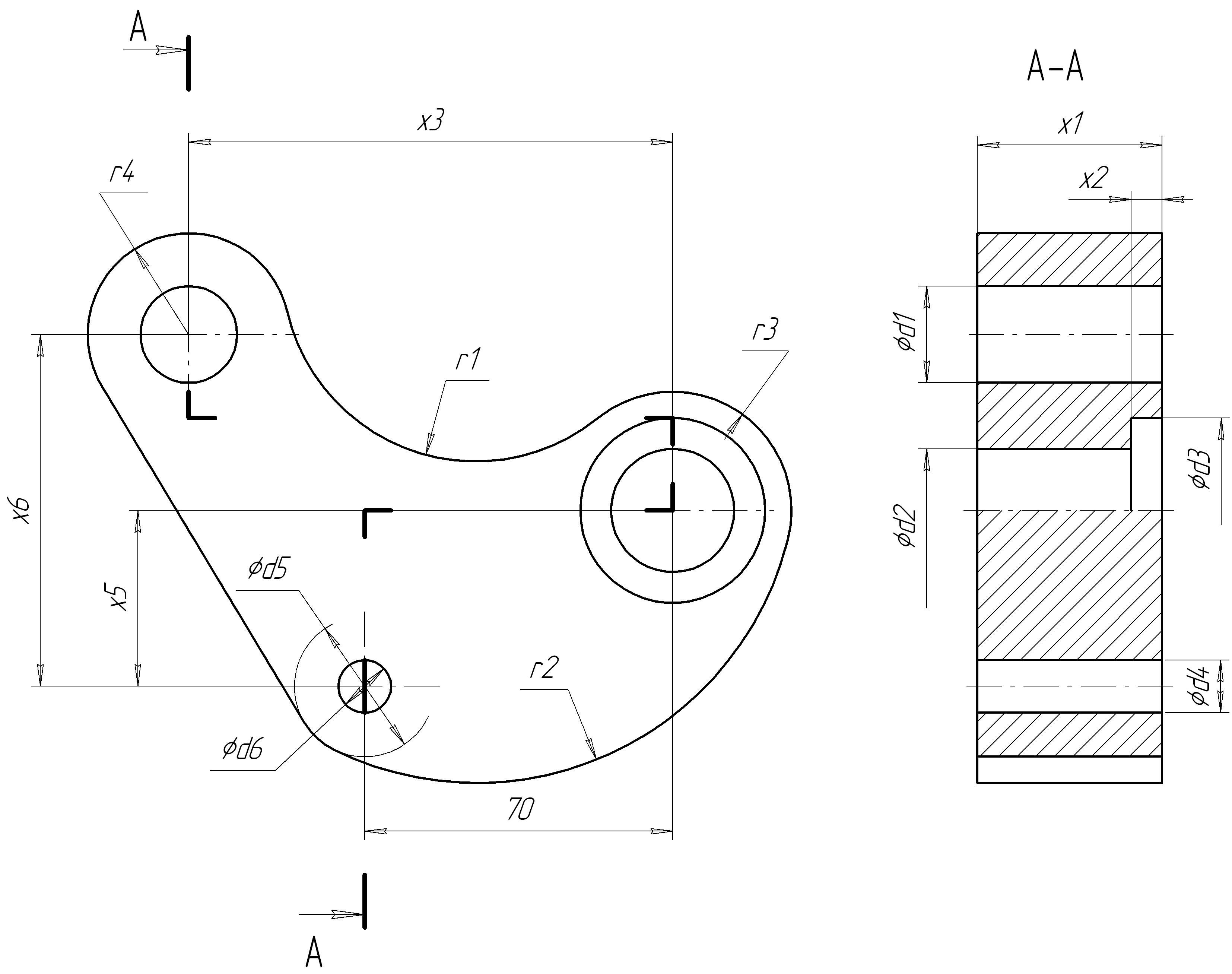

№1: x1=15; x3=34; x4=35; x5=5; y1=40; y2=87; y4=30; r1=10; r2=20; r3=60; r6=20; d1=22; d2=30; d3=44; d4=54.
№ вар. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
|
110 |
115 |
116 |
119 |
112 |
114 |
117 |
118 |
114 |
111 |
112 |
118 |
119 |
110 |
110 |
|
80 |
89 |
88 |
87 |
86 |
85 |
84 |
83 |
81 |
82 |
83 |
84 |
85 |
86 |
87 |

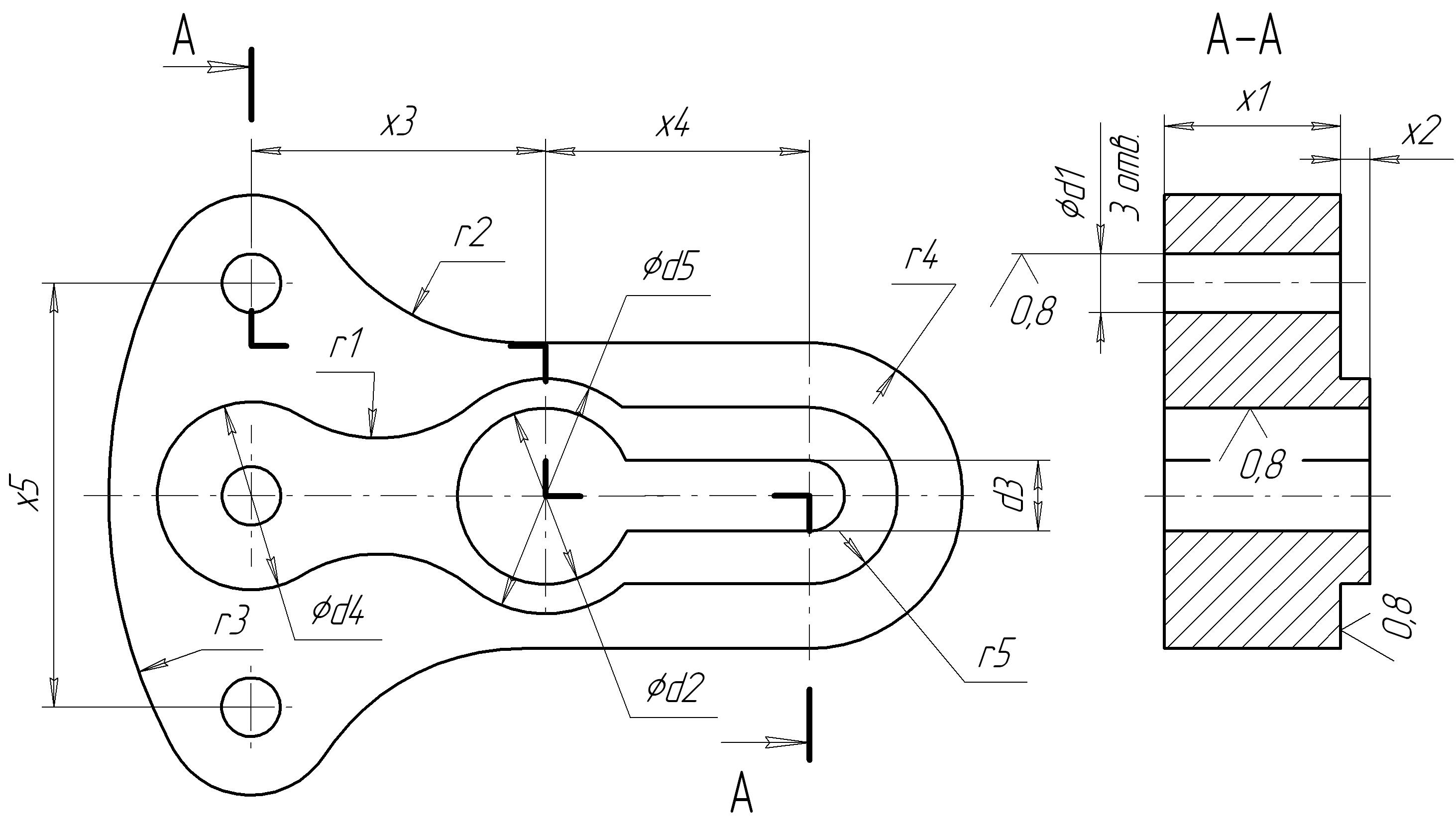

№ 2: r1=25; r2=40; r3=90; r4=26; r5=15; d1=10; d2=30; d3=12; d4=32; d5=40; x1=30; x2=5; x4=45.
№ вар. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
|
45 |
49 |
51 |
43 |
51 |
48 |
50 |
49 |
47 |
44 |
45 |
49 |
48 |
47 |
46 |
|
68 |
67 |
65 |
70 |
69 |
71 |
72 |
73 |
67 |
74 |
73 |
66 |
77 |
68 |
69 |
Рис. 1.1.
Додаток 1 (продовження)

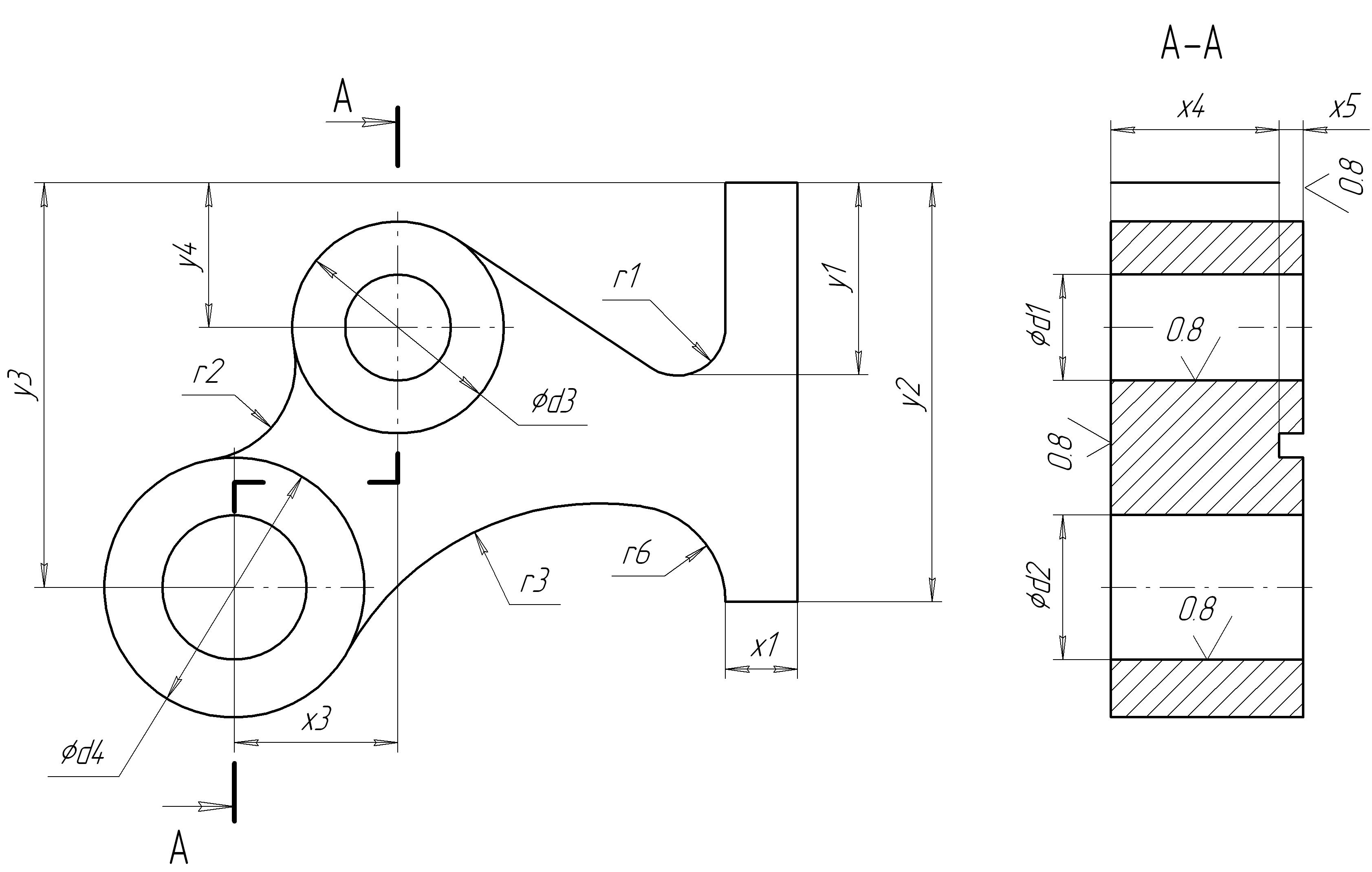

№ 3: x1=42; x2=7; x4=70; x5=40; x6=80; r1=44; r2=73; r3=27; r4=23; d1=22; d2=28;d3=42; d4=10; d5=32; d6=12.
№ вар. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
|
110 |
115 |
116 |
119 |
112 |
114 |
117 |
118 |
114 |
111 |
112 |
118 |
119 |
110 |
110 |
|
80 |
89 |
88 |
87 |
86 |
85 |
84 |
83 |
81 |
82 |
83 |
84 |
85 |
86 |
87 |

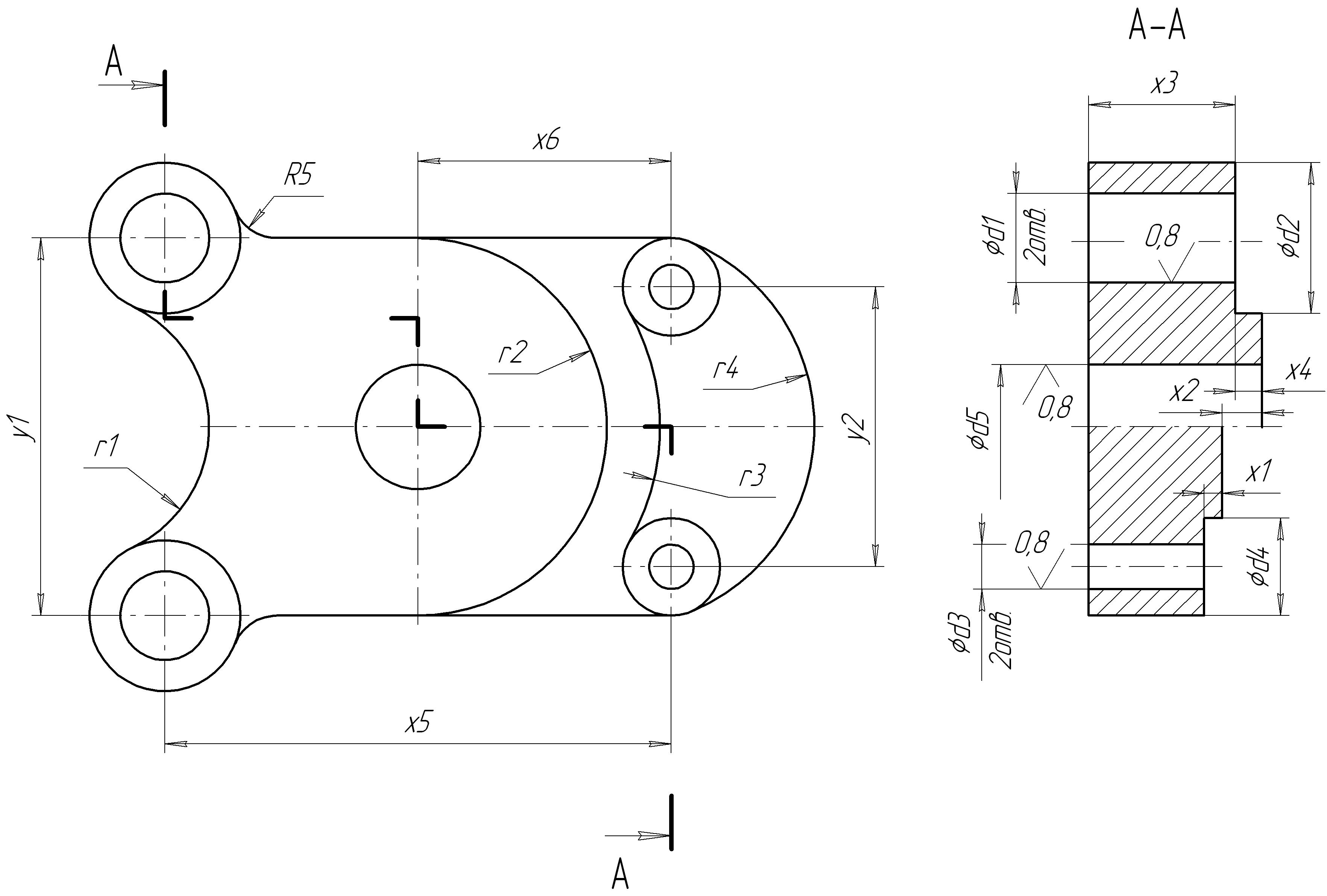

№ 4: x1=4; x2=9; x3=33; x4=6; x5=102; x6=57; y1=84; y2=62; r1=30; r2=42; r3=52; r4=45; d1=20; d2=34; d3=10; d4=22; d5=28;
№ вар. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
|
110 |
115 |
116 |
119 |
112 |
114 |
117 |
118 |
114 |
111 |
112 |
118 |
119 |
110 |
110 |
|
80 |
89 |
88 |
87 |
86 |
85 |
84 |
83 |
81 |
82 |
83 |
84 |
85 |
86 |
87 |
Рис. 1.1. (продовження)
Додаток 1 (продовження)

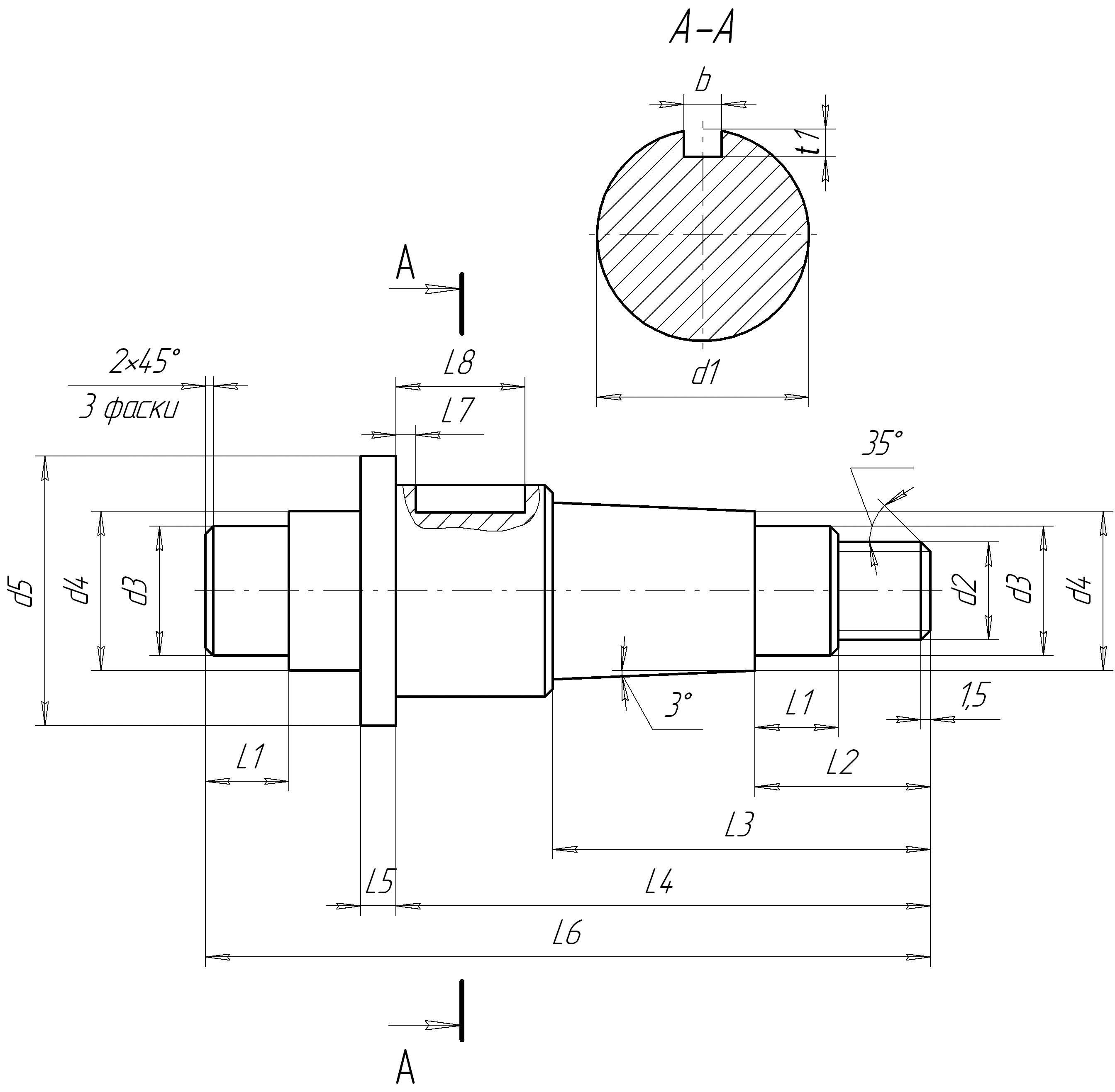

Рис. 1.2. Вал.
Розрахункові формули діаметрів та довжин ступеней для проектування валу (рис 1.2):
,
,
,
,
,
,
,
,
,
,
.
Додаток 1 (продовження)
Таблиця 1.1.
