Валочно-трелевочная машина лп-58
Машина валочно-трелевочная ЛП-58, манипуляторного типа, на базе трактора ЛП-18А (ТТ-4М) предназначена для спиливания и направленной валки деревьев, погрузка комлей спиленных деревьев, трелевке и выравнивание комлей. Применяется в лесонасаждениях со средним объемом хлыста более 0,4 м3 в равнинной местности с уклоном не более 8 °.
Технологический цикл при срезании и укладке дерева машиной ЛП-58 состоит из следующих приемов: ВПМ подъезжает на технологическую стоянку, после чего, с помощью гидроманипулятора, выполняется наведение захватно-срезающего устройства на дерево. Осуществляется зажим и натяг рычажной системой, затем следует срезание дерева пильным устройством. Спиленное дерево сталкивается с пня и укладывается на землю. Дерево подтаскивается к трактору и помещается в пакетоформирующее устройство.

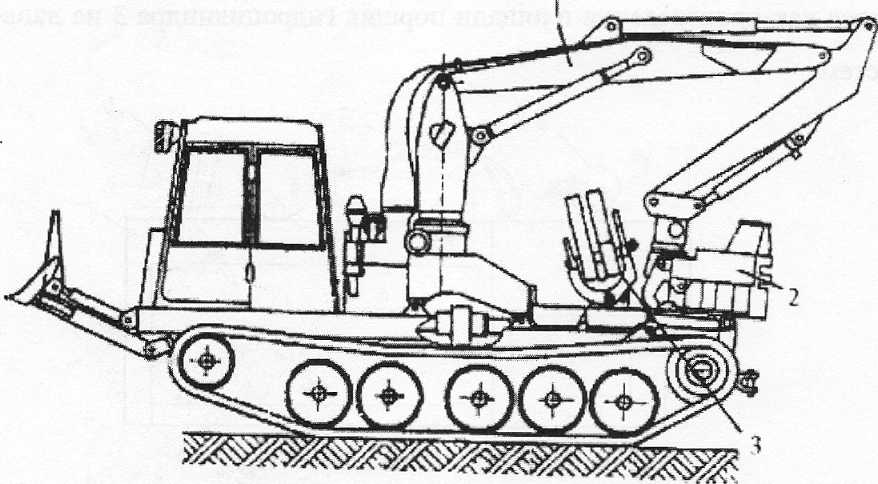

Рис. 7 Валочно-трелевочная машина ЛП-58 1 - стрела; 2 - захватно-срезающее валочное устройство, 3 - пакетовормировочное
Устройство (коник)
Цикл повторяется до тех пор, пока вылет манипулятора (5 м) позволяет осуществлять валку. Когда ближайшие деревья спилены, происходит закрытие коника и переезд машины на следующую технологическую стоянку.
Наводка захватно-срезающего устройства на дерево состоит в перемещении этого устройства по направлению от машины к дереву (горизонтальная наводка) и установке режущего органа на заданную высоту (вертикальная наводка).
Наводка производится одновременным опусканием стрелы и выдвижением рукояти. При наводке недопустим силовой нажим манипулятора на ствол и изгиб ствола.
Содержание отчета
Кратко описать виды многооперационных машин. Отметить достоинства и недостатки.
Привести описание существующих машин.
Описать технологические приемы работы каждой машины.
