Приложение
Рисунок 1. Характеристики противодействующих сил.

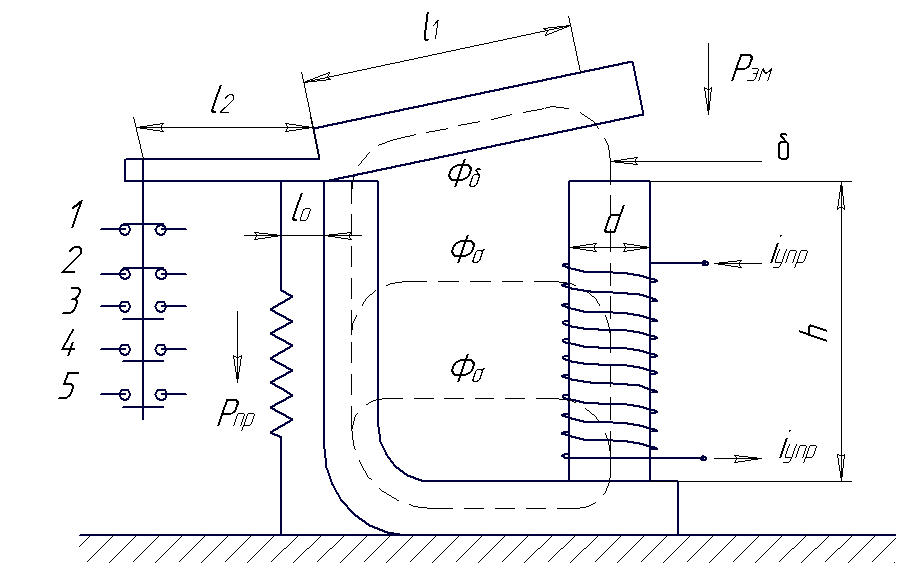

Рисунок 2. Схема коммутационного аппарата.

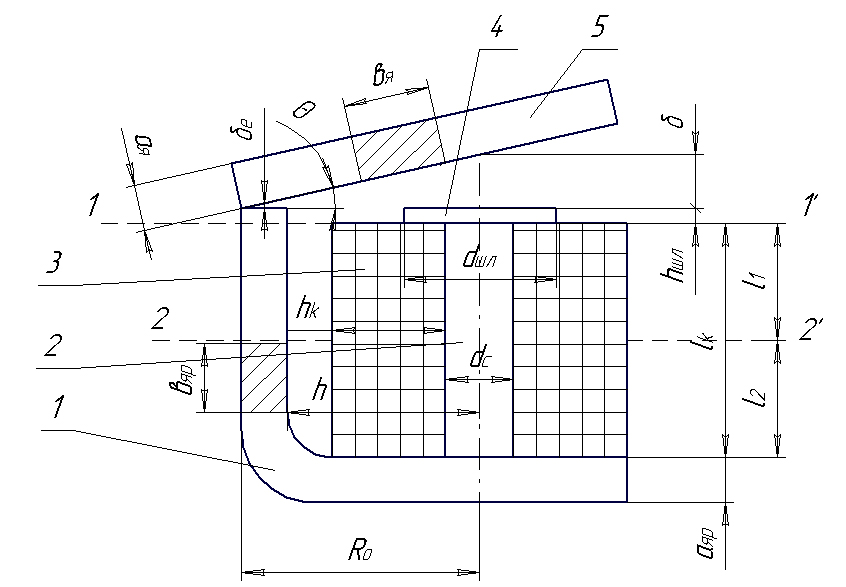

Рисунок 3. Клапанный электромагнит постоянного тока.
1 – ярмо (корпус); 2 – сердечник; 3 – намагничивающая катушка; 4 – полюсный наконечник (шляпка); 5 – якорь.
Раствор контактов β=δ=8мм.
Расстояние от оси вращения до центра полюса l1=40 мм.
Расстояние от оси вращения до точки касания контактов l2=40 мм.
Диаметр шляпки dшл=32мм.
Толщина шляпки hшл=2мм.
Расстояние от оси вращения до оси полюса Ro=40 мм.
Толщина якоря ая=6мм, ширина якоря bя=40/2мм.
Длина сердечника и катушки h=lk=40мм.
Диаметр стержня dс=26мм.
Диаметр катушки Dн=56 мм, Dвн=29 мм
Таблица
1
Контактные нажатия на один электрический контакт (один разрыв в цепи).
Вид аппарата |
Материал контакта |
Удельное нажатие, г/А |
Сила нажатия, г |
Реле промежуточные (ток 5 – 15 А) |
Серебро Сок 15М |
|
25-50 |
Вспомогательные контакты аппаратов до 1000 В |
Серебро
|
~ 5 |
20 |
Электромагнитные пускатели, контакторы |
Серебро |
5-10 |
20 |
Металлокерамика |
7-15 |
25 |
|
Медь |
15-25 |
300 |
Таблица 2
Зависимость восстанавливающейся прочности и скорости роста от отключаемого тока.
Открытая дуга(контакты медные).
I0, А |
25 |
50 |
75 |
100 |
200 |
300 |
400 |
500 |
600 |
700 |
Uвп0, В |
250 |
200 |
175 |
150 |
100 |
90 |
75 |
70 |
70 |
70 |
Кп, В/мкс |
1,8 |
1,1 |
0,8 |
0,9 |
1,05 |
1,2 |
1,3 |
1,4 |
1,45 |
1,5 |
Таблица 3
Размеры цилиндрических контактов и контактных накладок.
Номинальный ток, А |
Диаметр контакта, мм |
Высота контакта, мм |
До 2 2 - 5 5 - 10 10 - 20 20 - 40 40 - 63 63 - 100 100 - 160 160 - 250 |
1 - 2 2 - 4 3 - 5 5 - 8 8 - 12 12 - 16 16 - 20 20 - 25 25 - 32 |
0,3 - 1,0 0,6 - 1,2 0,8 - 1,6 1,0 - 2,0 1,2 - 2,2 1,4 - 2,5 1,6 - 3,0 2,2 - 3,0 2,5 - 3,5 |
Таблица 4
Размеры прямоугольных контактных накладок.
Длина, мм |
Ширина, мм |
Высота, мм |
4; 5 6; 8; 10 12; 14 16; 20 25; 32 40; 50 |
3; 4; 5 3; 4; 6; 8; 10 6; 8; 10; 12; 14 8; 10; 14; 16; 20 12; 16; 20; 25; 32 14; 20; 25; 32; 40 |
0,8; 1,0; 1,6 1,0; 1,2; 1,4; 1,6; 2,2 1,0; 1,4; 1,6; 2,2; 2,5 1,6; 2,0; 2,2; 2,5; 3,0 3,0; 3,5; 5,5 2,5; 3,0; 3,5; 5,5 |
Таблица
5
Относительная магнитная проницаемость стали марки Э
В тл |
0,2 |
0,4 |
0,6 |
0,8 |
1 |
1,2 |
1,6 |
1,8 |
2 |
|
2000 |
2800 |
3500 |
4000 |
3800 |
3000 |
700 |
240 |
100 |
Таблица 3.
Расчет тяговой характеристики.
, мм |
2 |
4 |
6 |
8 |
10 |
12 |
15 |
Р, Н |
505 |
126 |
56 |
32 |
20 |
14 |
9 |
