Послідовність виконання роботи:

1. Скласти структурну схему для заданої в кон’юнктивній нормальній формі (КНФ) логічної функції.

2. Мінімізувати задану відповідно в КНФ функцію.

3. Скласти структурну схему для мінімізованої функції в КНФ.

4. Побудувати принципову схему для мінімізованої функції в КНФ використовуючи функціонально повну систему логічних функцій І-НЕ, що реалізовані з допомогою логічних елементів в інтегральних схемах серії КІ55 (2І-НЕ, 3І-НЕ, 4І-НЕ, 8І-НЕ).

5. Повторити п.4 для функціонально повної системи АБО-НЕ серії КІ55 (2АБО-НЕ, 3АБО-НЕ, 5АБО-НЕ).

6. Створити таблицю істинності для заданої в КНФ логічної функції.

7. Задану логічну функцію подати в ДНФ.

8. Виконати п. 2, 3, 4, 5 для функції в ДНФ.

9. Реалізувати на установці УМ-11 принципову схему на логічних елементах І-НЕ з мінімальною складністю.

10. Перевірити правильність виконання завдання за допомогою таблиці істинності для схеми п. 6.

11. Скласти принципову схему п. 9 на основі повного дешифратора КМІ55ИДІ2.

ЗВІТ

Звіт повинен містити наступні пункти:

1. Тема роботи

2. Мета роботи.

3. Завдання.

4. Всі перетворення та схема відповідно до п 1...8 та п. 11.

Графічна частина повинна відповідати вимогам ЕСКД.

Варіанти завдання

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

21.

22.

24.

25.

27.

28.

29.

30.

31.

Довідкові дані для складання принципових схем

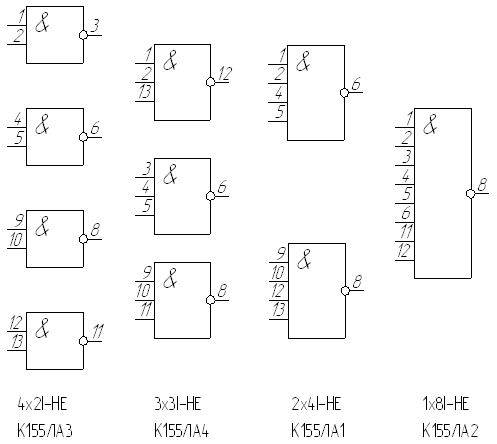

Цифрові мікросхеми на елементах І-НЕ

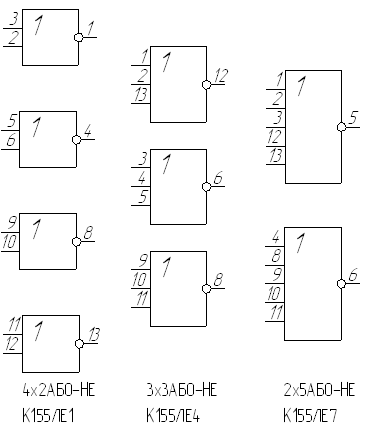

Цифрові мікросхеми на елементах АБО-НЕ

НАВЧАЛЬНЕ ВИДАННЯ

СИНТЕЗ ТА МІНІМІЗАЦІЯ КОМБІНАЦІЙНИХ

ЛОГІЧНИХ ФУНКЦІЙ

МЕТОДИЧНІ ВКАЗІВКИ ТА ІНСТРУКЦІЯ

з дисципліни “Електроніка та мікропроцесорна техніка”

для студентів базових напрямів 6.050501 “Прикладна механіка”,

6.050502 “Інженерна механіка”, 6.050503 “Машинобудування”

Укладачі Редактор Комп’ютерне верстання

Зелінський Ігор Дмитрович Таянов Сергій Анатолійович Мельничук Ігор Михайлович
