1 Лабораторная работа № 1. Исследование режимов работы и методов расчета линейных цепей постоянного тока с одним источником питания

1.1 Цель работы

1.1.1 Ознакомление с приемами измерения токов, напряжений и сопротивлений с помощью амперметра, вольтметра и мультиметра.

1.1.2 Закрепление навыков расчета моделирования работы линейных электрических цепей с одним источником питания.

1.1.3 Исследование мостовой цепи постоянного тока.

1.2 Основные теоретические соотношения

1 .2.1 Мост постоянного тока - это сложная электрическая цепь, в которой 4 резистора R20, R22, R23, R1, называемых плечами, образуют замкнутый 4-х угольник, в одну диагональ которого включается нагрузка R24, а в другую - источник постоянного тока (рисунок 1.1).

Рисунок. 1.1 – Мост постоянного тока

Мосты постоянного тока широко применяют для измерения электрических и неэлектрических величин. Они строятся на основе метода сравнения с мерой. Задачи, решаемые при построении мостовых измерителей электрических величин,  это уменьшение или полное исключение погре­шности от сопротивлений соединительных проводов, обеспечение напряжения, пропорционального приращению преобразу­е­мого сопротивления относительно его начального зна­чения, снижение выходного сопротивления моста и снижение требований к измерительному устройству.

1.2.2 Условие равновесия моста постоянного тока определяется из соотношения:

.

Откуда

при значении тока I3 = 0.

1.2.3 Величина сопротивления резистора R24 (нагрузки) определяется по закону Ома:

.

1.2.3 Рассчитать значение выходного напряжения Uвых. моста постоянного тока можно, используя метод эквивалентного генератора (рисунок 1.2):

,

где ;

U_х.х. – напряжение холостого хода при разомкнутом резисторе R24 (SA13 в положении «3», рисунок 1.2), В;

R_к.з. – сопротивление относительно точек разрыва моста при закороченном источнике входного напряжения, Ом.

Рисунок 1.2 – Эквивалентная схема электрической цепи постоянного тока для расчёта тока I3

1.2.4. Rкз можно определить экспериментально.

1.2.4.1 Переключателем SA13 устанавливается режим холостого хода (положение «3») и вольтметром PV21 измеряется напряжение U_х.х.

1.2.4.2 Переключателем SА13 устанавливается режим короткого замыкания (положение «1»)и амперметром РА21 измеряется ток I_к.з.;

1.2.4.3 Определяют R_к.з.:

.

1.3 Исследуемые схемы

Для выполнения лабораторной работы собирается исследуемая мостовая схема (рисунок 1.3). Питание схемы осуществляется от лабораторного автотрансформатора ( ЛАТР ) TV2 (обеспечивает питание 0-40 В с шагом 1 В независимо от положения тумблера переключения пределов регулирования). Тумблер SAll должен находиться в верхнем положении, а ЛАТР необходимо включить тумблером SA3.

При выполнении данной и всех последующих работ все выключатели, не используемые в работе, должны быть выключены.

Рисунок. 1.3 – Схема для экспериментального исследования электрической цепи постоянного тока с одним источником питания

Измерительный мост включается тумблером SА7.

Технические данные измерительного моста:

R20 = 4,7 кОм;

R22 = 10,0 кОм;

R23 = 4,7 кОм;

U_ст – измерить вольтметром.

При измерении U_ст вольтметр V1 и миллиамперметр А3 в схеме после моста должны быть отключены.

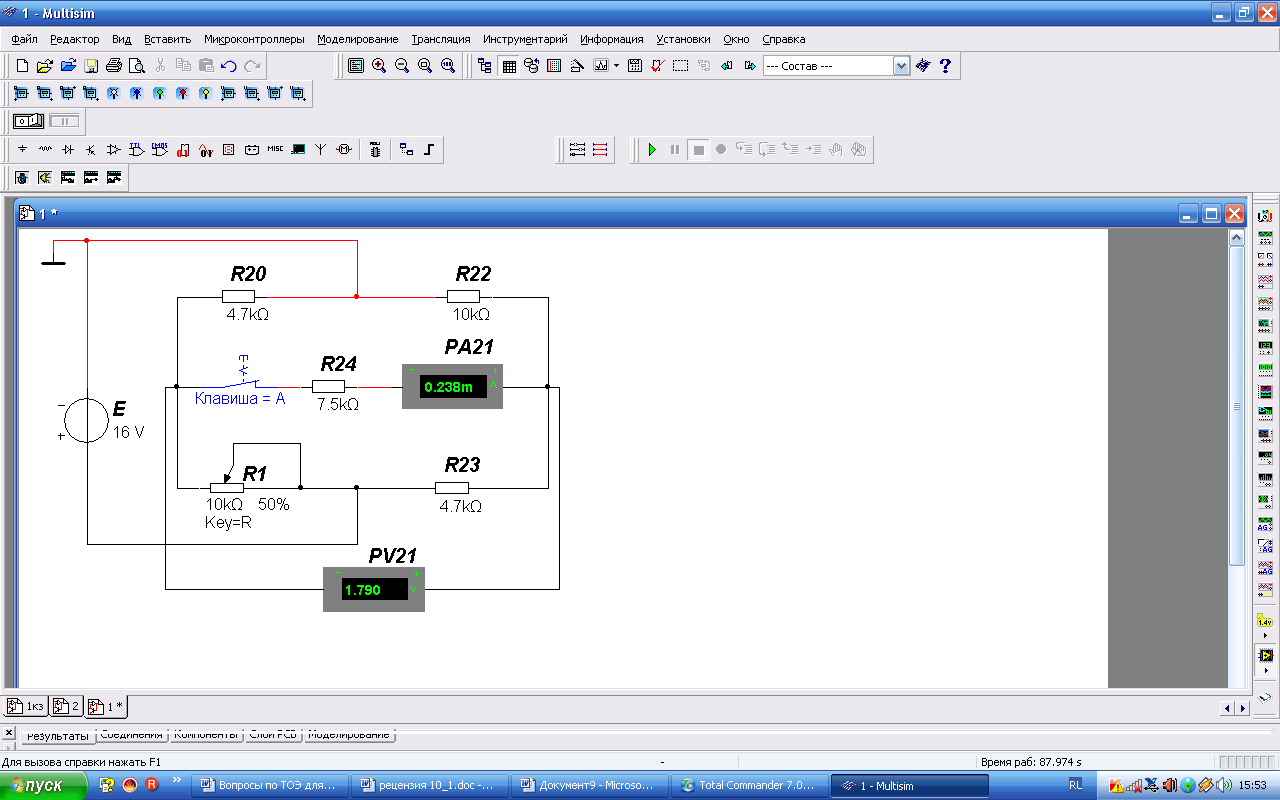

Для исследования моста постоянного тока в среде Multisim устанавливаются в диалоговых окнах компонентов их параметры (рисунок 1.4). Источник напряжения E считается идеальным (R_вт = 0). Вольтметр PV21: род тока (mode)  постоянный (DC), внутреннее сопротивление (Resistance) R_V = 1 MОм, амперметр PА21: род тока (mode)  постоянный (DC), внутреннее сопротивление (Resistance) R_А = 1 нОм.

Рисунок. 1.4 – Модель моста постоянного тока
