2.3. Электромагнитные расходомеры
Электромагнитные
(индукционные) расходомеры предназначены
для измерения расхода различных жидких
сред, в том числе пульп с мелкодисперсными
неферромагнитными частицами, с
электрической проводимостью не ниже
См/м, протекающих в закрытых
полностью заполненных трубопроводах
[1].
Электромагнитные расходомеры выполняются в виде двух отдельных блоков: измерительного преобразователя расхода и измерительного блока — передающего преобразователя, в котором осуществляется приведение сигнала, полученного от измерительного преобразователя, к стандартизованному виду, удобному для дальнейшего использования.
Измерительный преобразователь расхода электромагнитного расходомера (рис. 13) состоит из немагнитного участка трубопровода с токосъемными электродами и электромагнита с обмоткой возбуждения, охватывающего трубопровод. При протекании электропроводных жидкостей по немагнитному трубопроводу через однородное магнитное поле, создаваемое магнитом, в жидкости, которую можно представить как движущийся проводник, возникает электродвижущая сила, снимаемая электродами. Эта ЭДС е прямо пропорциональна средней скорости потока (5):
e=B·l∙vср, (5)
где В - электромагнитная индукция в зазоре между полюсами магнита, [Тл],
l - расстояние между электродами, [м],
vcp -средняя скорость потока, [м/с].
Поскольку площадь сечения трубы постоянна, ЭДС, снимаемая с электродов, может быть выражена через объемный расход жидкости (6):
,
(6)
где
внутренний диаметр трубы, равный
расстоянию между электродами l,
[м].

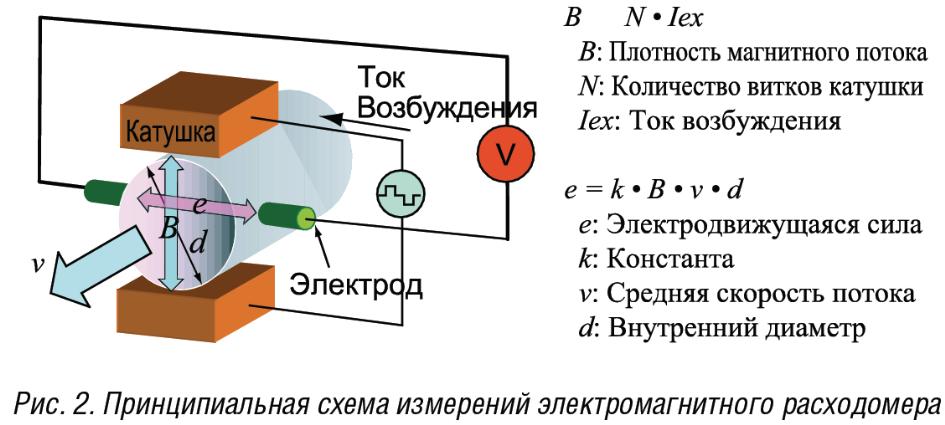

Рис. 13. Принципиальная схема измерений электромагнитного расходомера
Далее сигнал, пропорциональный расходу, подается на измерительный блок, где он приводится к стандартизованному виду, и затем передается к прибору или другому измерительному устройству.
Чтобы электроды не шунтировались металлом трубы, и не происходило разряда разделившихся ионов друг на друга по стенке трубы, внутренняя поверхность ЭМР должна быть покрыта изоляционным материалом – футеровкой. Материал футеровки определяет химическую совместимость и физическую стойкость преобразователя расходомера.
Электромагнитные
расходомеры обеспечивают измерение
расхода в диапазоне от
0,32 до 2500
м3/ч
при трубопроводах с внутренним диаметром
от 3 мм до 1 м и более, линейной скорости
движения от 0,6 до 10 м/с. Погрешность
электромагнитных расходомеров
Достоинства: линейность характеристики, возможность использования в трубопроводах любого диаметра, показания не зависят от примесей в среде, от её плотности и вязкости, нет потерь давления.
Недостатки: поляризация электродов (нестабильность работы прибора), работа только с электропроводной жидкостью, трудность усиления напряжения постоянного тока [3].
Электромагнитный расходомер AXF
Преобразователь
серии AFX
является электромагнитным расходомером
с использованием метода 2-частотного
возбуждения (рис. 14). Расходомер монтируется
на трубопровод с соблюдением прямолинейных
участков до и п
осле
расходомера [10, 11].

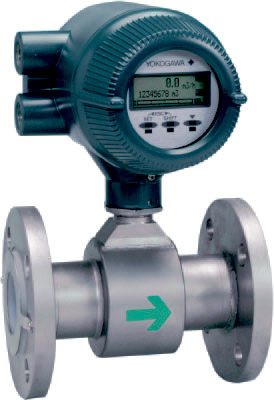

Рис. 14. Электромагнитный расходомер AXF
Характеристики измерения расхода:
- Номинальный диапазон расхода - 0 ÷ 6,361 м3/час;
- Точность - ±0,35 %;
- Повторяемость - ± 0,1 %;
Маркировка датчика имеет следующую расшифровку:
- AXF015 - интегрированный расходомер 15 мм;
- G - назначение: общее;
- Е - выходной сигнал 4 ÷ 20 мА с HART протоколом;
- 1 - источник питания: 100 - 240 В переменного тока;
- А - футеровка: фтороуглеродистый PFA;
- L - материал электрода: JIS SUS316L;
- 1 - конструкция электрода: незаменяемый электрод;
- N - кольцо заземления: отсутствует;
- BD4 - присоединение к процессу: фланцевое DIN PN40;
- 1 - установочная длина: стандартная;
- 4 - Кабельный ввод: М20х1,5;
- 2 - индикатор: вертикальная ориентация;
- В - поверка: стандартная;
- QR - свидетельство о первичной поверке.
