3.4.2 Расчет токов короткого замыкания в сетях и установках напряжением до 1кВ

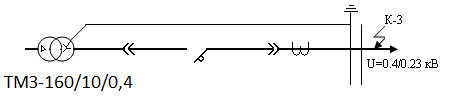

Рисунок 3.4 Расчетная схема токов к.з

Р

X_T R_T X_Ш R_Ш X_К.А R_К.А R_К X_T.T R_T.T

исунок 3.5 Схема замещения токов к.з

Сопротивления силовых трансформаторов:

Полное:

	(3.27)

Активное:

	(3.28)

Индуктивное:

	(3.29)

Сопротивления токопровода (шин) от трансформатора к автоматическому выключателю, ориентировочного R_Ш=0,5 мОм; Х_Ш=2,25 мОм.

Ориентировочные значения сопротивлений катушек расцепителей максимального тока автоматических выключателей напряжения до 1 кВ, контактов аппаратов и первичных обмоток трансформаторов тока приведены в таблицах 7, 8, 9.

	(3.30)
	(3.31)

Таблица 7 Ориентировочные значения сопротивлений катушек расцепителей максимального тока автоматических выключателей напряжения до 1 кВ

Номинальный ток расцепителя, А	600
ХА, мОм	0,094
RА(при 65OC), мОм

Таблица 8 Ориентировочные значения активных переходных сопротивлений контактов R_К аппаратов мОм.

Номинальный ток аппарата, А	600
Автомат	0,25

Таблица 9 Сопротивления первичных обмоток трансформаторов тока (класса точности)

Коэффициент трансформации ТТ	500/5
ХТ.Т., мОм	0,07
RТ.Т.	0,05

Суммарные сопротивления цепи трехфазного к.з. за автоматическим выключателем трансформатора:

(3.32)

где – суммарное активное сопротивление цепи к.з, мОм;

– суммарное индуктивное сопротивление цепи к.з, мОм.

Установившееся значение тока КЗ:

	(3.33)

Ударный ток КЗ:

	(3.34)

3.5 Проверка оборудования цеховой подстанции на стойкость к токам короткого замыкания

Для их выбора сравнивают указанные расчётные величины с допускаемыми значениями для токоведущих частей и высоковольтного оборудования. Составляется таблица сравнения указанных величин.

3.5.1 Выбор и проверка шкафа высоковольтного ввода

Таблица 10 Выбор и проверка шкафа высоковольтного ввода КТП

Расчетные данные (принимаются по расчетам в пунктах 3.2 и 3.4)	Условия выбора и проверки	Справочные данные КТП (принимаются по каталожным данным КТП)
10 кВ	,кВ	10 кВ
20,2 А	,А	630 А
6,26 кА	,кА	51 кА
32,3 кА2*с	кА2*с	202*1=400 кА2*с
4,22 кА	,кА	31,5 кА

где – номинальное напряжение установки, кВ;

– номинальное напряжение высоковольтного ввода, кВ;

– максимальный расчетный ток высоковольтного ввода, А;

– номинальный ток коммутационного аппарата, А;

– расчетный ударный ток, А;

– предельный сквозной ток к.з., кА

– тепловой импульсный по расчету, кА²*с;

Значения рассчитывается:

(3.35)

где t₃ – выдержка времени максимальной токовой защиты, принимается в расчете t₃=0.5 c;

t_о.в. – время отключения, с; может быть принято в расчете T_о.в=0,1с;

Т_а– постоянная времени затухания апериодической составляющей тока к.з.; с. для рассматриваемых сетей принимается Т_а=(0,045-0,05) с

I_T – предельный ток термической стойкости, кА;

t_T – длительный протекания тока термической стойкости, с;

I_н.отк – номинальный ток отключения плавких предохранителей в составе выключателя нагрузки, кА;

– начальное значение периодической составляющей тока к.з. в месте установки коммутационного аппарата, кА.
