Совершенствование схемы каскадного слива охладителей дренажа

Охлаждение дренажа ОД снижает переток теплоты по дренажам от выше- до нижестоящих подогревателей.

АН- амортизационные начисления

Крег – капитальные затраты на регенерацию

Sэ – себестоимость электрической энергии

Охладители пара отборов

Выносные охладители пара

Схема «Виолен»

Наличие выносных пароохладителей повышает экономичность установки за счёт снижения давления Рп₁ и большей выработки мощности паром этого отбора. При отсутствии ПО1 и ПО2 должна быть за ПВД1и ей соответствует более высокое давление Рп₁. При наличии пароохладителей за точкой смешения, а за ПВД1 1 t_ПВ1< Рп₁ меньше и выработка мощности этим потоком пара больше.

Недостаток: для ПО1 И ПО2 берется горячая вода за ПВД1, что снижает глубину охлаждения пара в пароохладителе.

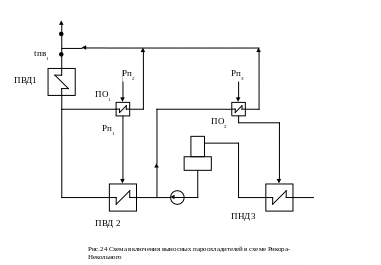

Схема Рикора – Некольного

В отличие от предыдущей схемы в этой на охладители пара забирается более холодная вода, что обеспечивает более охлаждение пара в ПО.

Достоинство: Как и в предыдущей схеме большая выработка мощности паром в турбине по сравнению со схемой без ПО.

Эти схемы дают увеличение КПД на 0,5-0,7 %.

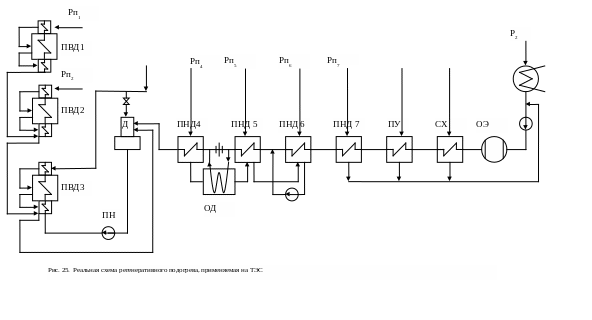

Реальная схема регенеративного подогрева, применяемая на тэс.

Схема состоит из трёх ПВД с каскадной схемой слива дренажей в деаэратор и четырёх ПНД, где так же реализована каскадная схема слива ПНД на 6 ПНД.

Все ПВД со встроенными пароохладителями (ПО) и охладителями дренажа (ОД).

По ПНД возможна установка выносных охладителей дренажа.

Сброс дренажей ПВД 7, сальникового пароохладителя (СХ), охладителя эжектора (ОЭ), подогревателей уплотнений (ПУ) осуществляется с расширителей конденсаторов турбины.

Деаэратор так же является ступенью регенеративного подогрева низкого давления, но главная функция – удаление газов, за деаэратором расположен питательный насос (для увеличения давления в цикле).

ПУ и СХ – теплообменники, утилизирующие пар уплотнительных камер турбины. ОЭ предназначен для утилизации пара, идущего на основной эжектор ПНД.

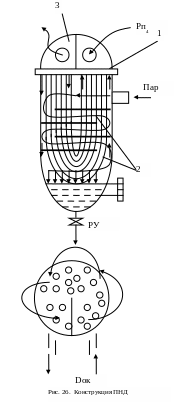

Конструкции регенеративных подогревателей Конструкция пнд

1 -трубная доска

2-U – образные трубки

3-водяные камеры

РУ – регулирующие устройства

Dок- основной конденсат турбины

Рок близко к Рпi, поэтому применяется плоская трубная доска. Выполняются обычно без ПО и ОД.

Уровень дренажа удерживается с помощью автоматического регулятора.

Для крупных блоков с мощностью 500-800 МВт выполняются с ОД.

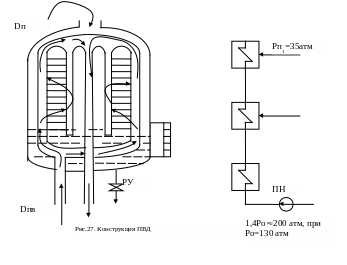

Конструкция пвд

Особенность ПВД – большой перепад давлений между питательной водой и паром. Поэтому ПВД выполняется коллекторной схемой.

Устройство ПВД и ПНД определяется правилами устройства и безопасной эксплуатации сосудов, работающих под давлением.

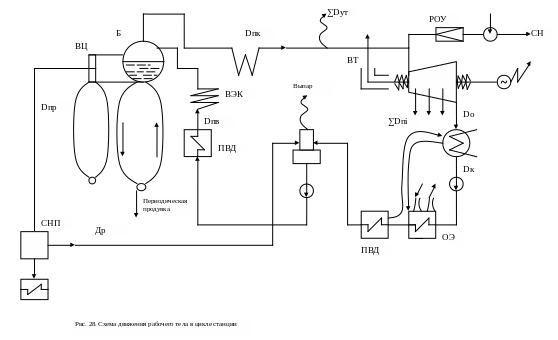

Потери пара и конденсата на ТЭС и их восполнение

СНП – сепаратор непрерывной продувки;

ВТ – вестовые трубы;

Потери пара и воды в тепловой схеме

Существует два вида потерь:

1. Потери пара с утечкой

2. Потери воды с продувкой

Потери пара с утечкой

1. Технологические потери

1. Через вестовые трубы потеря пара из уплотнений турбины (тот пар, который нельзя утилизировать)

2. Выпар из деаэратора

3. Выпар из основного эжектора

2. Нетехнологические потери

Возникают при неплотной посадке предохранительных клапанов, по штокам арматуры, при наличии неплотностей (свищей).

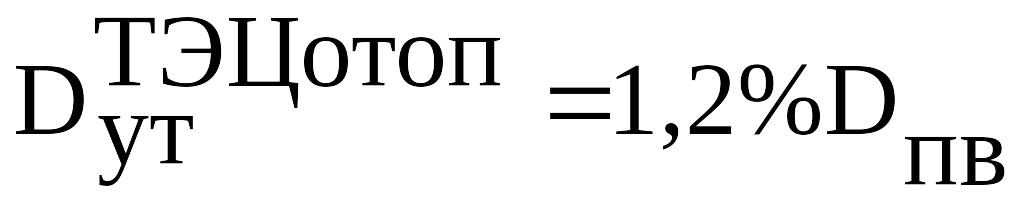

При составлении баланса вся утечка относится к паропроводам острого пара.

Потери воды с продувкой

Основная потеря происходит с непрерывной продувкой, которая осуществляется для стабилизации солесодержания в котловой воде.

Величина непрерывной продувки определяется солевым балансом котельного агрегата.

Увеличение Спр осуществляется за счёт:

1. Установки выносных циклонов, солёных отсеков

2. Сокращения присоса охлаждающей воды в конденсаторе турбины

3. Устранение проскоков солей в охлаждающей воде

Dпр=10 % Dпв – на котлах малой мощности

Расход продувочной воды, сбрасываемой из циклона снижается так же за счёт расширителей, сепараторов непрерывной продувки.

К оличество Dр и Dпр определяется на основании теплового баланса расширителя.
