1.1.8. Реєстрація, технічне опосвідчення і дозвіл на експлуатацію
Реєстрація
Котли до пуску в роботу повинні бути зареєстровані в органах Держнаглядохоронпраці України.
Реєстрації не підлягають котельні установки в яких .
Для реєстрації подають заяву власника та:
- паспорт;
- акт про справність котла;
- посвідчення про якість монтажу;
- креслення плану;
- креслення поперечного перерізу;
- довідка про відповідність проекту водопідготовки;
- довідка про наявність та характеристику живильних пристроїв і відповідність їх проекту;
- інструкція з монтажу і експлуатації.
Технічне опосвідчення
Кожний котел відповідно до методичних вказівок з обстеження і технічного опосвідчення об’єктів котлонагляду повинен піддаватись технічному опосвідченню інспектором органів Держнаглядохорон праці України до пуску в роботу періодично в процесі експлуатації і в необхідних випадках позачергово.
Терміни опосвідчення:
- зовнішній і внутрішній огляди – не менше одного разу на 4 роки;
- гідравлічне випробування – не менше одного разу на 8 років.
Дозвіл на експлуатацію нововстановленних котлів
Приймання в експлуатацію нововстановленого котла повинно здійснюватись відповідно до СНиП 3.01.04-87 «Приймання в експлуатацію закінчених будівництвом об’єктів. Основні положення» після реєстрації котла в органах Держнаглядохоронпраці України і його технічного опосвідчення.
Дозвіл видається на зареєстровані об’єкти після проведення пусконалагоджувальних робіт.
1.1.9. Розробка теплової схеми теплоенергетичної установки
Теплова схема теплоенергетичної установки – це умовне графічне зображення її основного та допоміжного обладнання теплоенергетичного призначення, що об’єднується лініями трубопроводів для робочих середовищ.
Розрізняють принципову, розгорнуту та робочу теплові схеми промислового підприємства.
Так на принциповій тепловій схемі позначають лише головне обладнання і основні трубопроводи без арматури, допоміжних пристроїв та другорядних трубопроводів, а також без уточнення кількості і розташування обладнання.
Розгорнута теплова схема містить все обладнання, а також усі трубопроводи, які з’єднують обладнання із запірною та регулювальною арматурою. Коли схема дуже складна (тобто насичена великою кількістю обладнання), то її поділяють на частини відповідно до технологічного процесу. Наприклад, як самостійні виконують теплові схеми підготовки води, продувки парових котлів тощо.
Робочу (монтажну) схему промислового підприємства, як правило, подають в ортогональному вигляді, а її окремі складні вузли іноді в аксонометрії із зазначенням позначок розташування трубопроводів і їх нахилу, арматури, кріплень, розмірів і т.д. Наводяться всі необхідні відомості про конструкційні матеріали вузлів, способи їх з’єднання з суміжними деталями, масу окремих вузлів чи блоків. Тобто наводяться всі необхідні дані для монтажу обладнання на будівельному майданчику.
Зрозуміло, що розгорнута і робоча теплові схеми можуть бути виконані лише після розробки принципової теплової схеми і виконання відповідних розрахунків, на підставі яких вибирається обладнання промислового підприємства.

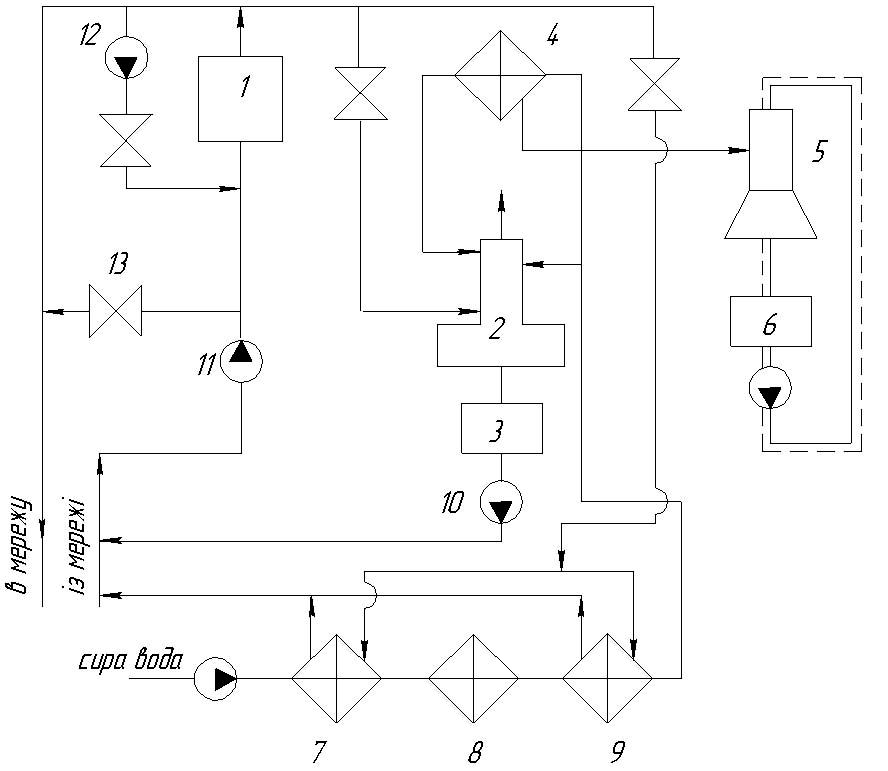

Приклад виконання принципової теплової схеми (водогрійна опалювальна котельня при закритій системі теплопостачання) зображений на рисунку 1.1.
Рис. 1.1. Принципова теплова схема водогрійної котельні:
1 – водогрійний котел;
2 – деаератор;
3 – бак деаерованої води;
4 – охолодник випару;
5 – водяний ежектор;
6 – бак з робочою водою;
7 – підігрівник сирої води;
8 – ХВО;
9 – підігрівник ХВО води;
10 – насос для підживлення;
11 – циркуляцій насос теплової мережі;
12 – рециркуляційний насос котла;
13 – регулятор перепуску
