3.3 Пример выполнения кгр№2. Лист 2 – «Соединение болтом»

Пример выполнения задания КГР№2 на тему «Соединение болтом» приводится на рисунке 11.

Рисунок 11 – Образец выполнения КГР №2. Лист 2 - «Соединение болтом»

4 Контрольные вопросы

2. Какие соединения относятся к разъемным? Какие – к неразъемным?

3. Что называется резьбой?

4. Как на чертежах изображается резьба на стержне и в отверстии?

5. На каком расстоянии проводят сплошную тонкую линию, изображающую внутренний диаметр резьбы, от линии, изображающей наружный диаметр резьбы?

6. Параметры и элементы резьбы.

7. Классификация резьб.

8. Какие резьбы относятся к стандартным и нестандартным?

9. Что представляет собой многозаходная резьба?

10. Изображение и обозначение метрической резьбы.

11. Чем отличается обозначение метрической резьбы с крупным шагом от обозначения резьбы с мелким шагом?

12. Виды крепежных соединений.

13. Расчет стандартной длины болта.

14. Изображения и особенности вычерчивания стандартных изделий: болтов, гаек, шайб.

15. Условные и упрощенные изображения соединений болтом.

16. Какие данные входят в обозначение болта, гайки и шайбы?

ПРИЛОЖЕНИЕ А

Справочные материалы

Рисунок А.1 - Болт с шестигранной головкой (ГОСТ 7798-70)

Таблица А.1 - Болт с шестигранной головкой (ГОСТ 7798-70); размеры в мм

Номинальный диаметр, d	8	10	12	20	24	30	36	42	48
Шаг резьбы: -крупный
	1,25	1,5	1,75	2,5	3	3,5	4	4,5	5
-мелкий	1	1,25	1,25	1,5	2	2	3	3	3
Диаметр стержня, d	8	10	12	20	24	30	36	42	48
Размер «под ключ», S	13	17	19	30	36	46	55	65	75
Высота головки, H	5,5	7,0	8,0	13,0	15,0	19,0	23,0	26,0	30,0
Диаметр описанной окружности D, не менее	14,2	18,7	20,9	33,3	39,6	50,9	60,8	72,1	83,4
Отношение длины болта l к длине нарезанной части l0 (l/l0)
Ряд длин болтов L: 8, 10, 12, 14, 16, (18), 20, (22), 25, (28), 30, (32), 35, (38), 40, 45, 50, 60, 65, 70, 75, 80, (85), 90, (95), 100, (105), 110, (115), 120, (125), 130, 140, 150, 160, 170, 180, 190, 200… Примечания 1 Знаком «» отмечены болты с резьбой на всей длине стержня. 2 Болты с размерами длин, заключенными в скобки, применять не рекомендуется.

Рисунок А.2 - Болт с шестигранной головкой (ГОСТ 7796-70)

Таблица А.2 - Болт с шестигранной головкой (ГОСТ 7796-70); размеры в мм

Номинальный диаметр, d	8	10	12	20	24	30	36	42	48
Шаг резьбы: -крупный
	1,25	1,5	1,75	2,5	3	3,5	4	4,5	5
-мелкий	1	1,25	1,25	1,5	2	2	3	3	3
Диаметр стержня, d	8	10	12	20	24	30	36	42	48
Размер «под ключ», S	12	14	17	27	32	41	50	60	70
Высота головки, H	5	6	7	11	13	17	20	23	26
Диаметр описанной окружности D, не менее	13,1	15,3	18,7	29,9	35,0	45,2	55,4	66,4	77,7
Отношение длины болта l к длине нарезанной части l0 (l/l0)
Ряд длин болтов L: 8, 10, 12, 14, 16, (18), 20, (22), 25, (28), 30, (32), 35, (38), 40, 45, 50, 55, 60, 65, 70, 75, 80, (85), 90, (95), 100, (105), 110, (115), 120, (125), 130, 140, 150, 160, 170, 180, 190, 200… Примечания 1 Знаком «» отмечены болты с резьбой на всей длине стержня. 2 Болты с размерами длин, заключенными в скобки, применять не рекомендуется.

D1=(0,9÷0,95)S Рисунок А.3 - Гайки шестигранные (ГОСТ 5915-70)

Таблица А.3 - Гайки шестигранные (ГОСТ 5915-70); размеры в мм

Номинальный диаметр d	8	10	12	20	24	30	36	42	48
Шаг резьбы:
крупный	1,25	1,5	1,75	2,5	3	3,5	4	4,5	5
мелкий	1	1,25	1,5	1,5	2	2	3	3	3
Размер «под ключ» S	13	17	19	30	36	46	55	65	75
Диаметр описанной окружности D	14,2	18,7	20,9	33,3	39,6	50,9	60,8	72,1	83,4
Высота гайки Н	6,5	8	10	16	19	24	29	34	38

D1=(0,9÷0,95)S

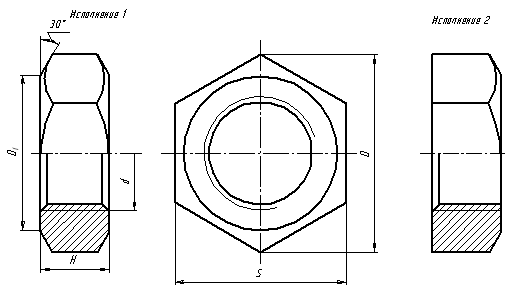

Рисунок А.4 - Гайки шестигранные повышенной точности (ГОСТ 5927-70)

Таблица А.4 - Гайки шестигранные повышенной точности (ГОСТ 5927-70); размеры в мм

Номинальный диаметр резьбы d	8	10	12	16	20	24	30	36	42	48
Шаг резьбы: Крупный	1,25	1,5	1,75	2	2,5	3	3,5	4	4,5	5
Мелкий	1	1,25	1,25	1,5	1,5	2	2	3	3	3
Размер «под ключ» S	13	17	19	24	30	36	46	55	65	75
Диаметр описанной окружности D, не менее	14,4	18,9	21,1	26,8	33,6	40,3	51,6	61,7	73,0	84,3
Высота гайки H	6,5	8	10	13	16	19	24	29	34	38

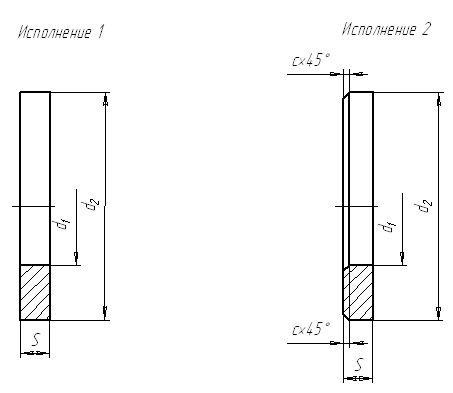

Рисунок А.5 - Шайбы (ГОСТ 11371-78)

Таблица А.5 - Шайбы (ГОСТ 11371-78), размеры в мм

Диаметры резьбы крепежной детали, d	d1	d2	s	с, не менее	с, не более
8	9,0	16	1,6	0,40	0,8
10	10,5	21	2,0	0,50	1,0
12	13,0	24	2,0	0,50	1,0
14	15,0	28	2,5	0,60	1,25
16	17,0	30	2,5	0,60	1,25
18	19,0	34	3,0	0,75	1,5
20	21,0	37	3,0	0,75	1,5
22	23,0	39	3,0	0,75	1,5
24	25,0	44	3,0	0,75	1,5
27	28,0	50	4,0	1,00	2,0
30	31,0	56	4,0	1,00	2,0
36	39,0	66	5,0	1,6	2,0
42	45,0	78	7,0	1,6	2,0
48	52,0	92	8,0	2,0	2,5

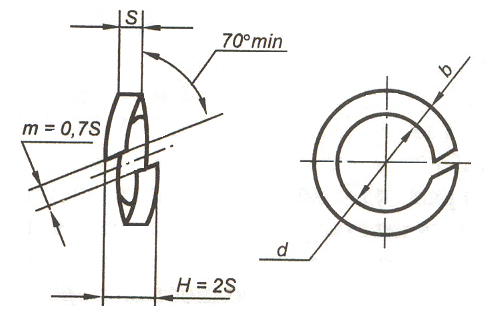

Рисунок А.6 - Шайбы пружинные (ГОСТ 6402-70)

Таблица А.6 - Шайбы пружинные (ГОСТ 6402-70); размеры в мм

Номинальные диаметры резьбы болта, винта, шпильки	d	Нормальные шайбы, s=b
8	8,1	2,0
10	10,1	2,5
12	12,1	3,0
14	14,2	3,5
16	16,3	4,0
18	18,3	4,5
20	20,5	5,0
22	22,5	5,5
24	24,5	6,0
27	27,5	7,0
30	30,5	8,0
36	36,5	9,0
42	42,5	10
48	48,5	12

Таблица А.7 - Отверстия сквозные под крепежные детали (по ГОСТ 11284-75); размеры в мм

Диаметры стержней крепежных деталей d	Отверстия сквозные d1
	1 ряд	2ряд	3 ряд
8,0	8,4	9,0	10,0
10,0	10,5	11,0	12,0
12,0	12,5	13,0	15,0
14,0	14,5	15,0	17,0
16,0	16,5	17,0	19,0
18,0	18,5	19,0	21,0
20,0	21,0	22,0	24,0
22,0	23,0	24,0	26,0
24,0	25,0	26,0	28,0
27,0	28,0	30,0	32,0
30,0	31,0	33,0	35,0
36,0	37,0	39,0	42,0
42,0	43,0	45,0	48,0
48,0	50,0	52,0	56,0
Примечания Отверстия 3-го ряда не принимаются для заклепочных соединений. Предельные отклонения диаметров отверстий: для первого ряда – А5, для второго и третьего ряда – А7.

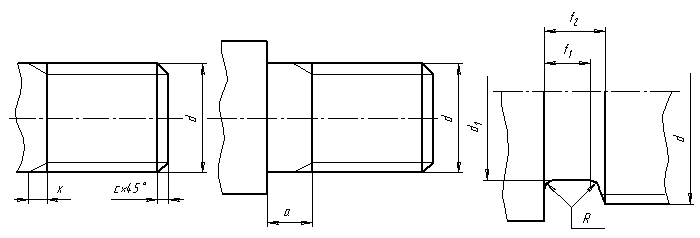

Рисунок А.8 - Сбег, недорез, фаска, проточка

для внешней метрической резьбы

Таблица А.8 - Размеры сбегов, недорезов, фасок, проточек для внешней метрической резьбы (из ГОСТ 10549-80); размеры в мм

Шаг резьбы Р	Сбег х	Недорез а	Фаска с	Проточка (нормальная)
				f1	f2	d1	R
0,5	1,25	1,5	0,5	1,1	1,75	d-0,8	0,25
0,6	1,5	1,8	0,5	1,2	2,1	d-1,0	0,3
0,7	1,75	2,1	0,5	1,5	2,45	d-1,1	0,35
0,75	1,9	2,25	1,0	1,6	2,6	d-1,2	0,4
0,8	2,0	2,4	1,0	1,7	2,8	d-1,3	0,4
1,0	2,5	3,0	1,0	2,1	3,5	d-1,6	0,5
1,25	3,2	4,0	1,6	2,7	4,4	d-2,0	0,6
1,5	3,8	4,5	1,6	3,2	5,2	d-2,3	0,75
1,75	4,3	5,3	1,6	3,9	6,1	d-2,6	0,9
2,0	5,0	6,0	2,0	4,5	7,0	d-3,0	1,0
2,5	6,3	7,5	2,5	5,6	8,7	d-3,6	1,25
3,0	7,5	9,0	2,5	6,7	10,5	d-4,4	1,5
3,5	9,0	10,5	2,5	7,7	12,0	d-5,0	1,75
4,0	10,0	12,0	3,0	10,5	14,0	d-5,7	2,0
4,5	11,0	13,5	3,0	11,5	16,0	d-6,4	2,25
5,0	12,5	15,0	4,0	11,5	17,5	d-7,0	2,5
5,5	14,0	16,5	4,0	12,5	19,0	d-7,7	2,75
6,0	15,0	18,0	4,0	14,0	21,0	d-8,0	3,0

Список использованных источников

1 ГОСТ 2.306-68 Обозначения графические материалов и правила их нанесения на чертежах;

2 ГОСТ 2.311-68 Изображение резьбы;

3 Инженерная графика: учебник /под ред. Н.П.Сорокина. – СПб.:

Изд-во «Лань», 2005. – 392 с.: ил.

4 Каминский В.П., Георгиевский О.В., Будасов Б.В. Строительное черчение: учебник для вузов \ под общ. ред. О.В. Георгиевского. – М.:ООО Изд-во «Архитектура - С», 2007. – 456 с.,ил.

5 Будасов Б.В., Каминский В.П. Строительное черчение: учебник для вузов. – 4-е изд.,перераб. и доп. – М.: Стройиздат, 1990. – 464 с.: ил.

6 Чекмарев А.А., Осипов В.К. Инженерная графика: справочные материалы. – М.: Гуманит. изд. центр ВЛАДОС, 2002. – 416с.; ил.
