2.16. Водоснабжение и канализация кс
Водоснабжение КС осуществляется от артезианских скважин, пробуренных на расстоянии 300-400 метров от забора промплощадки КС. Глубина скважин обычно 70-150 метров. Скважины оборудуются насосами типа ЭЦВ или их аналогами производительностью 6-40 м /сут в зависимости от дебита скважины. Как правило, пробуривается не менее 2 скважин: одна рабочая, другая - резервная. Часть КС получает воду от городских сетей. Вода, получаемая из артезианских скважин, в целом соответствует ГОСТ 2874-82 "Вода питьевая" за исключением повышенного содержания железа и некоторых других компонентов. Для нейтрализации железа, нитратов, органики и т.д. на КС монтируются установки подготовки воды типа "Деферрит" или "Струя". Из артезианских скважин вода по напорному трубопроводу подается в хозяйственные противопожарные емкости. Объем емкостей определяется проектом и составляет от 250 до 500 м . Рядом с емкостями строят насосную 2-го подъема, блочную типа АНПУ-25 или стационарную из кирпича (железобетона). В насосной монтируют хозяйственно-питьевые насосы и пожарные насосы. Хозяйственно-питьевые насосы работают круглосуточно, обеспечивая рабочее давление в трубопроводах в пределах 0,15-0,3 МПа, пожарные насосы включаются при пожаре для повышения давления в сети до 0,6-0,8 МПа и тушения пожара от гидрантов.
Промплощадка
КС оборудуется подземным кольцевым
хозяйственным противопожарным стальным
водопроводом Ду = 100
200 мм. Кольцевой водопровод делится
задвижками на несколько участков для
возможности ремонта без отключения
всего водопровода.

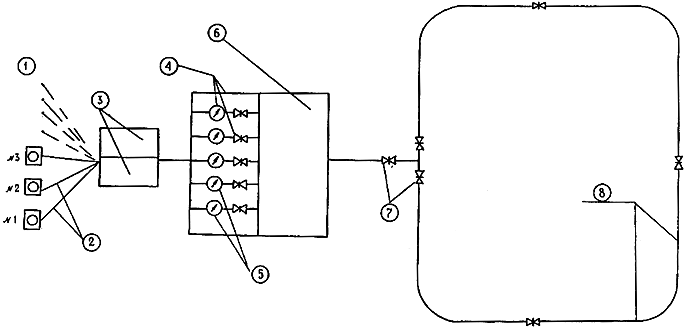

Типовая схема водоснабжения приведена на рис. 2.42, где 1 - артезианские скважины; 2 - напорный трубопровод; 3 - хозяйственно-противопожарные емкости; 4 - хозяйственные питьевые насосы; 5 - пожарные насосы; 6 - установка подготовки воды с обеззараживающей установкой; 7 - задвижки; 8 - кольцевой водопровод.
Рис. 2.42. Типовая схема водоснабжения КС
Канализация хозяйственных фекальных вод промплощадки КС выполняется из чугунных труб Ду = 100 200 мм на глубине 1,2 м от поверхности земли. Канализация самотечная. Хозяйственные фекальные воды самотеком поступают в приемный резервуар канализационной насосной и оттуда насосами перекачиваются на очистные сооружения типа БИО или иные типы. Очистка сточных вод осуществляется с помощью воздуха, подаваемого высоконапорным компрессором в массу воды. Кислород воздуха окисляет и переводит органические загрязнения в минеральные с образованием СО и НО, одновременно обеспечивая синтез запасных органических веществ и образование новых клеток активного ила. В результате синтеза увеличивается биомасса ила и число микроорганизмов. Доза ила по массе служит ориентировочным показателем того, сколько в иловой смеси потребителей (микроорганизмов) загрязнений. А уже то, что не смогли переработать организмы активного ила, а также песок и соли металлов выпадают в осадок. Степень очистки сточных вод определяется органами Госкомприроды и должна соответствовать разрешенному нормативу предельно допустимого сброса (ПДС). ПДС - это расчетная величина для каждого региона и каждого водоема, куда осуществляется сброс очищенных стоков.
Типовая схема очистных сооружений типа БИО-50 приведена на рис. 2.43, где 1- решетка, для улавливания крупных отбросов; 2- песколовка, для улавливания песка и мелких неорганических примесей; 3 - первичный отстойник; 4 - аэротенк; 5 - вторичный отстойник; 6 - компрессорная с воздуходувками типа 2АФ49-53; 7 - песчаный фильтр; 8 - установка хлорирования капельного типа "ЛОНИИ"; 9 - контактный колодец, где происходит непосредственное хлорирование.
Рис. 2.43. Типовая схема канализационных очистных сооружений типа БИО-50
Сточные воды, освобожденные от крупных плавающих загрязнений на решетках, поступают на песколовки, которые освобождают сточные воды от песка и частиц размером 0,25-1 мм.
Далее стоки поступают в первичный отстойник, наиболее простой и часто применяемый на практике способ удаления из сточных вод грубодисперсных примесей, которые оседают на дно отстойника или всплывают на поверхность. Основной процесс биологической очистки происходит в аэротенке. Процесс очистки представляет собой непосредственный контакт органических загрязнений с оптимальным количеством организмов активного ила в присутствии соответствующего количества растворенного кислорода в течение необходимого периода времени. Вторичный отстойник применяется для отделения активного ила от биологически очищенной сточной воды.
Установка хлорирования производит обеззараживание очищенной сточной воды.
В настоящее время в П "Мострансгаз" началась замена морально и физически устаревших очистных сооружений типа БИО на очистные сооружения типа ККВ, которые обеспечивают большую степень очистки по БПК-5, фосфору, нитратам.
