Диагностика скважинных штанговых насосных установок

vk.com/club152685050 | vk.com/id446425943

Основные дефекты балансира станка-качалки: -изогнутость, местная деформация, изменение геометрических форм;

-трещины, пробоины, отколы, отслоения, коррозионные повреждения;

-коррозионный износ толщины стенок несущих элементов металлоконструкций.

Методы контроля - визуальный, измерительный (линейки измерительные металлические по ГОСТ 427, штангенциркули типа ШЦ по ГОСТ 166, глубиномеры

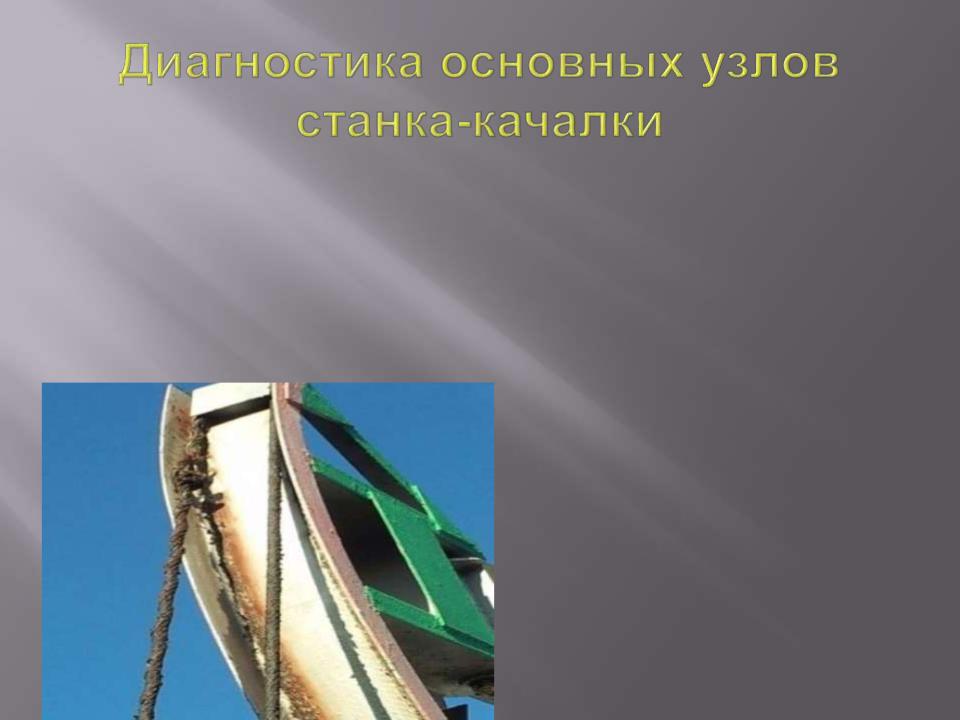

Трещины, коррозионные повреждения головки балансира станка-качалки

vk.com/club152685050 | vk.com/id446425943

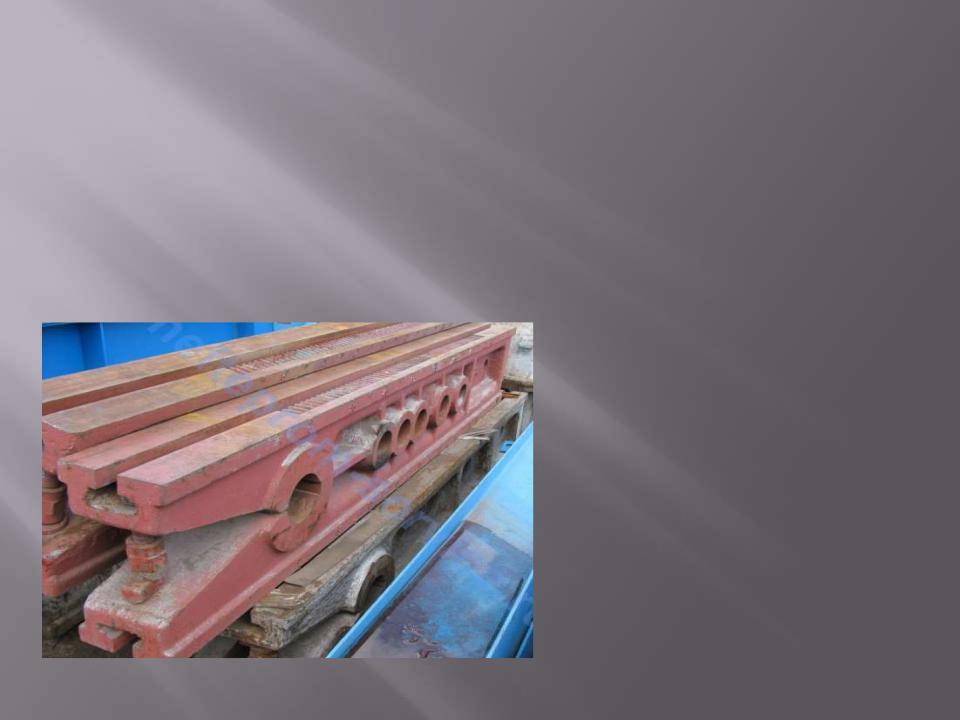

Основные дефекты кривошипа станка-качалки:

-изогнутость, местная деформация, изменение геометрических форм кривошипов; -трещины, отколы, коррозионные повреждения.

Методы контроля - визуальный, измерительный (линейки измерительные металлические по ГОСТ 427, штангенциркули типа ШЦ по ГОСТ 166, глубиномеры по ГОСТ 7470).

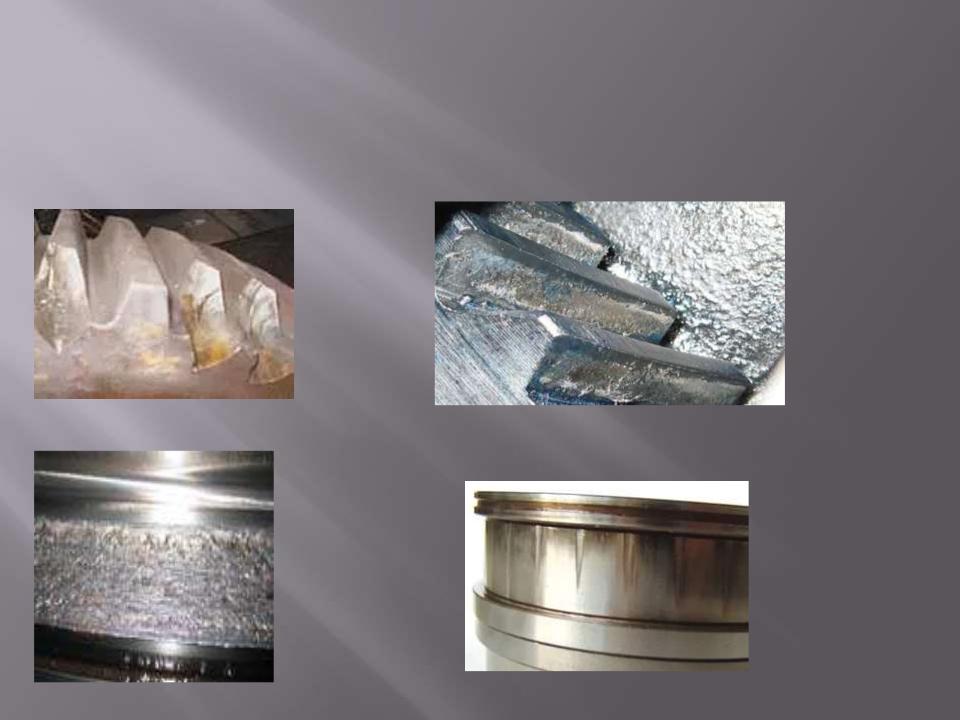

Трещины, отколы, коррозионные повреждения

vk.com/club152685050 | vk.com/id446425943

Причины отказов штанговых насосов

1. Плунжер:

-Односторонний износ плунжера

2. Шток:

-Односторонний износ штока в сильно-искривленной

скважине

-Коррозионные разрушения

3. Клапанный узел:

-Промыв клапана

-Образование раковин, выработка

-Обрыв резьбы клапана

-Износ седла клапана

-Продольные трещины по корпусу клапана

vk.com/club152685050 | vk.com/id446425943

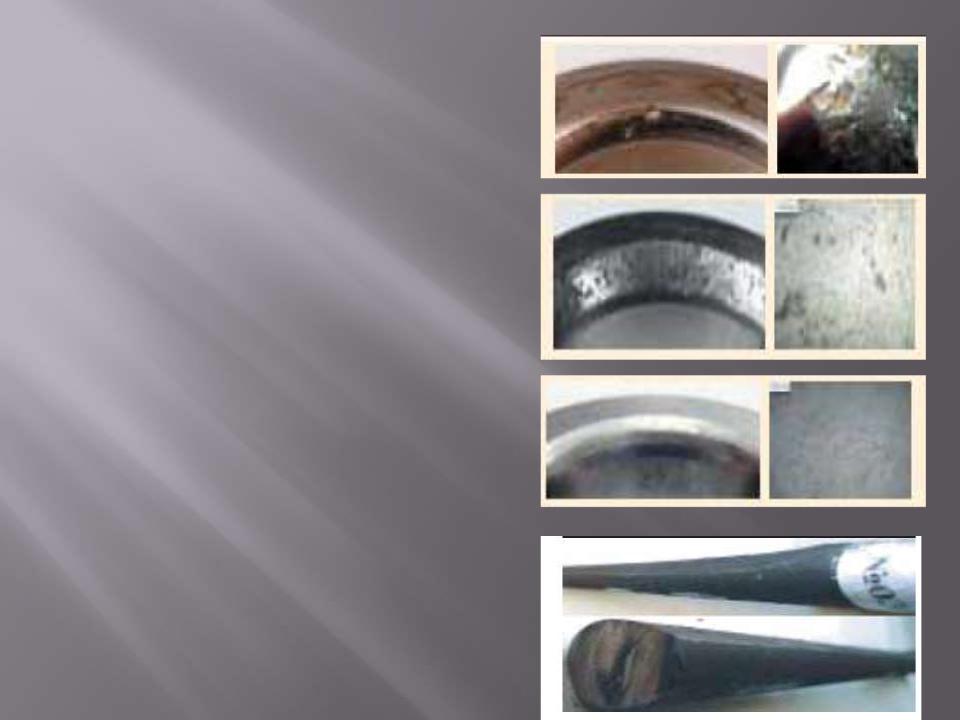

Выкрашивание части контактной поверхности седла, повреждение поверхности шара в виде язв

Выкрашивание по всему периметру фаски седла, повреждение поверхности шара в виде язв

Потертость седла со следами наклепа

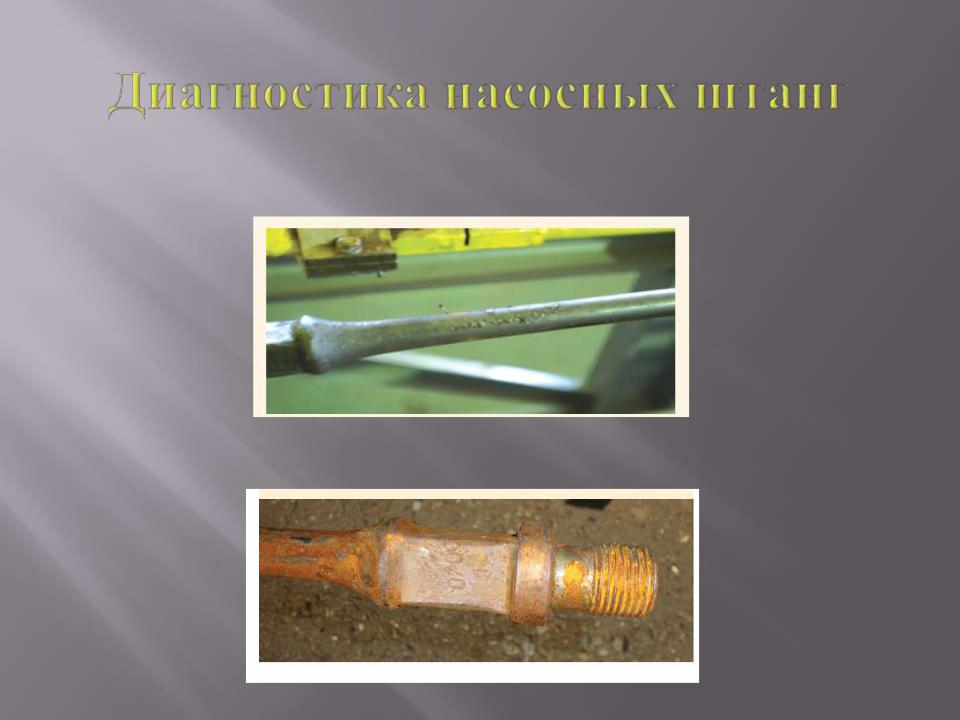

Износ штока

vk.com/club152685050 | vk.com/id446425943

Контроль технического состояния деталей штанговых насосов

Стенд для контроля диаметра плунжера

Состав стенда ПШГН:

-Приспособление для установки и центрирования ПШГН;

-Система управления;

-Комплект измерительных приспособлений для контроля наружного диаметра и огранки (пневматических скоб);

-Комплект настроечных валов;

-Пневматический линейный привод; -Пневматический поворотный привод; -Устройство базирования

измерительного приспособления и фиксации в рабочих точках.

vk.com/club152685050 | vk.com/id446425943

Состав устройства ГШГН:

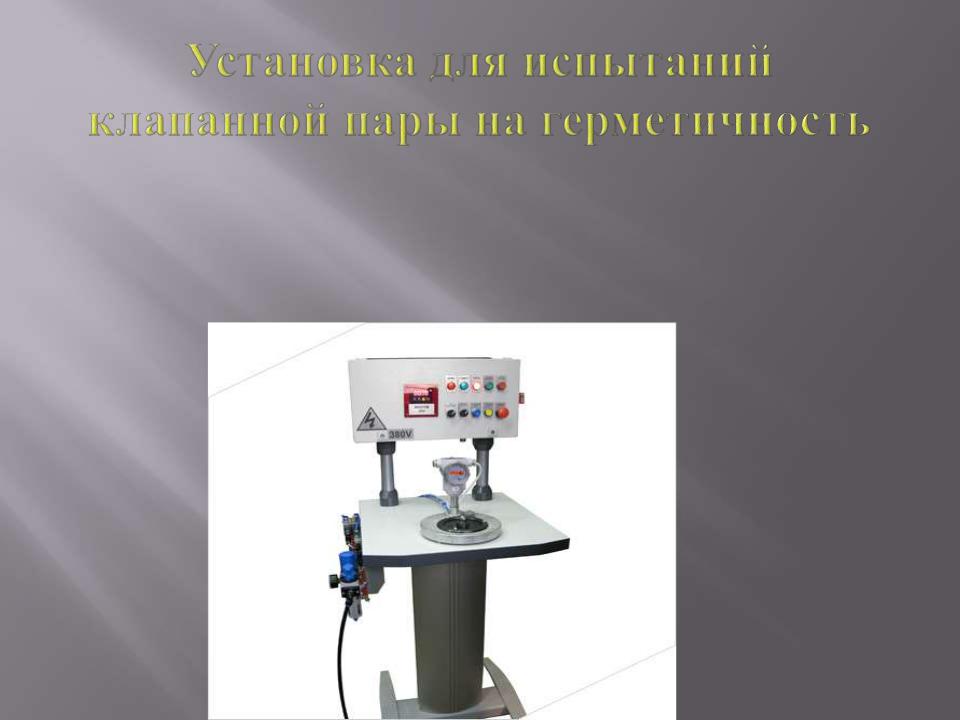

-Устройство создания разряжения в измерительной полости; -Система измерения течи через клапанную пару;

-Блок управления и отображения результатов с выходом на компьютер.

vk.com/club152685050 | vk.com/id446425943

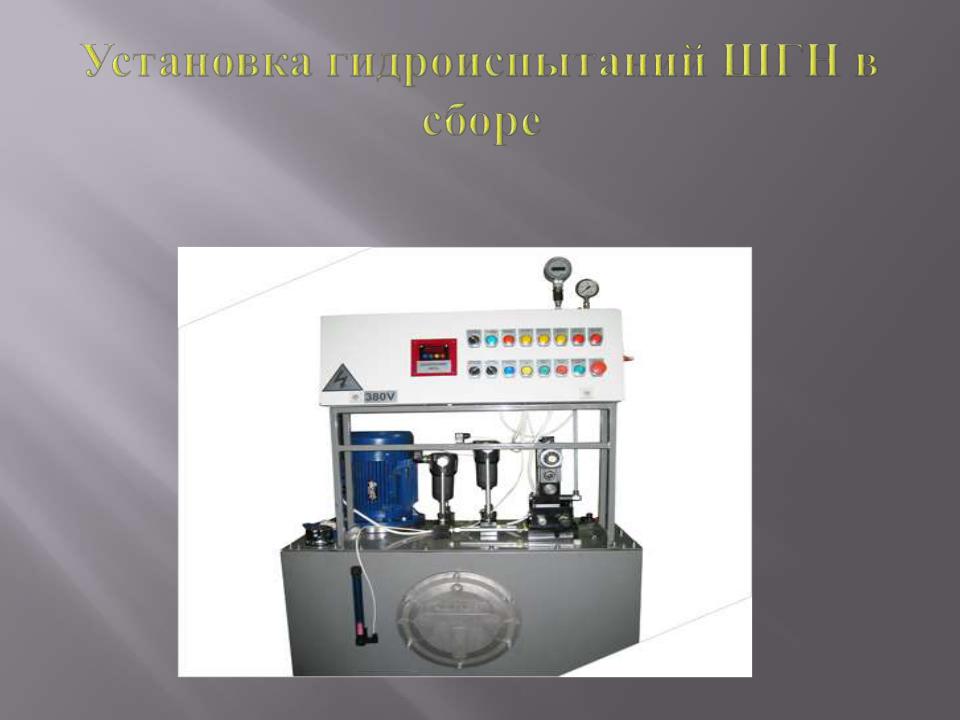

Установка предназначена для испытания ШГН на герметичность при давлении до 200 кгс/кв.см .
