пакеров созданием избыточного давления в НКТ; циркуляционные клапаны; телескопическое устройство, обеспечивающее поочередный срыв пакеров перед подъемом из скважины.
При работе газ поступает через газлифтный клапан в НКТ и дальше по НКТ поднимается ГЖС. Подбором сменного штуцера проводят регулировку клапана, что обеспечивает подачу заданного расхода газа при необходимом давлении.
При необходимости одновременно-раздельного отбора части газа (рис.8, б) устанавливают узел перекрестного течения со съемным штуцером или газлифтным клапаном. Часть газа через штуцер подается в затрубное пространство для подъема нефти, а часть его поднимается на поверхность по НКТ. Для изменения глубины ввода газа к посадочному ниппелю узла перекрестного течения подвешивается колонна труб 15, обеспечивающая ввод газа на необходимой глубине. Если нет надобности в добыче газа, то устанавливается глухая пробка, открывается циркуляционный клапан и нефть поднимается по затрубному пространству и НКТ.
Вболее простых конструкциях (рис.8, в, г, д) регулированием противодавления газа у устья
инастройкой клапана обеспечивается подача газа заданного расхода при необходимом давлении.

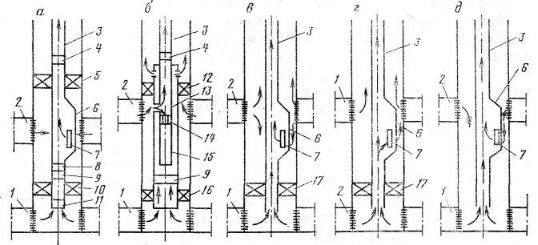

Рисунок 8 - Технологические схемы внутрискважинного газлифта:
1 — нефтяной пласт; 2 — газовый пласт; 3 — насосно-компрессорные трубы; 4 — верхний циркуляционный клапан; 5 — верхний гидравлический пакер; 6 — скважинная газлифт-ная
камера; 7 — газлифтный клапан; 8 — телескопическое устройство; 9 — нижний циркуляционный клапан; 10 — нижний гидравлический пакер; 11 — обратный клапан; 12 — верхний гидромеханический пакер; 13 — узел перекрестного течения; 14 — штуцер; 15 — колонна труб; 16 — нижний гидромеханический пакер; 17 — пакер
Периодический газлифт
Известно несколько разновидностей периодического газлифта. Принципиально их можно разделить на две группы по наличию камеры замещения.
Самая простая разновидность - периодический газлифт без камеры замещения. Он по существу является установкой обычного непрерывного газлифта, но отличается наличием автомата периодической подачи газа в затрубное пространство. Эффективность работы его можно повысить путем установки пакера, использования рабочего клапана и установки обратного клапана на конце НКТ.
Более эффективен периодический газлифт с камерой замещения. Лифтом замещения можно эксплуатировать скважины при очень низких забойных давлениях. Выделяют двух- и однорядные лифты замещения (рис. 9 б, в). В настоящее время выпускаются однорядные установки типа ЛП (рис. 9 в). регулятор цикла времени 1 периодически открывает газу доступ в затрубное пространство, открывается клапан 5 и газ поступает в камеру замещения 8, вытесняя накопившуюся в ней жидкость. Затем происходит разрядка труб от давления закачиваемого газа. В момент начала разрядки регулятор 1 срабатывает и автомат 2 перекрывает доступ газу в скважину. По мере снижения давления внутри камеры открывается приемный клапан 7, и она снова наполняется жидкостью.
34

vk.com/club152685050 | vk.com/id446425943

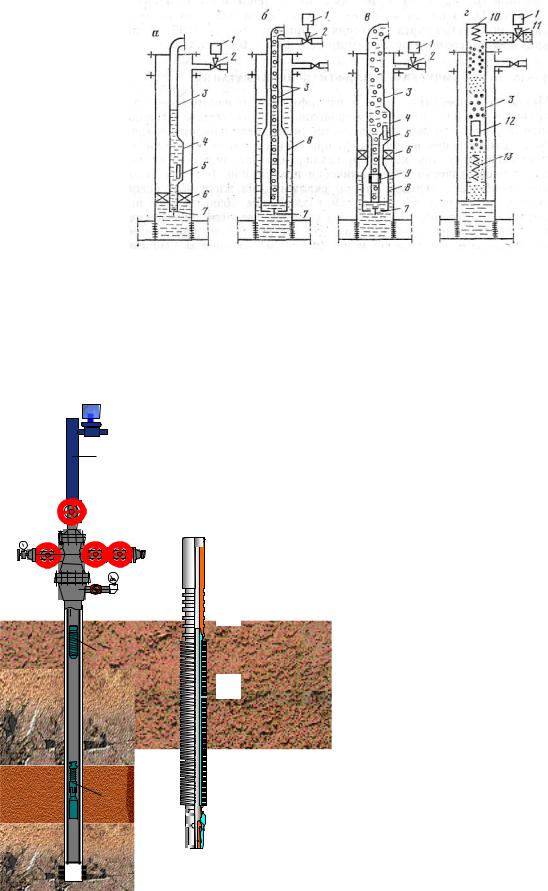

Рисунок 9 - Установки периодического газлифта: |
|
|
|
|
|
|
|
||||||||||
1 - регулятор циклов; 2 — автомат газоподачи; 3 — насосно-компрессорные трубы; 4 — |
|||||||||||||||||
скважинная газлифтная камера; 5 — рабочий газлифтный клапан; 6 — пакер; 7 — обратный |
|||||||||||||||||
клапан; 8—-камера замещения; 9 — разрядный клапан; 10 — верхний амортизатор; // — |
|
||||||||||||||||
выкидной клапан; 12 — поршень (плунжер); 13 — нижний амортизатор |
|
|
|
|
|||||||||||||
К периодической газлифтной эксплуатации относят также плунжерный и гидропакерный |
|||||||||||||||||
лифты, работа которых основана на использовании только пластового газа. |
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
Плунжерный лифт |
|
|
|
|
|
|
|||||||
|
Разновидность |
|
периодического |
газлифта |
с |
||||||||||||
1 |
использованием |
плунжера. |
В |
|
состав |
|
установки |
||||||||||
плунжерного лифта кроме обычного оборудования |
|||||||||||||||||
|
|||||||||||||||||
|
периодического |
газлифта |
входят |
плунжер, |
лубрикатор |
||||||||||||
|
(камера на устье скважины, куда заходит плунжер, |
||||||||||||||||
|
снабженная устройством для его удержания и датчиком |
||||||||||||||||
|
прихода плунжера), а также амортизаторы - верхний и |
||||||||||||||||
|
нижний (рис. 10). Плунжер, выполненный в виде длинного |
||||||||||||||||
1 |
цилиндрического |
тела, |
имеет |
жесткое раздвижное |
или |
||||||||||||
|
эластичное |
уплотнение |
и |
осевой |
канал, |
перекрываемый |
|||||||||||
2 |
клапаном |
(рис. 11). При |
спуске |
плунжера |
в |
лифтовой |
|||||||||||
|
|
клапан |
его |
открыт, а |
уплотнение |
сложено |
для |
||||||||||
2 |
|
|
сопротивления. После удара его о нижний |
||||||||||||||
|
|
|
|||||||||||||||
|
|
|
клапан закрывается, уплотняющие элементы и |
||||||||||||||
3 |
|
вместе |
с |
находящимися |
над |
ним |
столбов |
||||||||||
|
|
||||||||||||||||
|
|
под давлением поступающего газа поднимается |
|||||||||||||||
|
|
скважины. При в ходе в лубрикатор плунжер |
|||||||||||||||
|
|
размещенный в нем верх. амортизатор, клапан |
|||||||||||||||
|
открывается, а плунжер удерживается до окончания фазы |
||||||||||||||||
|
выброса |
продукции |
скважины. |
|
Применяют |
|
также |
||||||||||
3 |
плунжеры без отверстия, |
т. е. |
поршни (иногда в виде |
||||||||||||||
|
|||||||||||||||||
4 шаров). Наличие в лифтовой колонне свободно |
|||||||||||||||||
5 |
передвигающегося |
плунжера, |
отделяющего |
|
газовую |
||||||||||||
пробку |
от |
поднимаемого |
ею |
столба |
|
жидкости, |
|||||||||||
|
|
||||||||||||||||
Рис.11 |
препятствует прорыву газа в жидкость и стеканию ее по |
||||||||||||||||
|
|||||||||||||||||
|
стенкам труб. Это увеличивает эффективность процесса |
||||||||||||||||
Рис. 10 |
добычи |
– |
уменьшает |
расход |
рабочего |
агента |
(газа, |
||||||||||
Рис. 10 - Схема установки плунжерного лифта: |
|||||||||||||||||
воздуха), а в некоторых случаях для подъема жидкости |
|||||||||||||||||
1- лубрикатор; 2- плунжер; 3- нижний амортизатор. |
|||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Рис. 11 - Плунжер: |
оказывается |
достаточно |
пластовой |
энергии |
(скважина |
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
35 |
||
1- верхний переключатель; 2- корпус; 3- уплотнение |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
(щетки); 4- клапан; 5- фиксатор клапана; |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
