Задание Тема: Закалка и отпуск стали

Структура стали У10 после неполной закалки состоит из …

			мартенсита, цементита, остаточного аустенита
			мартенсита и троостита
			мартенсита и феррита
			мартенсита, бейнита и троостита

Решение: При неполной закалке сталь нагревают до температуры выше температуры точки Ас₁ на 30…50⁰С. При этом в структуре закаленных сталей, наряду с образующимся в результате распада аустенита мартенситом, присутствует цементит, обеспечивающий увеличение твердости и износостойкости стали, а также некоторое количество остаточного аустенита.

Задание Тема: Отжиг и нормализация стали

Отжиг, в процессе которого распад аустенита на ферритно-цементитную смесь происходит при постоянной температуре, называется …

			изотермическим
			рекристаллизационным
			полным
			диффузионным

Решение: Отличительной особенностью изотермического отжига является то, что при его проведении распад аустенита на ферритно-цементитную смесь происходит при постоянной температуре. При других видах отжига такой распад происходит в период охлаждения в условиях непрерывного снижения температуры.

Арзамасов, Б. Н. Материаловедение : учеб. / Б. Н. Арзамасов [и др.]. – М. : Изд-во МВТУ им. Н. Э. Баумана, 2003. – 648 с.

Материаловедение и технология конструкционных материалов : учеб. / под ред. В. Б. Арзамасова, А. А. Черепахина – М. : Академия, 2009. – 448 с.

Материаловедение. Технология конструкционных материалов : учеб. / под ред. В. С. Чередниченко. – М. : ОМЕГА-Л, 2007. – 752 с.

Задание Тема: Химико-термическая обработка. Поверхностная закалка

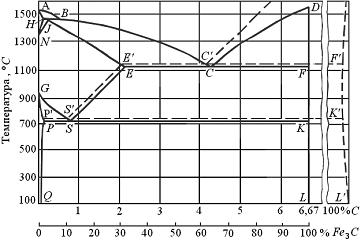

Цементации подвергаются изделия из стали с содержанием углерода ____%.

			до 0,25
			свыше 0,25
			до 0,02
			свыше 0,8

Решение: Цементацию проводят с целью повышения твердости, износостойкости, контактной выносливости поверхностного слоя при сохранении хорошей вязкости сердцевины изделия, поэтому цементации подвергают обычно низкоуглеродистые стали, содержащие до 0,25% углерода.

Задание Тема: Основы термической обработки

Основной особенностью мартенситного превращения является …

			бездиффузионный характер
			необходимость достаточно высокой скорости диффузии углерода
			низкая скорость роста кристаллов мартенсита
			полное протекание в изотермических условиях

Решение: Основной особенностью мартенситного превращения является его бездиффузионный характер. Протекает оно при резком охлаждении стали из аустенитного состояния до температуры начала мартенситного превращения (М_н). При температуре мартенситного превращения диффузия компонентов сплава практически не протекает, и перестройка ГЦК решетки в ОЦК происходит бездиффузионно, по сдвиговому механизму.

ЗАДАНИЕ  Тема: Медь и сплавы на ее основе

Содержание цинка в однофазных латунях составляет _____ %.

			до 39
			39-45
			45-52
			до 45

Решение: В соответствии с диаграммой состояния «медь – цинк» содержание цинка в однофазных α-латунях составляет до 39% (предельная растворимость цинка в меди при комнатной температуре).

ЗАДАНИЕ  Тема: Чугуны

Чугун с включениями графита хлопьевидной формы, имеющий временное сопротивление при растяжении не менее 450 МПа и относительное удлинение не менее 7 %, маркируется …

			КЧ 45-7
			ВЧ 45-7
			КЧ 450-7
			ВЧ 450-7

Решение: Чугун с включениями графита хлопьевидной формы называется ковким и маркируется буквами «КЧ» и числами, первое из которых показывает уменьшенное в 10 раз значение временного сопротивления при растяжении (МПа), второе – значение относительного удлинения в процентах. Следовательно, чугун с включениями графита хлопьевидной формы, имеющий временное сопротивление при растяжении не менее 450 МПа и относительное удлинение не менее 7 %, имеет марку КЧ 45-7.

ЗАДАНИЕ  Тема: Алюминий и сплавы на его основе

Дуралюмины – это сплавы системы …

			Al-Cu-Mg
			Al-Si
			Al-Mn
			Al-Mg-Zn

Решение: Дюралюминами называют деформируемые, упрочняемые термической обработкой сплавы системы Al-Cu-Mg.

ЗАДАНИЕ  Тема: Конструкционные стали

Содержание углерода в машиностроительных улучшаемых сталях составляет ________%.

			0,3–0,5
			0,5–0,7
			0,7–1,3
			0,1–0,3

Решение: Машиностроительные стали должны обладать высоким пределом текучести, достаточным запасом вязкости, высоким пределом выносливости. Такое сочетание свойств достигается в среднеуглеродистых сталях (0,3–0,5% углерода) после улучшения (закалки и высокого отпуска).

Фетисов, Г. П. Материаловедение и технология металлов : учеб. / Г. П. Фетисов [и др.]. – М. : Высшая школа, 2000. – 638 с.

Материаловедение. Технология конструкционных материалов : учеб. / под ред. В. С. Чередниченко. – М. : ОМЕГА-Л, 2007. – 752 с.

Арзамасов, Б. Н. Материаловедение : учеб. / Б. Н. Арзамасов [и др.]. – М. : Изд-во МВТУ им. Н. Э. Баумана, 2003. – 648 с.

Лахтин,  Ю. М. Материаловедение : учеб. / Ю. М. Лахтин, В. П. Леонтьева. – М. : Машиностроение, 1990. – 528 с.

Преподаватель: [S][E][G][E]  Специальность: 140211.65 - Электроснабжение  Группа: AlphaOmega  Дисциплина: Материаловедение. Технология конструкционных материалов  Логин: 02ps708523  Начало тестирования: 2011-10-14 22:55:49  Завершение тестирования: 2011-10-14 22:55:52  Продолжительность тестирования: 0 мин.  Заданий в тесте: 16  Кол-во правильно выполненных заданий: 0  Процент правильно выполненных заданий: 0 %
