Лабораторная работа № 3

СИСТЕМА ПИТАНИЯ КАРБЮРАТОРНОГО И ДИЗЕЛЬНОГО ДВИГАТЕЛЯ

3.1. Цель работы

Изучить назначение, классификацию и общее устройство приборов систем питания карбюраторных и дизельных двигателей.

3.2. Изучить на занятиях

Назначение и устройство всех основных частей системы питания карбюраторного и дизельного двигателей:

устройство и режимы работы карбюратора;

устройство и работу топливного насоса высокого давления (ТНВД), всережимного регулятора частоты вращения и муфты опережения впрыска.

3.3. Отчет о работе.

Принципиальная схема системы питания карбюраторного двигателя.

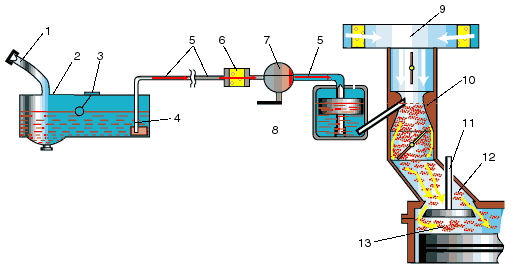

Рис. 13 Схема расположения элементов системы питания 1 - заливная горловина с пробкой; 2 - топливный бак; 3 - датчик указателя уровня топлива с поплавком; 4 - топливозаборник с фильтром; 5 - топливопроводы; 6 - фильтр тонкой очистки топлива; 7 - топливный насос; 8 - поплавковая камера крабюратора с поплавком; 9 - воздушный фильтр; 10 - смесительная камера карабюратора; 11 - впускной клапан; 12 - впускной трубопровод; 13 - камера сгорания

Принципиальная схема системы питания дизельного двигателя.

Чем отличается процесс смесеобразования карбюраторного двигателя от дизельного?

3.4 Контрольные вопросы.

1. Назначение системы питания карбюраторного двигателя.

2. Как подается топливо из бака к карбюратору?

3. Как устроен и работав! бензонасос диафрагменного типа?

4. Как устроен и работает простейший карбюратор?

5. Для чего необходим глушитель и как он устроен?

6. Назначение, устройство и работа системы питания дизельного двигателя.

7. Какие приборы входят в систему питания дизеля?

8. Почему топливо подается к форсункам под высоким давлением?

9. Как подается топливо из бака к форсунке?

10. Устройство и работа топливного насоса высокого давления.

Работу выполнил_____________________________

Работу принял _______________________________

Лабораторная работа № 4

ЭЛЕКТОРООБОРУДОВАНИЕ ТРАКТОРОВ И АВТОМОБИЛЕЙ

4.1. Цель работы

Изучить конструкцию и принцип работы узлов и агрегатов электрооборудования.

4.2. Изучить на занятиях

Устройство, работу и маркировку аккумуляторных батарей.

Устройство и работу генератора и реле- регулятора.

Назначение и устройство магнето.

Назначение, устройство и работу катушки зажигания и прерывателя.

Устройство и работу стартера.

Ознакомиться с контрольно- измерительными приборами.
