ФГБОУ ВПО «Омский государственный аграрный университет
имени П.А. Столыпина»
Землеустроительный факультет
Кафедра земельного кадастра и права
Степанова Светлана Владимировна
студентка 34 группы
Специальность 120301.65 – Землеустройство
РАБОЧАЯ ТЕТРАДЬ
К РАСЧЕТНО-ГРАФИЧЕСКОЙ РАБОТЕ
по дисциплине «Геодезические работы при землеустройстве»
Руководитель: должность, ФИО преподавателя
Омск 2012
СОДЕРЖАНИЕ
1 Таблица 1 – Ведомость координат……………………………………………
2 Задание 1. Проектирование участков аналитическим способом…………..
2.1 Проектирование площади линией, параллельной заданной……………..
2.2 Проектирование равновеликих участков (полей)…………………………
3 Задание 2. Проектирование участков графическим способом…………….
3.1 Проектирование общей площади участка аналитическим способом и оценка точности вычисления…………………………………………………..
4 Задание 3. Проектирование живого урочища………………………………
5 Контроль к заданию 2………………………………………………………..
6 Построение живого урочища………………………………………………..
1 Ведомость координат
Вариант –
Таблица 1 – Ведомость координат
Номер точки |
Угол β |
Дирекцион- ный угол α |
Румб |
Длина линии |
Приращение координат |
Координаты |
||
±ΔX |
±ΔY |
X |
Y |
|||||
І |
95°40' |
357° ' |
|
4041,6 |
|
|
317,00 |
162,00 |
|
|
|
|
|
|
|||
2 |
172°06' |
|
|
4201,5 |
|
|
|
|
|
|
|
|
|
|
|||
3 |
98°38' |
|
|
4555,4 |
|
|
|
|
|
|
|
|
|
|
|||
4 |
116°38' |
|
|
4521,4 |
|
|
|
|
|
|
|
|
|
|
|||
5 |
132°28' |
|
|
5093,3 |
|
|
|
|
|
|
|
|
|
|
|||
6 |
104°30' |
|
|
5476,8 |
|
|
|
|
|
|
|
|
|
|
|||
І |
95°40' |
|
|
|
|
|
317,00 |
162,00 |
|
|
Σ= |
Σ= |
|
|
|||
∑βпр=. P= 0,00 0,00
=
=
α=357°00'+№вар-та*4=
2 Задание 1. Проектирование участков аналитическим способом
2.1 Проектирование площади линией, параллельной заданной
И
сходные
данные:
*Р = м2
а1 = 4555,4
α = 98º 38'
β = 116º 38'

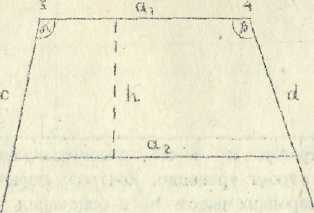

Рисунок 1 – Проектировании площади «P» в форме трапеции путем проложения линии, параллельной заданной
Таблица 1 – Проектирование трапеции
элементы |
значения |
элементы |
значения |
α |
|
а 2 |
|
ctg α |
|
а1 + а2 |
|
β |
|
h=2Р/а1+ а2 |
|
ctg β |
|
sin α |
|
сtg α + ctg β |
|
c=h/sin α |
|
2Р(м2) |
|
sin β |
|
2Р(ctg α + ctg β) |
|
d=h/sin β |
|
а 1 |
|
|
|
а 12 |
|
|
|
а22= а12-2Р(ctgα + ctgβ) |
|
|
|
Таблица 2 – Оценка точности спроектированного и нанесенного на план участка
Масштаб |
Площадь запроектированного участка, га |
mP1 |
mP2 |
mP3 |
mp |
1:25000 |
|
|
|
|
|
* Примечание: Площадь (Р) равна 1000 га + №варианта*4
