Седиментология

vk.com/club152685050 | vk.com/id446425943

литологических

геохимических

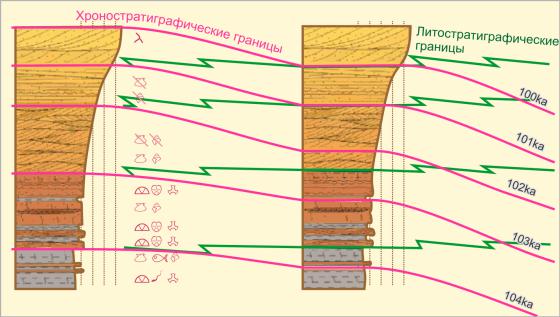

Рис. 10.2. СООТНОШЕНИЕ ХРОНО- И ЛИТОСТРАТИГРАФИЧЕСКИХ ГРАНИЦ (The sedimentary record…, 2003):

В нефтяной геологии применение секвенс-стратиграфического анализа позволяет решать две очень важные задачи: во-первых, прогно-зировать распределение в структуре осадочно-породного бассейна коллекторов, покрышек и очагов генерации углеводородов (т.е. нефтяных систем); во-вторых, этот анализ является основой для геологического моделирования структуры и свойств природных резервуаров, содержащих УВ флюиды.

Широкое привлечение стратиграфических и седиментологических материалов способствует созданию новых моделей, объясняющих геологическую сущность сейсмически разрешаемых геологических комплексов.

Границы секвенции (SB) представлены поверхностями несогласий и коррелятивных им согласий. Под несогласием понимается поверхность, разделяющая более древние слои от более молодых, между которыми установлен значительный перерыв в осадконакоплении и имеются признаки субаэрального срезания или вывода осадков на поверхность (субаэральная экспозиция).

Признаками границ секвенций могут служить:

Наличие слоев, несущих следы субаэральной переработки осадков: рис. 10.4 – палеопочвы; рис. 10.5 – крупные каверны, заполненные глинистыми перекрывающими осадками; рис. 10.6 – субаэральная брекчия, в которой неокатанные карбонатные обломки цементируются рыжей глиной; рис. 10.7 – корневые системы наземных растений.

Эрозионное срезание подстилающих отложений, фиксируемое по различной стратиграфической полноте разрезов (рис. 10.8) или по выходу под поверхность размыва различных по возрасту отложений; о наличии крупного перерыва в осадконакоплении могут свидетельствовать также эрозионные формы, отображаемые в сейсмическом волновом поле: рис. 10.9 – карстовые воронки, рис. 10.10 – врезанная долина, заполненная, по-видимому, глинистым материалом, в карбонатном субстрате.

Границы секвенции (SB) представлены поверхностями несогласий и коррелятивных им согласий. Под несогласием понимается поверхность, разделяющая более древние слои от более молодых, между которыми установлен значительный перерыв в осадконакоплении и имеются признаки субаэрального срезания или вывода осадков на поверхность (субаэральная экспозиция).

Признаками границ секвенций могут служить:

vk.com/club152685050 | vk.com/id446425943

Наличие слоев, несущих следы субаэральной переработки осадков: рис. 10.4 – палеопочвы; рис. 10.5 – крупные каверны, заполненные глинистыми перекрывающими осадками; рис. 10.6 – субаэральная брекчия, в которой неокатанные карбонатные обломки цементируются рыжей глиной; рис. 10.7 – корневые системы наземных растений.

Эрозионное срезание подстилающих отложений, фиксируемое по различной стратиграфической полноте разрезов (рис. 10.8) или по выходу под поверхность размыва различных по возрасту отложений; о наличии крупного перерыва в осадконакоплении могут свидетельствовать также эрозионные формы, отображаемые в сейсмическом волновом поле: рис. 10.9 – карстовые воронки, рис. 10.10 – врезанная долина, заполненная, по-видимому, глинистым материалом, в карбонатном субстрате.

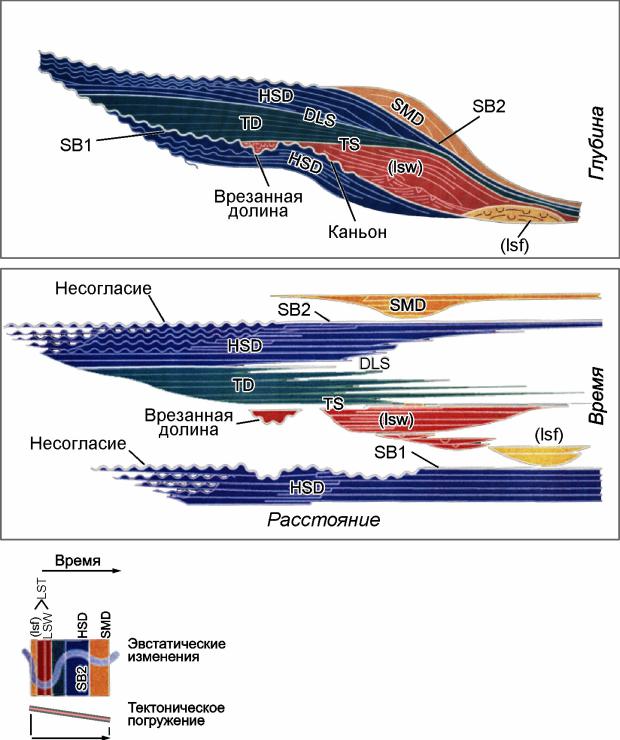

ВРЕМЕННАЯ МОДЕЛИ СЕКВЕНЦИИ (Van Wagoner et al., 1990):

SB – граница секвенции (SB1 – I типа, SB2 – II типа), DLS (MFS) – поверхность подошвенного прилегания (максимального затопления), TS – трансгрессивная поверхность; системные 186

тракты: TD (TST) – трансгрессивный; HSD (HSТ) – верхний, или высокого стояния ОУМ; LST – нижний, или низкого стояния ОУМ; SMD (SMST) – окраинно-шельфовый; lsw –

vk.com/club152685050 | vk.com/id446425943

f – конус выноса низкого стояния

Три основных фактора определяют структуру секвенции:

1.изменения уровня Мирового океана (эвстатика);

2.вертикальные движения земной коры (включая тектонику, изостазию, уплотнение и т.д.); количество поступающего осадочного материала (производное

3.от рельефа, климата, растительного покрова, интенсивности потоков и т.д.). Парасеквенция – это относительно согласные последовательности генетически связанных слоев, ограниченных поверхностями морского затопления (рис. 10.17). Последние определяются как поверхность, отделяющая более молодые слои от более древних, фиксирующая внезапное увеличение глубины осадконакопления (Van Wagoner et al.,1988).

vk.com/club152685050 | vk.com/id446425943

Парасеквенции в разрезе системных трактов образуют различные ассоциации (пачки парасеквенций), отражающие изменение положения относительного уровня моря. Так, проградационная пачка парасеквенций (рис. 10.18 А) образуется при смещении суши в сторону моря и характеризуется «обмелением» каждой последующей парасеквенции в заданной точке; ретроградационная (рис. 10.18 Б) – при смещении моря в сторону суши и ей свойственно «углубление» каждой последующей парасеквенции в заданной точке; в агградационной пачке парасеквенций каждая последующая парасеквенция практически повторяет предыдущую (рис. 10.18 В).

Ключевые термины, используемые в лекции, вынесены в таблицу.

ПРИНЦИПИАЛЬНОЕ СТРОЕНИЕ ПАРАСЕКВЕНЦИЙ

vk.com/club152685050 | vk.com/id446425943

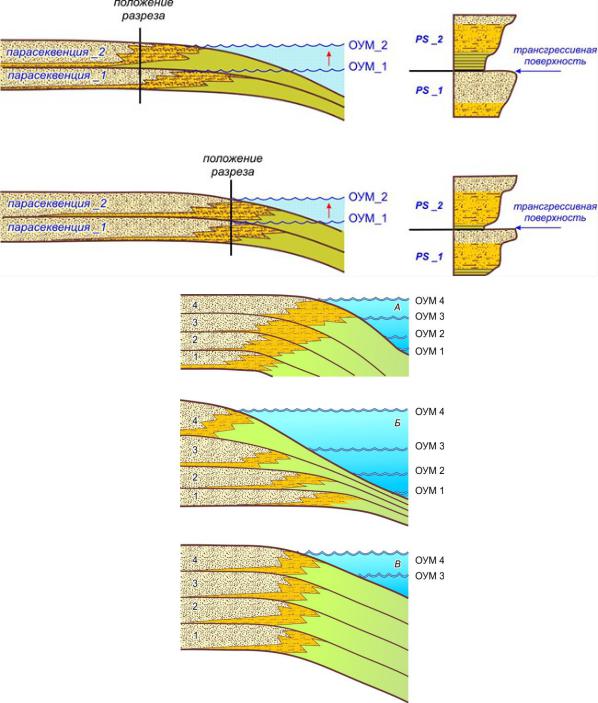

ПРИНЦИПИАЛЬНОЕ СТРОЕНИЕ ПРОГРАДАЦИОННОЙ (А), РЕТРОГРАДАЦИОННОЙ (Б) И АГГРАДАЦИОННОЙ (В) ПАЧЕК ПАРАСЕКВЕНЦИЙ

Рис. 10.24. КЛЮЧЕВЫЕ ТЕРМИНЫ СЕКВЕНССТРАТИГРАФИИ (Малышева, 2008).

vk.com/club152685050 | vk.com/id446425943

Билет №7

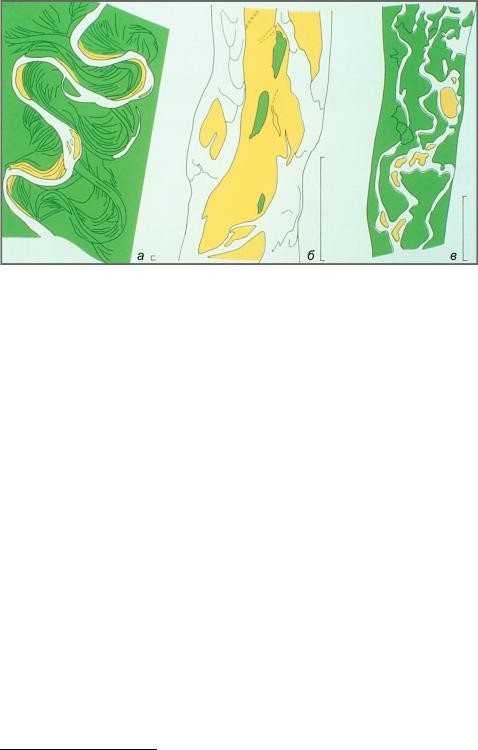

1. Аллювиальные обстановки. Типы речных систем и их характеристика. Архитектурные элементы речной долины и особенности накопления в них осадочного материала. Диагностические признаки русловых аллювиальных отложений.

Аллювиальные обстановки: -аллювиальные конусы выноса; -аллювиальные равнины.

Конусы выноса:

Аллювиальным конусом выноса называется принесенного потоком скопление обломочного материала, имеющее форму конуса выноса и простирающееся веерообразно от выхода питающей долины (Седиментология, 1980). Эти конуса представляют собой крупномасштабные структуры, образующиеся там, где река или гравитационный поток выходят из тесной долины во впадину.

Аллювиальный конус выноса включает основное русло, по которому движется поток обломков, и сам конус, состоящий из обломочного материала, прорезанный каналами.

vk.com/club152685050 | vk.com/id446425943

Рис. 2.7. СХЕМА СТРОЕНИЯ МЕАНДРИРУЮЩЕЙ РЕКИ (Bjorlykke, 1989, с упрощениями)

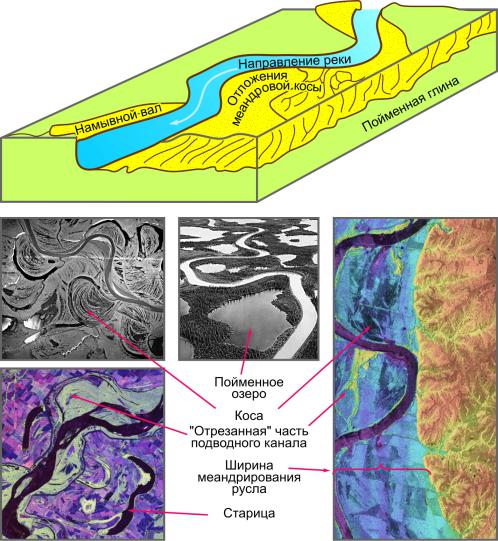

Рис. 2.8. ЭЛЕМЕНТЫ АЛЛЮВИАЛЬНОЙ РАВНИНЫ С МЕАНДРИРУЮЩЕЙ РЕКОЙ (фото NASA)

Многократно повторяясь, этот процесс за достаточно короткое время может привести к перемещению меандрирующего русла на большие расстояния. Так, на рис. 2.9 показано изменение положения основного русла реки Меймор, произошедшее за 13 лет.

Русло меандрирующей реки ограничено берегами, внешний из них – вогнутый, обычно размываемый; на внутреннем, выпуклом, берегу отлагается песчаный материал, образуя береговые гряды и прирусловые валы (рис. 2.10).

vk.com/club152685050 | vk.com/id446425943

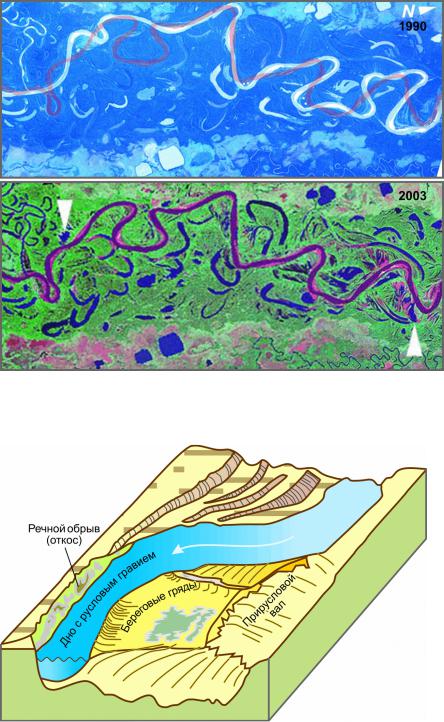

Рис. 2.9. МЕНЕНИЕ ПОЛОЖЕНИЯ ОСНОВНОГО РУСЛА ЗА ПЕРИОД С 1990 ПО 2003 гг. (р. Меймор, Боливия, фото NASA):

на нижнем рисунке стрелками показаны положения озер, впоследствии заполненных осадками и исчезнувших

Рис. 2.10. ЭЛЕМЕНТЫ МЕАНДРИРУЮЩЕЙ РЕЧНОЙ СИСТЕМЫ

(Galloway, Hobday, 1983)

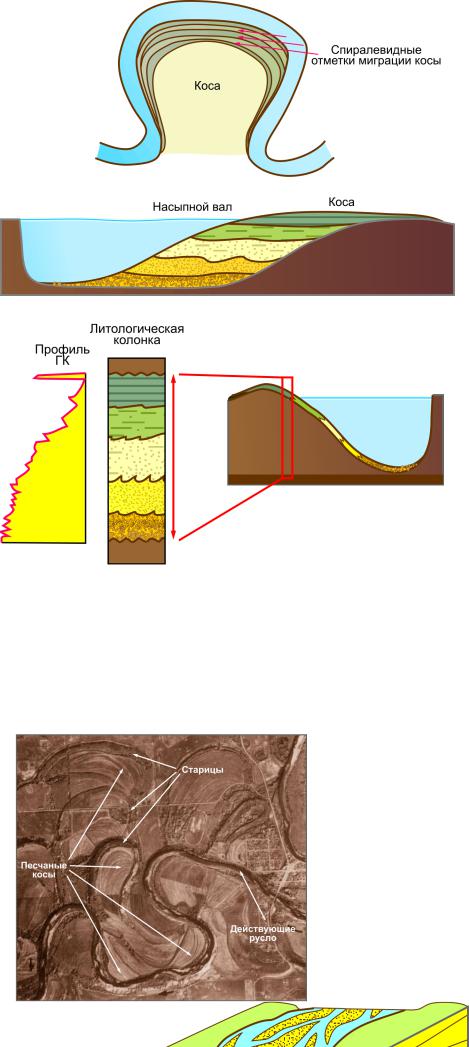

Крупная область накопления песка – это меандровые петли, в которых формируются песчаные косы (pointbar). Вертикальный разрез кос сложен последовательностью осадков, наиболее грубозернистые из которых расположены в основании косы и лежат на почти горизонтальной поверхности размыва (рис. 2.12). Вверх по разрезу структура осадков становится все более мелкозернистой.
