что обеспечивает безопасность водителя во время езды и при проведении погрузочноразгрузочных работ.
На кронштейне, приваренном к стойке предохранительного щита, смонтирована поворотная фара 3 для освещения рабочего места при работе в ночное время.
Генератор, смонтированный на специальной раме за кабиной автомобиля, обеспечивает трехфазным переменным током электродвигатели тяговых двигателей.
Привод генератора осуществляется от коробки отбора мощности через карданный вал и клиноременную передачу.
Управление работой трубовоза и контроль за проводимыми операциями проводят с пульта управления. Он установлен на предохранительном щите слева по ходу автомобиля. На пульте имеются переключатели для управления электродвигателями лебедок, амперметр, вольтметр, кнопка сигнала, выключатель фары, а также два фонаря контрольных ламп для контроля температуры воды и масла.

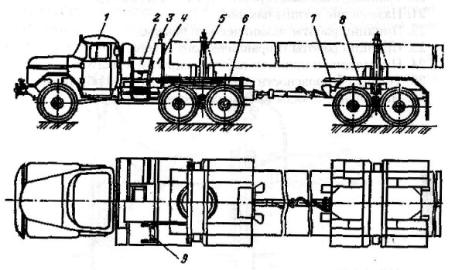

Коник 5 представляет собой поворотную поперечину с откидными стойками. Внутри поперечины устанавливают редуктор с электродвигателем, а в нижней части откидных стоек монтируют лебедки. На верхних свободных концах стоек имеются
vk.com/club152685050 | vk.com/id446425943
поворотные ролики, посаженные на упорных подшипниках. Вертикальное положение стоек фиксируется храповым устройством.
Лебедки, вмонтированные в стойки, приводятся во вращение электродвигателем через редуктор с помощью цепной передачи. Включение или отключение той или иной лебедки осуществляется вводом или выводом из зацепления шестерен внутри редуктора с помощью рычагов управления на конике.
Канат каждой лебедки перекинут через верхний поворотный ролик своей стойки и имеет на свободном конце крюк, служащий для обхвата погружаемых длинномерных грузов.
Чтобы длинномерные грузы не скатывались с трубовоза при откинутых стойках, поперечины снабжены управляемыми упорами, которые убираются только при разгрузке трубовоза.
Роспуск 7 трубовоза двухосный, односкатный с рессорной балансирной подвеской и пневматическими тормозами с приводом от тягового автомобиля. Роспуск состоит из рамы с брызговиками, подвески, пневмосистемы, коника 8, неподвижно закрепленного на раме, и накатов.
-385-
Вопрос 7.2. Агрегат для перевозки штанг АПШ

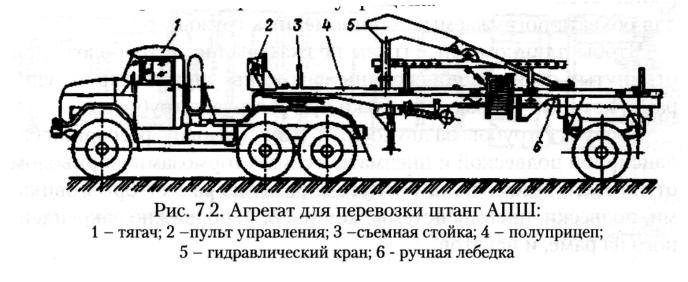

Штанговоз (рис. 7.2) состоит из осного седельного тягача ЗИЛ-131-В 1, специального полуприцепа и гидравлического крана.
На тягаче установлена коробка отбора мощности с насосом гидросистемы крана. Гидрокран модели 403ОП смонтирован в передней части полуприцепа, маслобак и гидрораспределители - на предохранительном щите полуприцепа. В транспортном положении стрела крана устанавливается вдоль продольной оси с наклоном в сторону колес полуприцепа и фиксируется хомутом. Гидроприводы маслосистемы крана на участке от предохранительного щита до крана проложены под полом между лонжеронами полуприцепа.
Маслонасос, размещенный на тягаче, связан с гидросистемой полуприцепа двумя резинотканевыми рукавами, которые образуют всасывающую и нагнетательную линии.
Полуприцеп одноосный безбортовый на базе полуприцепа ОДАЗ-885 состоит из платформы с четырьмя шинами, стояночного тормоза, пневмо - и электрооборудования. Платформа полуприцепа сварная, состоит из рамы, предохранительного щита, пола и стоек.
Поперек платформы равномерно установлены пять мягких брусьев-прокладок, которые облегчают строповку груза и предохраняют его от повреждения.
vk.com/club152685050 | vk.com/id446425943
Полуприцеп имеет опорные устройства, которые служат его передней опорой в момент отсоединения от тягача.
Опоры представляют собой два винтовых домкрата, шарнирно закрепленных на раме полуприцепа. Подъем опор в транспортное положение проводится с помощью специальной лебедки, установленной под полом платформы. Привод лебедки ручной, расположен с правой стороны полуприцепа.
-386- Тормозная система полуприцепа работает от пневмосистемы тягача. Кроме этого,
полуприцеп имеет стояночный тормоз, который служит для затормаживания его при сцепке или расцепке с тягачами и при стоянке. Стояночный тормоз приводят в действие рукояткой, закрепленной на лонжероне. Этой рукояткой пользуются и для привода лебедки опорного устройства.
Электрооборудование полуприцепа имеет однопроводную систему распределения электроэнергии постоянного тока напряжением 12 В.
При движении груз связывают канатом, который затягивают ручной рычажной лебедкой, установленной вдоль правого борта полуприцепа.
Вопрос 7.3. Промысловые самопогрузчики
Промысловый самопогрузчик ПС-0,5К предназначен для механизированной погрузки, доставки на скважины и разгрузки длинномерного технологического оборудования (скважинных насосов, насосных штанг, насосно-компрессорных труб с покрытием и т. д.) без прицепных устройств при обеспечении его сохранности в процессе доставки.
vk.com/club152685050 | vk.com/id446425943
Самопогрузчик можно также применять и для погрузки, перевозки, разгрузки различного инструмента и других грузов, умещающихся на платформе самопогрузчика и имеющих единую массу до 500 кг.

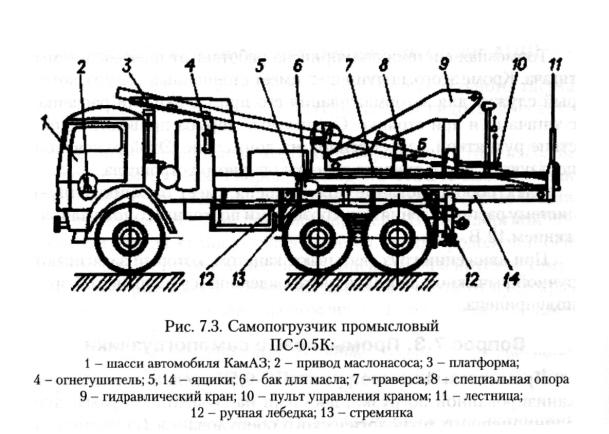

Монтажная база самопогрузчика ПС-0,5К (рис. 7.3)-автомобиль типа КамАЗ-4310, на котором смонтировано оборудование, состоящее из платформы, гидравлического крана, приспособления для крепления груза (узел обвязки груза), механизма отбора мощности для привода маслонасоса, пульта управления краном. На платформе установлены лестница, ящик с размещенным в нем оборудованием 14, обогреваемый маслобак, траверса.
На платформе перевозят длинномерные грузы: длиной более 4 м в наклонном положении, а до 4 м в горизонтальном положении на полу платформы. На платформе также размещены гидравлический кран, оборудование и принадлежности, входящие в состав самопогрузчика.
Платформа представляет собой рамную конструкцию, сваренную из гнутых профилей и листа. Платформу крепят к раме автомобиля через деревянные брусы с помощью кронштейнов и стремянок. Стойками и кронштейнами для опор груза платформа
-387-
vk.com/club152685050 | vk.com/id446425943
разделена на три продольных отсека. Внешние отсеки являются грузовыми, внутренний - служит для установки крана, пульта управления, траверсы в транспортное положение. В этом отсеке выделено место для стропальщика. В задней части имеются инструментальные ящики, в них укладывают захваты, стропы, оттяжки.
Длинномерный груз укладывают над автомобилем и платформой на специальных опорах 8 с уклоном в сторону задних колес.
Штанги и трубы увязывают канатом и затягивают ручными лебедками. Скважинные насосы в наклонном положении крепят специальными хомутами.
Для мелкого оборудования, запасных частей к нему, инструмента и различных приспособлений предусмотрен ящик 5. В передней части платформы закреплен огнетушитель 4. На платформе расположена траверса.
Узел крепления конструктивно выполнен в виде трособлочной системы с двумя ручными лебедками 12.
Лебедка состоит из храпового механизма, барабана, каната, кронштейна и других крепежных приспособлений.
Давление в гидросистеме крана 4030П создается маслонасосом НШ-32У, приводимым от коробки перемены передач автомобиля КамАЗ-4310. Отбираемая мощность от двигателя автомобиля для привода маслонасоса составляет не более 13,2 кВт.
-388-
vk.com/club152685050 | vk.com/id446425943
Отбор мощности проводится на стоянке, максимальная частота вращения двигателя 2600 об/мин.
Погрузку и выгрузку оборудования выполняют краном 4030П с гидравлическим приводом, установленным в средней части платформы.
Пульт управления гидрокраном 10 расположен за его колонкой. На пульт управления выведены рукоятки управления краном и выносными опорами. На щите пульта установлен манометр гидросистемы крана и имеется кнопка звукового сигнала. Около каждого прибора и рукоятки на пульте прикреплена табличка с поясняющей надписью. К пульту управления выведено устройство дублирования привода управления подачей топлива. Для подъема обслуживающего персонала на платформу самопогрузчика предусмотрена лестница 11, расположенная в средней части заднего борта погрузчика.
Промысловый самопогрузчик ПС-6.5М модернизированный предназначен для механизированной погрузки, разгрузки и перевозки нефтепромыслового и бурового оборудования единичной массой не более 6,5 т.

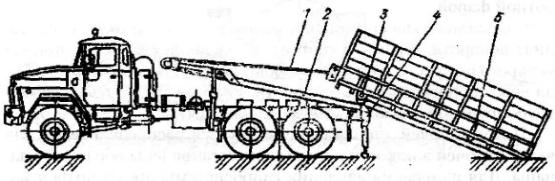

Самопогрузчик ПС-6.5М (рис. 7.4) смонтирован на грузовом автомобиле высокой проходимости КрАЗ-260.
Для проведения погрузочно-разгрузочных работ самопогрузчик имеет грузовую платформу, поворотную раму, опору катковую, механизм погрузки, включающий в себя лебедку автомобиля, подвижный блок с грузовыми стропами, канат, гидросистему, электрооборудование, брызговики, домкраты и поворотную фару.
Механизмы управления лебедкой, гидросистемой, дополнительной фиксацией упоров гидроцилиндров, а также щит управления электрооборудованием размещены в кабине автомобиля.
Погрузку груза осуществляют с помощью каната 1 лебедки путем затаскивания его на грузовую платформу 5 с последующим накатыванием платформы с грузом по катковой опоре 4 на поворотную раму 2 и далее опорными катками 3 по поворотной раме до установки в транспортное положение.
Для погрузки (разгрузки) включают привод насоса гидросистемы и подают рабочую жидкость в гидроцилиндры упоров, при выдвижении которых происходит поворот поворотной рамы на угол 10° с фиксацией упоров посредством гидросистемы и при необходимости стопора устройства фиксации. После этого лебедку включают на разматывание, при этом грузовая платформа (пустая или с грузом) скатывается по поворотной раме 2, а затем на опорных катках поворачивается на угол до 35° и опускается до упора в грунт.
При дальнейшем разматывании троса происходит скольжение груза или подвижного блока по наклонной поверхности до упора в грунт, при разматывании всего троса и движении самопогрузчика проводится окончательная разгрузка.
Для погрузки груз соединяют с подвижным блоком стропами, лебедку включают на наматывание каната, при этом происходит затаскивание груза на платформу до упора подвижного блока в раструб платформы. Платформа вместе с грузом поворачивается на катковой опоре 4 и далее опорными катками накатывается на поворотную раму. По окончании накатывания платформы упоры расфиксируются поворотом стопора и гидроцилиндры соединяются с линией слива гидросистемы, при этом поворотная рама поворачивается до полной установки платформы с грузом на раму автомобиля.
При работе в ночное время предусмотрено освещение поворотной фарой.
Гидравлическая система предназначена для подъема (опускания) поворотной рамы и состоит из маслоблока, насоса, привод которого осуществляется от коробки передач базового автомобиля через коробку отбора мощности. Рабочая жидкость системой трубопроводов подается к двум цилиндрам.
Поток рабочей жидкости регулируется распределителем. На входе рабочей жидкости в цилиндры установлены обратные клапаны. Для измерения давления гидросистемы предусмотрен манометр.
-390-
vk.com/club152685050 | vk.com/id446425943
Вопрос 7.4. Агрегат АТЭ - 6

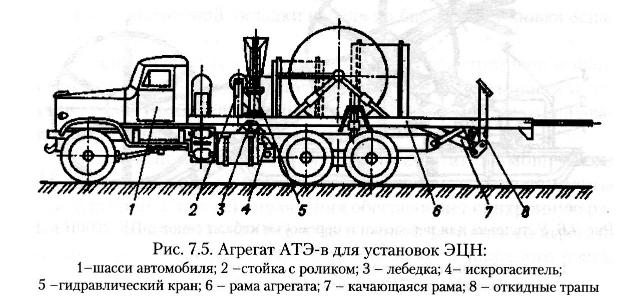

Агрегат АТЭ-6 (рис. 7.5), смонтированный на шасси автомобиля КрАЗ-255Б, предназначен для механизированной погрузки, разгрузки и перевозки оборудования установок ЭЦН, состоящего из погружного насоса и электродвигателя, кабельного барабана, электротрансформатора и станции управления. Для погрузки и разгрузки оборудования на платформу агрегата установлен гидравлический кран. Погрузку барабана с кабелем проводят с помощью лебедки, смонтированной сзади кабины автомобиля, путем накатывания барабана по откидным трапам на качающуюся раму. Для транспортировки барабан закрепляют растяжками.
Погружной насос, электродвигатель и протектор укладывают на призмы левой площадки рамы и закрепляют специальными хомутами. Автотрансформатор и станцию управления устанавливают на правой площадке рамы.
Станцию управления крепят при помощи цепей и упоров, а автотрансформатор - при помощи прижимов.
Кабельный барабан выгружают путем скатывания по качающейся раме с откидным трапом при наклоне ее гидроцилиндрами двойного действия.
Для предотвращения самопроизвольного скатывания барабан придерживают тросом лебедки. В качестве гидроцилиндров использованы выносные опоры гидрокрана. Трапы одновременно служат выносными опорами и тем самым снижают нагрузку на ходовую часть агрегата при погрузке и выгрузке кабельного барабана. Масло в цилиндры гидрокрана и гидроцилиндры качающейся рамы поступает от шестеренчатого насоса НШ-32У, сблокированного
-391-
vk.com/club152685050 | vk.com/id446425943
с коробкой отбора мощности, установленной на фланце коробки передач автомобиля.
Гидрокраном управляют с узла, смонтированного на кронштейне основания крана, посредством рукояток трехзолотникового гидрораскрепителя.
Вопрос 7.5.Установка для перевозки кабеля УПК-2000ПМ
Установку типа УПК-2000выпускают в двух вариантах: колесный УПК-2000П и санный УПК-2000С (рис. 7.6). Эти установки механизируют процесс наматывания и разматывания при спускоподъемных операциях на скважинах, оборудованных погружными центробежными насосами, а также позволяют осуществлять погрузку, выгрузку и транспортировку кабельных барабанов. Их можно также использовать для перемотки ремонтируемого кабеля на ремонтных базах.

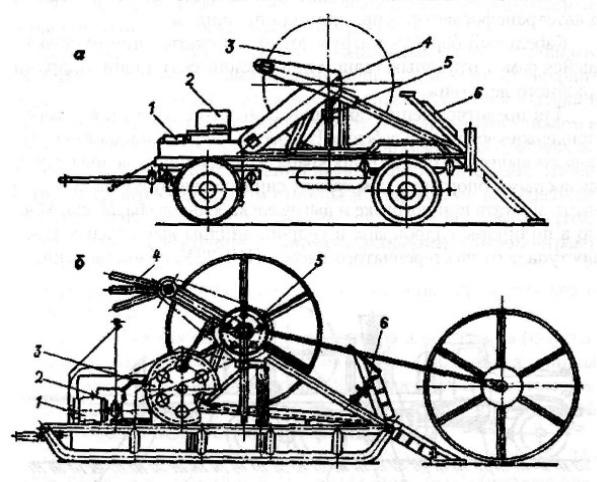

Рис. 7.6. Установка для перевозки и перемотки кабеля типов УПК-2000П (а) МУПК-2000С (б):
1 - силовой привод; 2 - станция управления; 3 - двухбарабанная лебедка; 4 - кабелеукладчик; 5 - механизм включения барабана; б - мостки
-392-
vk.com/club152685050 | vk.com/id446425943
Установку УПК-2000П монтируют на двухосном прицепе МАЗ-8925. Она состоит из рамы, силового привода двухбарабанной лебедки, кабелеукладчика, механизма включения привода кабельного барабана, откидных мостков и станции управления.
Установку транспортируют с помощью автомобиля или трактора. Рама установки сварной конструкции, выполнена из стальных труб и проката. В передней части рамы установлены поперечные балки для монтажа на них узлов силового привода и двухбарабанной лебедки.
Двухбарабанная лебедка обеспечивает механизированную самопогрузку кабельных барабанов при их смене в промысловых условиях. Лебедка состоит из ведущего вала, на котором установлены звездочки цепной передачи и зубчатые полумуфты привода барабанов лебедки, двух ведомых валов, на каждом из которых закреплен барабан для намотки тягового каната.
На ведомых валах размещены подвижные зубчатые двухсторонние полумуфты.
Подвижными зубчатыми полумуфтами управляют вручную с помощью рычагов. Включение и выключение каждого барабана двухбарабанной лебедки индивидуальное. Это позволяет подтаскивать к установке и проводить погрузку кабельных барабанов, удаленных от установки на расстояние 15м.
Рычаги управления лебедкой расположены с правой стороны установки по ходу.
Для защиты от перегрузки при перемотке кабеля ведущая звездочка механизма вращения кабельного барабана снабжена кулачковой предохранительной муфтой, отключающей ведущую звездочку при натяжении кабеля с усилием более 1,5 кН.
Для равномерной укладки кабеля на барабан установка оснащена кабелеукладчиком.
К задней части рамы приварены корпуса аутригеров и шарнирно прикреплены два откидных мостка для скатывания и накатывания барабанов. В транспортном положении их откидывают вверх и фиксируют стопорами.
Силовой привод состоит из электродвигателя мощностью 7,5 кВт, соединенного при помощи втулочно-пальцевой муфты с редуктором. Станция управления обеспечивает синхронную работу установки УПК-2000П и подъемного ремонтного агрегата и позволяет управлять установкой вручную с кнопочного поста, вынесенного на устье скважины, или автоматически.
