Ч Е Р Ч Е Н И Е

РАБОЧАЯ ТЕТРАДЬ

Для факультативов

Л.Л. Алимпеева, Е. В. Филимонова

Черчение

Рабочая тетрадь

(для факультативов студентов технических сузов)

Белгород

2009

Рецензенты:

Кандидат педогогических наук,

доцент кафедры изобразительного искуства БелГУ Н.Л. Стариченко

Руководитель архитектурно-строительной группы

ГОП «Белгородоблпроект» Е.А. Кузнецова

Л.Л. Алимпеева, Е.В. Филимонова

Черчение. Для факультативов. Рабочая тетрадь.

Рабочая тетрадь предназначена для студентов Белгородского строительного колледжа – самостоятельный учебный модуль общетехнической дисциплины «Инженерная графика». Он расчитан на совместное использование с учебником, в котором подробно объясняются основные теоретические положения и термины курса черчения, а также приводится краткая, но вполне достаточная для учебных целей информация из Государственных стандартов единой системы конструкторской документации (ГОСТ ЕСКД).

Цель этой тетради – развитие графической грамотности студента, приобщение его к общей графической культуре, закрепление основ теоретических знаний и практических умений в области черчения.

Рабочая тетрадь отражает начальные темы дисциплины «Инженерная графика»: правила оформления чертежей, форматы, масштабы, основная надпись, линии чертежа, шрифты, нанесение размеров, геометрические построения, способы проецирования, аксономенрические проекции. Наибольшее внимание в этой тетради уделено отбору учебного материала, который заинтересует студента и воспитает в нём чувство необходимости качественного выполнения задания по черчению.

Форматы. Гост 2.301-68* ескд

Основная надпись. Гост р 21.1101-92 (спдс)

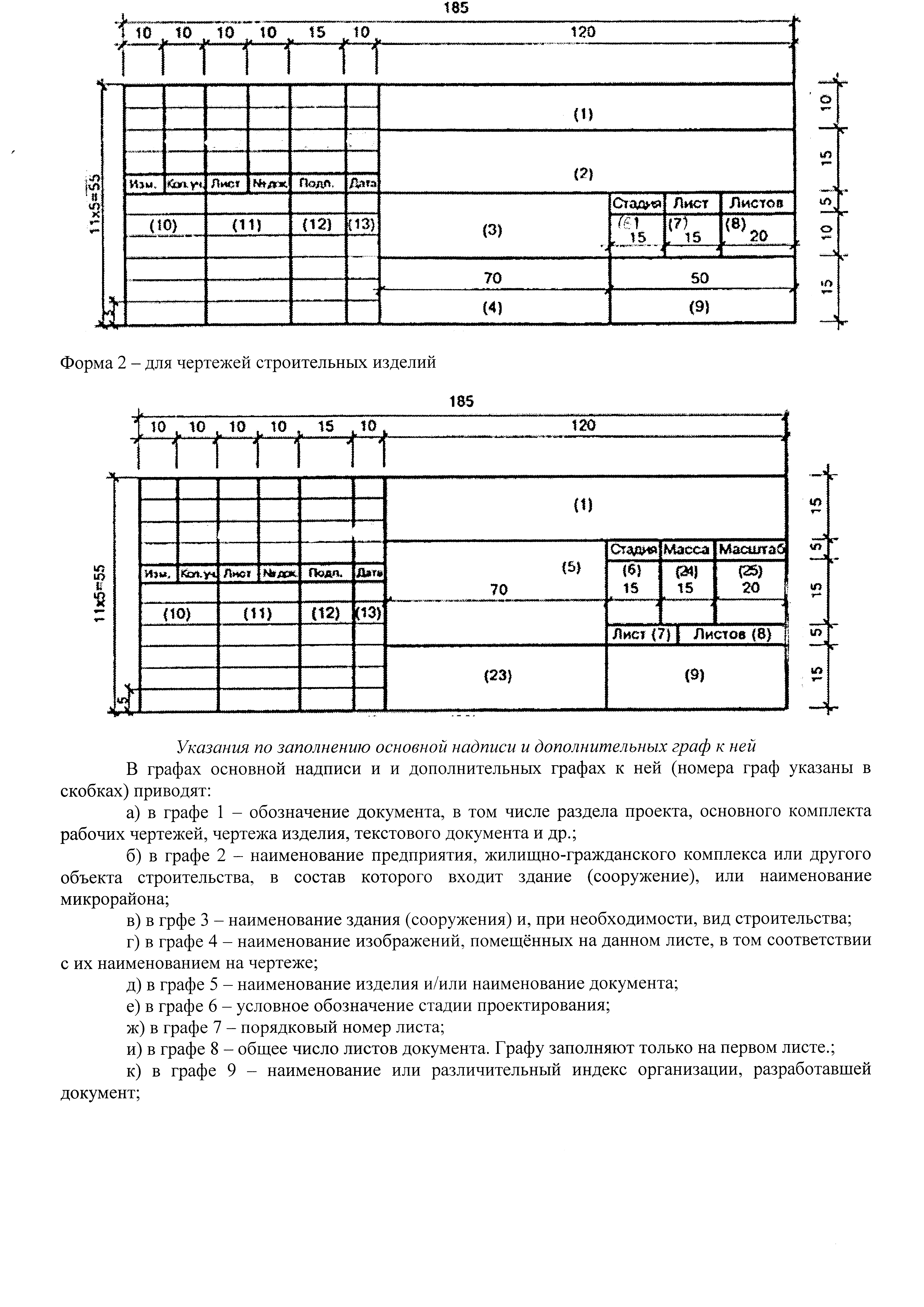

Форма 1 – для основных комплектов рабочих чертежей

Форма 2 – для чертежей строительных изделий

Указания по заполнению основной надписи

В графах основной надписи (номера граф указаны в скобках) приводят:

а) в графе 1 – обозначение документа, в том числе раздела проекта, основного комплекта рабочих чертежей, чертежа изделия, текстового документа и др.;

б) в графе 2 – наименование предприятия, жилищно-гражданского комплекса или другого объекта строительства, в состав которого входит здание (сооружение), или наименование микрорайона;

в) в грфе 3 – наименование здания (сооружения) и, при необходимости, вид строительства;

г) в графе 4 – наименование изображений, помещённых на данном листе, в том соответствии с их наименованием на чертеже;

д) в графе 5 – наименование изделия и/или наименование документа;

е) в графе 6 – условное обозначение стадии проектирования;

ж) в графе 7 – порядковый номер листа;

и) в графе 8 – общее число листов документа. Графу заполняют только на первом листе.;

к) в графе 9 – наименование или различительный индекс организации, разработавшей документ;

л) в графе 10 – характер выполненной работы (разработал, проверил, нормоконтроль);

м) в графах 11-13 – фамилия и подпись лиц, указанных в графе 10, и дату подписания;

т) в графе 23 – обозначение материала детали (графу заполняют только на чертежах деталей);

у) в графе 24 – массу изделия, изображенного на чертеже, в килограммах без указания единиц измерения.

ф) в графе 25 – масштаб (проставляют в соответствии с ГОСТ 2.302).

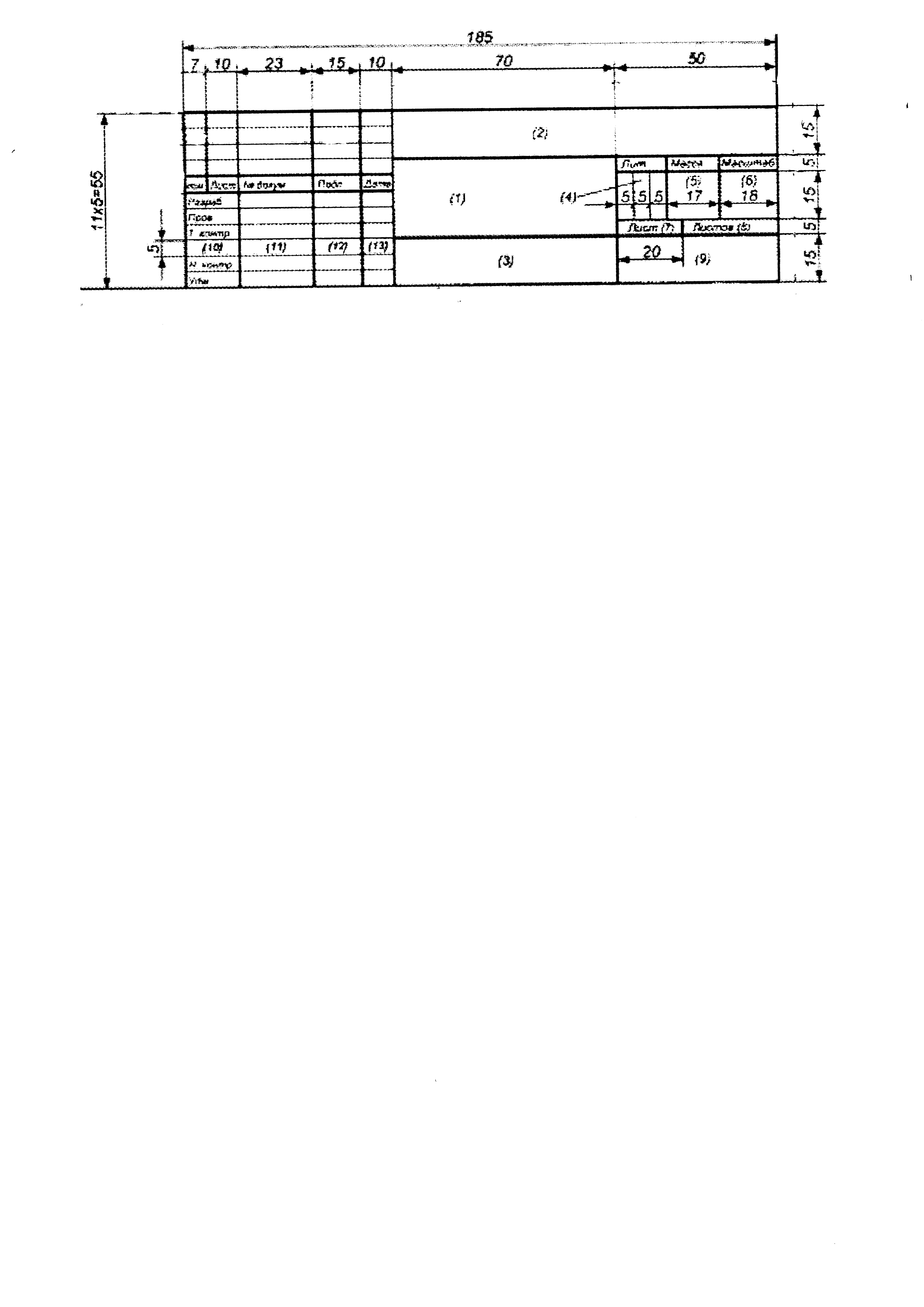

Форма 3 – для машиностроительного черчения

Указания по заполнению основной надписи

В графах основной надписи (номера граф указаны в скобках) приводят:

а) в графе 1 – наименование изделия и наименование документа, если этому документу присвоен код;

б) в графе 2 – обозначение документа по ГОСТ 2.201 и код;

в) в грфе 3 – обозначение материала детали;

г) в графе 4 – литеру, присвоенную данному документу;

д) в графе 5 – массу изделия по ГОСТ 2.109;

е) в графе 6 – масштаб, в соответствии с ГОСТ 2.302 и ГОСТ 2.109;

ж) в графе 7 – порядковый номер листа;

и) в графе 8 – общее число листов документа. Графу заполняют только на первом листе.;

к) в графе 9 – наименование или различительный индекс организации, разработавшей документ;

л) в графе 10 – характер выполненной работы (разработал, проверил, нормоконтроль);

м) в графах 11-13 – фамилия и подпись лиц, указанных в графе 10, и дату подписания;
