3. Обробка розімкнутого нівелірного ходу
Заповнення журналу вихідними даними і виконання посторінкового та загального контролю аналогічно замкнутому за виключенням практично одержаної нев`язки

,

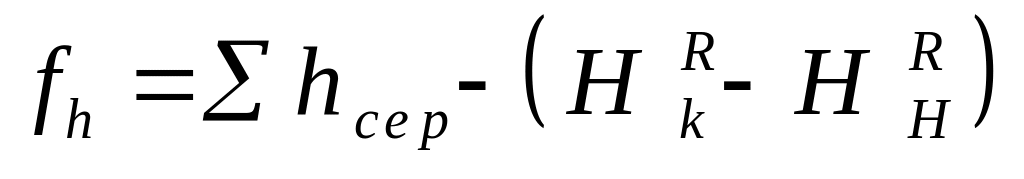

                                                      (3.1)
де
і

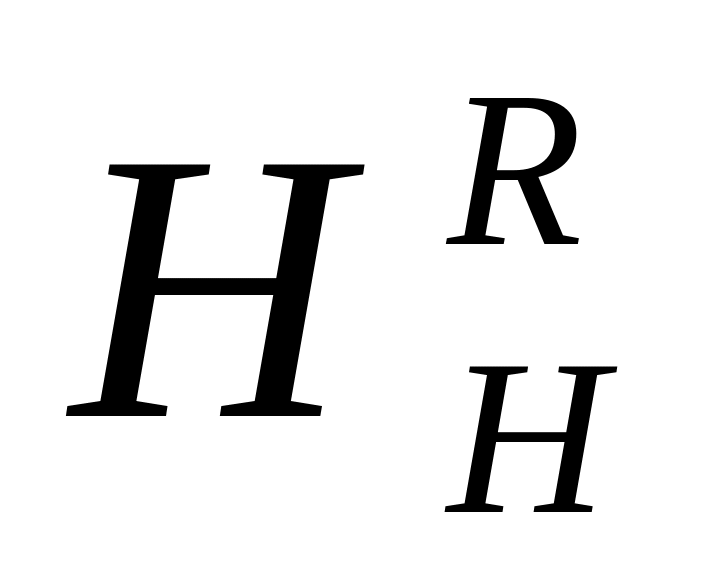

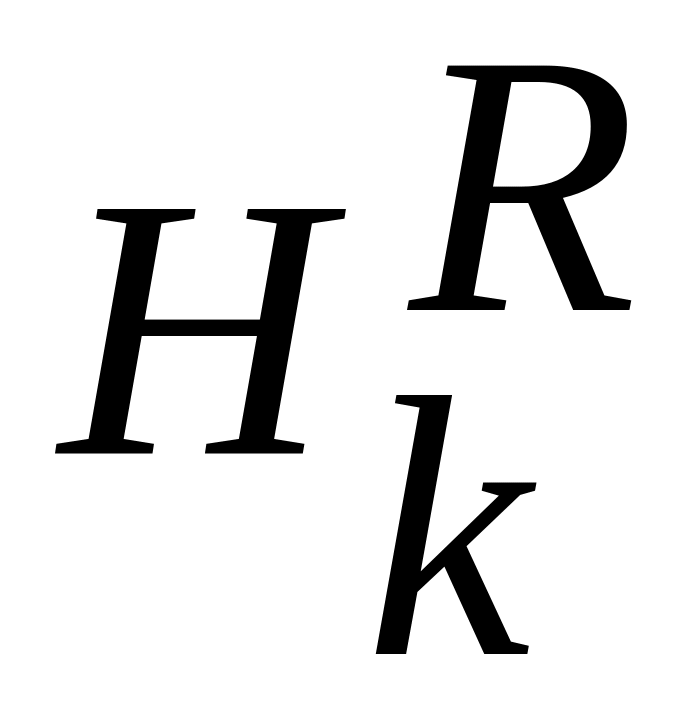

- відмітки кінцевого та початкового
реперів.
Завдання:
- обробити польовий журнал технічного нівелювання згідно варіанту за двома останніми цифрами шифру (додаток 2 і 3).
Практична робота №5
Камеральна обробка результатів тахеометричного знімання
Ціль роботи. Навчити студентів методиці обчислення і обробки журналу тахеометричного знімання та побудування рельєфу місцевості на плані.
1. Загальне положення
При тахеометричному зніманні виконують кутові і лінійні вимірювання з метою визначення положення знімальних точок ситуації і рельєфу в плані і по висоті. Тахеометричне знімання виконують за допомогою теодолітів, теодолітів -тахеометрів, номограмних тахеометрів і електронних тахеометрів.
Положення знімальних (пікетних) точок в плані визначають полярним способом, а по висоті –методом тригонометричного нівелювання.
Пікетні точки на які встановлюють нівелірні рейки, вибирають в залежності від масштабу знімання, характеру рельєфу і від розташування елементів ситуації.
При зніманні рельєфу пікетні точки вибирають на характерних точках місцевості: підошва і вершина височини, дно і бровки котловану, бокової поверхні, водорозподільні лінії, місця перегину, де ухил змінює знак на протилежний.
Знімання ситуації і рельєфу виконують при одному наведені зорової труби, записуючи відділки по горизонтальному кругу (ГК), по вертикальному кругу (ВК), відділки по нитковому далекоміру.
Результати спостережень заносять в польовий журнал.
Знімальною геодезичною мережею для даного виду є теодолітні ходи, координати вершин яких обчислюють раніше.
Перед початком знімання обов`язково виконують перевірки теодолітів, визначення МO і приводять МO до нуля.
Обробка журналу тахеометричного знімання
Заповнення журналу вихідними даними
Вихідні дані одержують безпосередньо вимірюваннями і записують в польовий журнал (табл.2.1.).
В графу 1 записують номер орієнтованої точки (частіше всього це попередня точка ходу) і номер знімальної (пікетної) точки.
В графу 4 при орієнтуванні на попередню точку ходу записують відлік
00°00',0.
Таблиця 2.1
Журнал тахеометричного знімання (фрагмент)
№ точки № пікету  |
		D, м  |
		d, м  |
		Відділки  |
		v, град  |
		V, м  |
		i-V  |
		h/, м  |
		h, м  |
		H,м  |
	|
ГК  |
		ВК  |
	|||||||||
1  |
		2  |
		3  |
		4  |
		5  |
		6  |
		7  |
		8  |
		9  |
		10  |
		11  |

Станція 7 i = 1,46 МO=00°00',5 152,55  |
	||||||||||
6 т.х  |

  |

  |
		00°00',0  |

  |

  |

  |

  |

  |

  |

  |

21 р  |
		86,60  |
		86,27  |
		135°28',5  |
		22°36',5  |
		22°36',0  |
		i = V  |
		0  |
		0,34  |
		0,34  |
		152,89  |

На пікетну точку в графу 2 записують далекомірну відстань з точністю до 0,01 м.
В графу 4 – відлік по горизонтальному кругу, починаючи від орієнтирного напрямку.
В графу 5 записують відлік по вертикальному кругу на пікетну точку (при знімання рельєфу).
В графу 7 записують висоту візирування (частіше всього вона дорівнює висоті приладу на станції).
Обчислення перевищень і висот
В графі 6 обчислюють і записують кути нахилу пікетні точки
vКЛ = КЛ – МО, (2.1)
vКП = МО – КП. (2.2)
В графі 8 записують різницю i – V.
В графі 3 за виміряними D (далекомірна відстань) обчислюють довжину горизонтального прокладення d, яку при кутах нахилу до 1,°5 можна приймати рівними D.
d = D·cos2 v. (2.3)
В графі 9 обчислюють попередні перевищення h'

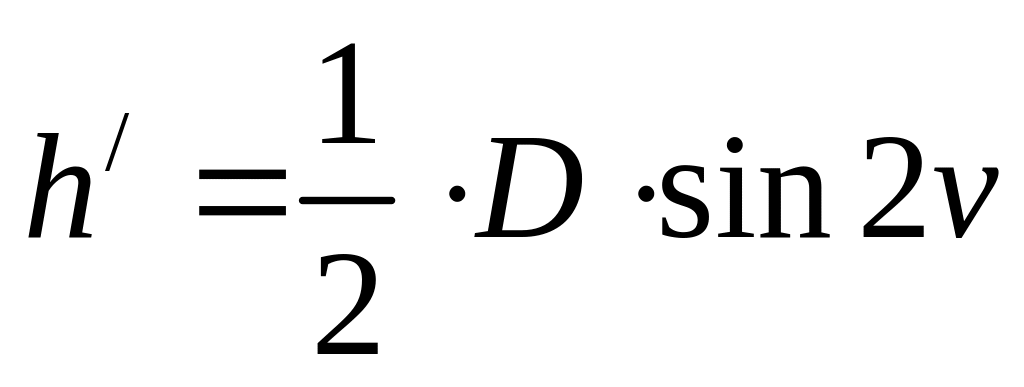

                                             	(2.4)
Коли довжину лінії вимірюють мірною стрічкою, тоді
h/ = d · tg v (2.5)
Якщо висота візирування V дорівнює i (i = V), тоді
h = h/. (2.6)
У противному випадку
h = h/ + і – V. (2.7)
В графі 11 обчислюють висотні відмітки пікетних точок
H n.m. = Hcm + h. (2.8)
На кожної станції обов`язково виконують контроль. Останнє візирування виконують на орієнтирну точу ходу, при цьому розходження в відділках по горизонтальному кругу не повинно перевищити 5'.
