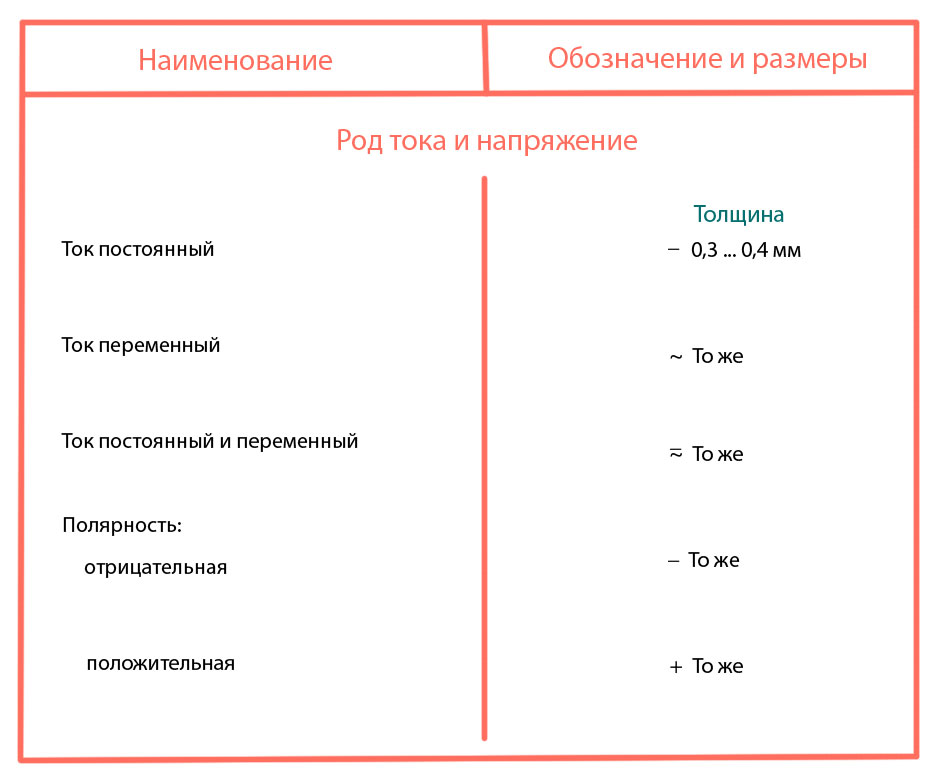

Размеры условных графических обозначений в электрических схемах
Согласно ГОСТ 2.701-84 "Схемы. Виды и типы. Общие требования к выполнению" условные графические обозначения элементов изображают в размерах, установленных в стандартах на условные графические обозначения.
Черт. 2а |
|
• Условные графические обозначения элементов, размеры которых в указанных стандартах не установлены, должны изображать на схеме в размерах, в которых они выполнены в соответствующих стандартах на условные графические обозначения.
Размеры условных графических обозначений, а также толщины их линий должны быть одинаковыми на всех схемах для данного изделия (установки).
• Все размеры графических обозначений допускается пропорционально изменять.
• Условные графические обозначения элементов, используемых как составные части обозначений других элементов (устройств), допускается изображать уменьшенными по сравнению с остальными элементами (например, резистор в ромбической антенне, клапаны в разделительной панели).
Условные графические обозначения элементов изображают на схеме в положении, в котором они приведены в соответствующих стандартах, или повернутыми на угол, кратный 90°, если в соответствующих стандартах отсутствуют специальные указания. Допускается условные графические обозначения поворачивать на угол, кратный 45°, или изображать зеркально повернутыми.
Наименование
|
Обозначение |
Наименование |
Обозначение |
Заземление, общее обозначение |
|
Магнит постоянный |
|
Электрическое соединение с корпусом |
|
Электрическое соединение с корпусом |
|
Эквипотенциальность |
|
Коаксиальный кабель |
|
Группа линий электрической связи, имеющих общее функциональное назначение, осуществляемая многожильным кабелем, например семижильным |
|
Прибор, устройство |
|
Элемент нагревательный |
|
Контакт с самовозвратом: замыкающий |
|
Выключатель кнопочный |
|
Контакт замыкающий с замедлителем, действующим: при срабатывании |
|
Привод с помощью биметалла |
|
Привод приводимый в движение нажатием кнопки |
|
Контакт разъемного соединения: штырь |
|
Контакт разъемного соединения: гнездо |
|
Контакт разборного соединения |
|
Ротор электрической машины |
|
Элемент пьезоэлектрический: а) с двумя электродами |
|
Статор электрической машины |
|
Воспринимающая часть электротеплового реле |
|
Катушка электро- механического устройства |
|
Лампа накаливания (осветительная и сигнальная) |
|
Звонок электрический |
|
Предохранитель плавкий. Общее обозначение |
|
Резистор постоянный |
|
Элемент гальванический или аккумуляторный |
|
Заземление |
|
Конденсатор постоянной емкости |
|
Конденсатор электролитический |
|
Контакт коммутационного устройства 1) замыкающий |
|
Контакт коммутационного устройства 2) размыкающий |
|
Контакт коммутационного устройства 3) переключающий |
|
Контакт импульсный замыкающий при срабатывании и возврате |
|
Диод |
|
Тиристор диодный |
|
Транзистор |
|
Транзистор полевой |
|
Наименование
|
Обозначение |
Наименование |
Обозначение |
Привод поплавковый |
|
Привод мембранный |
|
Выключатель трехполюсный |
|
Переключатель двухполюсный шестипозиционный, в котором третий контакт верхнего полюса срабатывает раньше, а пятый контакт - позже, чем соответствующие контакты нижнего полюса |
|
Катушка индуктивности, обмотка |
|
Катушка электромеханического устройства: с одним дополнительным графическим полем |
|
Прибор электроизмерительный: интегрирующий (например счетчик электрической энергии) |
|
Устройство электротермическое без камеры нагрева; электронагреватель |
|
Лит.:
ГОСТ 2.729-68 Электроизмерительные приборы;
ГОСТ 2.745-68 Электронагреватели, устройства и установки электротермические;
ГОСТ 2.747-68 Размеры условных графических обозначений;
ГОСТ 2.730-73 (изменение 1989г.) Приборы полупроводниковые;
ГОСТ 2.721-74 Обозначения условные графические в схемах. Обозначения общего применения;
ГОСТ 2.755-74 Коммутационные устройства и контактные соединения;
ГОСТ 2.756-76 Воспринимающая часть электромеханических устройств;
ГОСТ 2.755-87 Устройства коммутационные и контактные соединения;
ГОСТ 2.736-68 Элементы пьезоэлектрические и магнитострикционные, линии задержки.
Электрическая схема: Условные обозначения
Согласно стандартам, установленным ГОСТ, каждому элементу электрической цепи (электроустановки), изображенного на схеме и других конструкторских документах, соответствует условное графическое обозначение, которое предназначено для записи сокращённых сведений об элементах, устройствах и функциональных группах. Условные обозначения также используются для нанесения «служебного» текста непосредственно на изделие.
Основные правила построения условных обозначений:
применяются прописные буквы латинского и русского алфавита и арабские цифры, при этом одно условное обозначении должно содержать одинаковую высоту букв и цифр;
в не составном условном обозначении не допускается одновременное использование букв латинского и русского алфавита;
«аналогичные символы» как, например, буква 3 и цифра «три» (3), должны изображаться графически различными знаками;
символ 0 используется только как цифра «нуль», за исключением вариантов использования в качестве заведомо буквенных сочетаний, например: БОП — блок оперативной памяти.
Таблица: Условные графические обозначения в электрических схемах
Линии электрической связи
Коммутационные устройства и контактные соединения
Воспринимающая часть электромеханических устройств
Приборы электроизмерительные
Резисторы, конденсаторы, катушки индуктивности, трансформаторы
Электрические машины
Осветительные и сигнальные лампы
Полупроводниковые приборы
Таблица: Буквенные обозначения некоторых наиболее распространенных элементов (устройств)
Позиционное обозначение, как правило, состоит из трех составляющих: условное буквенное обозначение элемента или устройства, его порядковый номер и функциональное назначение.
Символы функциональной группы состоят из букв (например, УНЧ – усилитель низкой частоты), а также могут состоять из букв и цифр.
Конструктивные расположения записываются координатным методом (например, 3.21, что означает ряд 3, колонка 21).
Обозначение электрических контактов выполняют порядковые номера, начиная с единицы: 1, 2, 3 и т.д., либо 01, 02, 03 и т.д.
Стандартные условные графические и буквенные обозначения элементов электрических схем
Таблица. Условные обозначения в электрических схемах
|
Е |
Источник ЭДС |
|
R |
Резистор, активное сопротивление |
|
L |
Индуктивность, катушка |
|
С |
Емкость, конденсатор |
|
G |
Генератор переменного тока, питающая система |
|
M |
Электродвигатель переменного тока |
|
т |
Трансформатор |
|
Q |
Силовой выключатель (на напряжение выше 1 кВ) |
|
QW |
Выключатель нагрузки |
|
QS |
Разъединитель |
|
F |
Предохранитель |
|
|
Сборные шины с присоединениями |
|
|
Соединение разъемное |
|
QA |
Автоматический выключатель на напряжение до 1 кВ |
|
КМ |
Контактор, магнитный пускатель |
|
S |
Рубильник |
|
ТА |
Трансформатор тока |
|
ТА |
Трансформатор тока нулевой последовательности |
|
TV |
Трехфазный или три однофазных трансформатора напряжения |
|
F |
Разрядник |
|
К |
Реле |
|
КА, KV, KT, KL |
Обмотка реле |
|
КА, KV, KT, KL |
Контакт замыкающий реле |
|
КА, KV, KT, KL |
Контакт размыкающий реле |
|
КТ |
Контакт реле времени, замыкающий с выдержкой на срабатывание |
|
КТ |
Контакт реле времени, замыкающий с выдержкой на возврат |
|
|
Прибор измерительный показывающий |
|
|
Прибор измерительный регистрирующий |
|
|
Амперметр |
|
|
Вольтметр |
|
|
Ваттметр |
|
|
Варметр |
