Инструменты для обработки гкл

Название. Приспособление.

Фреза-предназначена для Резка по формату гкл для устройства Отверстий в ГКЛ.

Насадка миксерная-предназначена для приготовления растворных Смесей.

Короб шпаклевочный-Предназначен Для приготовление растворных смесей.

Кельма-предназначена Для тщательного перемешивания

Смеси из короба.

Шпатель узкий-Предназначен для заделки стыков ГКЛ и ГВЛ.

Шпатель угловой-предназначен для шпаклевки внутренних углов.

Приспособление для Шлифования зашпаклёванных швов.

Шлифования.

Правило. Разравнивание гипсовой штукатурной

Смеси.

Шпатель широкий-Предназначен Для заделки стыков ГКЛ.

Кромочный рубанок-Предназначен для Снимает фаски с ГКЛ.

Рубанок обдирочный-Предназначен Для выравнивание кромок.

Дрель-перфоратор-предназначен Для высверливания отверстий.

Зубчатый шпатель-Предназначен Для нанесения клеевого состава.

Ручки-предназначены Для переноса ГКЛ.

Инструмент для подготовки поверхностей.

Металлическая щетка-Предназначена для отчистки поверхности

Стальной скребок-предназначен для отчистки поверхности.

Щетка-предназначен применяется для очистки основания.

Кисть макловица-предназначена используют для промывки.

Валик меховой-предназначен применяют для окрашивания водно- -клеевыми красками.

Кисть ручник-применяется применяется для грунтовки.

Ванночки-применяются содержать окрасочный состав.

Решётки.- Устанавливают в ванночку для снятия

Излишков.

Техника безопасности

Техника безопасности при работе с ручным инструментом

Перед началом работы необходимо поверить состояние инструмента.

Работать можно только исправным инструментом,к которому предъявляются следующие требования:

-металические части и ручки инструментов не должны иметь трещин и сколов.

-молотки,кувалды и другие ударные инструменты должны быть крепко посаженны на прочные ручки:

-деревянные рукоятки ручных инструментов должны быть изготовлены из твёрдых и вязких пород древесены(берёза,кизил,бук)влажность не более 12%

-зубила,скарпели не должны иметь трещин и заусенецев.Во время работы и ударными интсрументом рабочий должен находится в защитныхочках и перчатках.

После работы инструмент очищают и убирают в специально отведённые места.

Техника безопасности при работе с механизированным инструментом к работе с механизированным инструментом допускается рабочие,прошедшие специальное обучение.Работать с механизированным инструментом на приставных лестницах и стремянках запрещается.Электроинструменты можно включать после чательной проверки надёжность изоляции питающих проводов и заземление корпусов электроинструменнтов производить разборку интсрументов,ремонт,регулервоку,снятие и установку дополнительных деталей и насадок разршается только после его полной остановки и отключеней от электро сети во время перерывов в работе и при переноске на другое место инструменты необходимо отключать от электро сети запрещается остовлять без надхора электро инструмент с работующим двигателем.

ТЕХНИКА БЕЗОПАСНОСТИ ПРИ РАБОТЕ НА ВЫСОТЕ

При работе на высоте можно применять только инвентарные сборно-разборные средства подмаматывания,но которые имеются поспорта предприятия-изгатовителя.Они должны обеспечивать безопасность производства работы.Нагрузки на настилы вышек,подметать и столиков не должны привышать установленных паспортами допускаемых значением.Скопление на настилах людей в одном месте не допускается.

Требование вышки,лестниц,стремянки устанавливают на прочном твёрдом оснавнии.

При использовании передвижных вышек не допускается применение погнутых труд,а также труб с трещинами и непровариными швами.Запрещается работать одновременно на двух ярусах по вертикали если нет,если нет склонного настила.Запрещается передвигать вышки с находящимися на них людьми и материалами.Раздвежные стремянки оборудоет устройствами,исключающими возможности самопроизвольного одвига.После работы вышки,лестници столики-стремянки и стремянки должны быть очищены от строительного мусора.Нельзя оставлять инструменты на верхних площадках вышек столиков-стремянок.

Техника безопасности при подготовки повехности

При отчистки поверхности образуется много пыли,поэтому такие раюоты следует выполнят в защитных очках и распиратоах.

При подготовке поверхностей с помощью ударных инструментов работают в зщитных очках и распиратрах применяемую для отчистки поверхности от жтровых пятен сляную клислоту должны доставлять к рабочем и месту в разбавленом виде.При разбовлении кисслоту добавляют в воду,а не наоборот иначе в следствии большого выделения тепла кислато будет разбрызгевится что приведёт к ожогам Помещение в которых проводят работы с кислотой, следует проветривать.

При удалении старой краски химическим способом следует рабоать в резиновых перчатках.

ТЕХНИКА БЕЗОПАСНОСТИ.

Оштукатуривание оконных откосов производят на высоте,поэтому воизбежание травм необходимо соблюдать правила техники безопасности.

Окнные проёмы перед оштукатуриванием должны быть заполненны оконными коробками или закрыты досками крест на крест.Если оконные проёмы не заполнены штукатур должен работать в страховочном поясе производят оконнопошвание

Оконных и дверных коробок следует защитных очках и перчатках.

Техника безопасности.

При подготовки листа к работе производят резку листа рейка для разрезки должна быть достаточно толщины что бы нож не мог соскочить с неё и паранить руку.при обработки кромок и производственных кромка листа не должна двигатся рубанки следует держать правильно.Нужно внимательно следить за своими движениями что бы исключать травмы рук.

Технологическая последовательность.

Облицовка стен помещение листа ГКЛ на клею.

1)Подготовка стен

2)Грунтовка поверхности стен

3)Разметка проектного плана на полу-стены

4)подготовка ГКЛ

5)Приготовление клея

6)нанесения клея

7)оклеивание поверхности стен гипсокартонными листами

8)приготовление шпаклёвки.

9)Заделка стояка КГЛ

10)Грунтование поверхности стен оклеенных ГКЛ

Описание технологической последовательности

Облицовки стен в помещении листами КГЛ на клею

1.Подготовка поверхности железобетонных стен.

Перед тем,как преступить к непосредственному выполнению работ по облицовки стен КГЛ необходимо проделать определённую подготовительную работу.

Монтаж облицовки из ГКЛ можно начинать тогда;когда выполнено остекление в здании обеспеченна температура не ниже 10 градусов;Выполнена разводка электро механических и санитарно технических систем; завершены процессы,связанные с выделение больших количества влаги.до подготовки поверхности проверяют вертикальность и горизонтальность стен.отклонения от горизонтали допускаются на 1 мм длинны до 5 мм,а на всю плоскость не более 10 мм если деффекты превышают норму,дефекты устраняют.выпуклости срубают зубилом.обработка бетонных поверхностей производится с использованием:

1)отчистка стен от пыли,грязи и подтёков металическими счётками,скрбками.

2)предание широховатости:нанести насечки зубилом молотком на глубину 3-4 мм .

2.Грунтование поверхности стен.

Грунтовка «бетоконтакт» предназначенна для обработки плотных оснований: бетонных и натурального камня.Она состоит из полимерной дисперсии с небольшим количеством наполнителем кварцевого песка.Грунтование поверхности грунтовкой «бетоноконтакт» обязательно перед приклеивание КГЛ.Поверхность должна быть сухой,отчищенной от пыли и отлсавивающихся элементов «бетоноконтакт» тщательно перемешивают перед каждым использавынием наносится грунтовка в не разбавленном виде или разбавленном 1:1.

Расход не разбавленной грунтовки 0.3 кг на квадратный метр.»беотоноконтакт» наносят кистью или валиком,при температуре не ниже 5 градусов.Грунтовку наносят в 1 или несколько слоёв,в зависимости от качества поверхности.При использовании валика грунтовку наносят на стены вертикальными полосами.Валик сначло полность погружают в грунтовонный состав,прокатывают по стене,отжимая излишки.Затем приставлят к поверхности и проводят полосу. В начале валик остовляют на поверхности большое количество грунтовки,постоянно уменьшаеющиеся и сходящие на нет в конце полосы.Поэтму валик прокатываю 1-2 раза по одному и тому же месту, растушовывая состав.По стенам валик ведут сначала сверху вниз,затем снизу вверх так грунтовка равномерниее распределяется на поверхности.Последуюющая полоса должна перекрывать пред ведущую полосу на 2-3 сантиметра, что бы не было пропусков.К работам жно приступать после высыхания грунтовки.

3.Разметка проектного положения на полу .

Прежде всего,производят обмер помещения распоожение оконных и дверных проёмов.Состовляется чертёж расположение листов ГКЛ.в качестве ориентиров,облегчающих выполнения разметок использкют оконные и дверны проёмы в несущех стенах здания,к которым должны проёмы в несущих стенах здания и котрым должны быть привязаны монтируемые гопсокортоныые системы.Разметка проектного положение облицовки на полне выпонляется склабным метром или рулеткой.На полу бетонноотбойным приспособлением разбивают опорную линию,на которой размечают место положение листов КГЛ.

4.Подготовка КГЛ

при подготовки и резки листов КГЛ к облицовки необходимо учесть что засоры месту листами КГЛ не должно быть, а засоры между листами и потолками-5 мм. засоры между листами и потолками должен составлять 10-20 мм. С учётом фактических размеров помешения и схемы расположения листов гипсокартонна производится раскрой и обработка листов ГКЛрезку ГКЛ. производят на ровной поверхности.

Надрезать картон и часть гипсового сердечника ножом по резке ГКЛ или при помаши специальных приспособлений:

-резак малый-для отрезания 120 мм.

-резак большой – для обрезания 630 мм.

Надрезанный лист уложить на край стола и надломить надрезанный гипсокартонный сердечник.

Нож для резки ГКЛ разрезать гипсокартон на обратной стороне листа.

В результате обрезки ГКЛ образуется прямая кромка. Образовавшуюся кромку обработать рубанком.

Кромка должна быть ровной, без изломов.

Если обрезанные кромки образуют шов, то их надо предварительно подготовить к шпаклёваною:

Кромочным рубанком снять фаску под углом 45 градусов на 1/3 толщины листа и, не обнажая сердечник, удалить картон вдоль кромки в облости укладки ленты. Со швов должна удалена пыль.

По отметкам листа ГКЛ иесто положение электроразеток, с помощью дрели и насадки фреза, вырезается круглое отверстие диаметром 60мм.

5. Приготовление клея <<фуген>>

Для наклеивания гипсокартонных листов применяется клеящая смесь<<фуген>>, которая приготовленная на основе гипса и предназначена для заделки швов, образуемых гипсокартонными листами со скошенными кромками, заделка тешен на ГКЛ и для приклеивания к ровной поверхности стен гипсокартонных листов.

Клей имеет высокую адгезию с бетоном.

Для приготовления готовой к употреблению клеящей массы необходимо засыпать в чистую емкость с чистой холодной водой сухую массу, равномерно распределяя ее по поверхности до образования сухих островков, выдержать 2-3 минуты перемешать шпателем до образования однородной массы консистенции сметаны.

Время от момента засыпки клеящей массы в воду до начала схватывания клея - около 30 минут. Неочищенные емкости сокрошают это время, поэтому, после каждого замеса по завершению работы, емкость и инструмент должны быть тщательно вымыты.

Минимальная температура поверхностей и воздуха в повешении – не менее 10 градусов.

6. Нанесение клеящего состава<<Фуген>>

Наносится с помощью зубчатого шпателя, наклонённого к поверхности листа под углом 45-60 градусов по периметру и вдоль середины (на растоянии600 мм от торца). При последующей облицовке ГКЛ керамической плитой в середине наносят для надёжности еще две полосы через 400 мм.

Зубчатый шпатель должен иметь зубья прямоугольной формы.

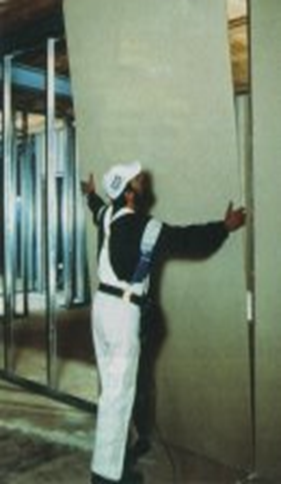

7. Крепление ГКЛ к стене.

Лист поднимают, устанавливают на подкладке(межу торцом листа и полом должен быть зазор, равный толщине ГКЛ) и прижимают к стене.

Выравнивание листа производится с помощью правила, а контроль вертикальности с помощью уровня. Легким постукиванием по правилу, прижатому к листу , резиновой киянкой, лист ГКЛ выравнивается и приводится в вертикальное положение.

От поверхности пола ГКЛ должны отстоять на 10-20 мм, что необходимо, для компенсации его удалений при повышении температуры и влажности внутри помещения. Остальные листы должны быть плотно состыкованными между собой.

В местах, где будет монтироваться навесное оборудование, например: полки, шкафы, клей наносят на всю поверхность листа

8. Приготовление шпатлевки <<фуген>>.

Для заделки стыковочных швов гипсокартонных листов применяется шпатлевка << Фугенфюллер>>, которая приготовлена на основе гипса и предназначена для заделки швов, образуемых гипсокартонными листами со скошенными кромками, заделки тешен на ГКЛ и для приклеивания к ровной поверхности стен гипсокартонных листов.

Засыпать сухую смесь в ёмкость с холодной чистой водой, равномерно распределяя по поверхности, до появления” островков” (макс 2.5 кг смеси на 1.9 л воды).

Выдержать 2-3 минуты для увлажнения засыпанного материала и и перемешать шпателем до получения однородной <сметанообразной консистенции, не добавляя больше сухой смеси.

Не допускается добавление в шпаклёвочную смесь других компонентов.

Так как это ведёт к значительному ухудшению его свойств!

Загустевший раствор шпатлёвки не использовать, добавление воды и перемешивание не обеспечивает восстановление его рабочих свойств. Загрязнённые ёмкости и инструменты способствуют сокращению продолжительности возможного применению материала.

Продолжительность сохранения рабочих свойств раствора шпатлёвки до начала загустевания не меньше – 10 минут.

9.Заделка стыков

Приготовленную шпаклёвочную массу загружают в специальный короб(из нержавеющей стали)для шпаклёвочных работ.

При использовании шпаклёвочной смеси «Фугенфюллер», стыки ГКЛ необходимо выполнить армирования шва при помощи самоклеющиеся стеклосетки (серпянки).Необходимо следить, что бы на армирующей ленте не образовались пузыри или складки.

После армирования шва по всей ширине ленты наносят слой шпаклёвки, слегка подваливая его через отверстие сетки, для более полного заполнения шва. Готовый раствор наносят шпателем. На стык, образованный облицовочным картоном, утонёнными кромками, нанести шпателем слой шпаклёвки вертикальным движение выровнять уложенную массу, одновременно снимая излишки шпаклёвки. Уложить армирующую ленту, плотно вдавив шпателем в слой шпаклёвки, до затвердевания. Дать шпаклёвки высохнуть 12-24 часа.

Накрывочной слой шпаклёвочной массы наносят только после окончательного схватывания грунтовочного слоя. Для нанесения накрывочного слоя используют шпатель шириной 20-30 см. Этот слой заполняет оставшиеся неровности, излишек шпаклёвки удаляется широким шпателем.

Стыки, образованные кромками, шпаклюются более широким слоем. Края накрывочного слоя должны обеспечить плавное сопряжение между стыками ГКЛ. Плавность этого сопряжения контролируется правилом, между которым и плоскостью сопряжения не должно быть просветов. При на несении 1 и 2 слоя, шпаклёвочная масса не должна оседать, выступать из шва.

Армирующую ленту, согнутую под углом, наклеивают на стык, слега продавливая шпаклёвку через отверстие стекло сетки. грунтовочный слой шпаклёвки распределяют по стыку с помощью специальных шпателей для шпаклёвки внутренних углов. Шпатель перемещают подострым углом к обрабатываемой поверхности излишки шпаклёвочной массы снимаю с помощью обычного шпателя. после высыхания шпаклёвочного слоя, прошлифовать шлифовальной бумагой, не повреждая облицовочный картон. Шлифовальную бумагу закрепляют на шлифовальную колодку. Затем прогладить влажной губкой.

10.Грунтование поверхности гкл

Грунтовка придаёт однородность, уменьшает её пористость поверхности ГКЛ, увеличивает адгезию с последующими слоями отделки. Подготовив поверхность гипсокартонных листов приступают к её грунтовки, Грунтовку наносят в один слой. При использовании валика грунтовку наносят на стену вертикальными полосами. Валик сначала полностью погружают в грунтовочный состав, прокатывают по сетке, отжимая излишки. Затем приставляют к поверхности и проводят полосы. Вначале валик оставляют на поверхности большое количество грунтовки, постоянно уменьшающиеся и сходящие на нет в конце полосы. Поэтому валик прокатывают 1-2 раза по одному и тому же месту, Растушовывая состав.По стенам валик ведут сначала с верху в низ, затем с низу в верх-так грунтовка равномернее распределяется на поверхности. Последующая полоса должна перекрывать предыдущею на 2-3 см что бы не было пропусков.

Приклеивание осуществляется путём нанесения с помощью зубчатого шпателя 4-ох тонких полос смеси по все длине гипсокартонной стене. В местах оконных дверных проёмов, умывальников, кронштейнов, дымоходов и т.п.

Клея плиту поднимают её аккуратно устанавливает на деревянных подкладках подложенные у стенки для образования 10 мм засора с полом прижимает к стене и выравнивает с помощью отвеса или уровня. Подкладки удаляются лишь после схватывания клея как правило, при этом их выравнивание можно производить лишь до того момента, пока клей не начнёт схватывается. В ходе работ следует стремится подряд не меняя двух, а лучше трёх листов гипсокартонной смеси из одного замеса. Выверну установки этих ГКЛ рекомендуется производить одновременно. Постукивая по ним резиновым молотком используя правила, плотно стыкуете одну плиту с другой и выравнивайте полвертикали и по одной линии. Не допускается образование криво образных швов на стыках, то есть листы гипсокартона следует располагать в распашку, расставляя при этом зазоры в 5-10 мм для последующей заделки и шпакливания. Следующие требования

-должно быть прочныи,не иметь осыпающихся участков.

-не должно подвергатся пространственной деформации;

-должно быть защищено от влияния избыточнй влажности;

Получение расчетным путём потребности материалов по каждой статье калькуляции для составления сметы нужно умножить на стоимость их прас-листу магазина.После утверждения сметы на материалы заказчиком закупаем необходимые для облицовки материалы и завозим их на объект.

Монтаж блицовки оуществляют в следующей последовательности:

1. Очищаем облицовываемую поверхность от пылигрязи,отстатков кладочного раствора и других загрезненй.

2. В соответствии со схемой раскладки гипсокортоных листов в местах соприкосновения со стеной на отчищенной поверхности наносим полосы грунта.Поскольку кирпичная кладка характиризуется достаточно высокий гипсокопичностью,в качестве грунта используется «тифигрунда».Полосы наносим кистью шириной 120-150 мм,втирая грунт в основания.

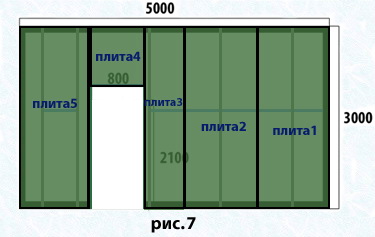

3. Готовым ГКЛ к наклейке.Обшивку будем нести с лева на право картинамы.Первая картина предстовляет собой целый лист ГКЛ размером 3000х1200х12,5 мм.Лист кладём перпендикулярно облицовываемой паверхности подкладки тыльной сторонй вверх.Для формирования торцом ГКЛ и полом перпендикулярно стене укладываем 2 подкладки из обрезков ГКЛ

4. Затворяем монтажный клей «перлфикс».Для этого в чистую ёмкость наливаем отдозированную на замес кол-во воды.В воду всыпаем клей в соотношении 2 части клея на 1 часть воду дозирование ведём объёмным методом.Смесь перемешиваем 2-3 минут до кашецо образной консистенции.Клей наносим на тыльную поверхность лица кучками.По периметру кучки следует друг за другом,А по середине растояние между центрами кучек должно состовлят в среднем 300 мм.

5. Устанавливаем первй по ходу монтажа в соответствии с раскладкой изображённой на рисунке 5.10 в евый угол комнаты на подкладке так,что бы между полом и тоцом листа остался зазор в 12,5 мм. Перед установкой с продольной кронки срезаем утонение,снимаем фаску под углом 22,5 градуса. На 2/3 толщены листа. Примыкаем лист к стене через разделительную ленту.Лист рихтуем по метростату,осажегоя его в проектное положение резиновой киянкой. Если ризиновай киянки нет,то рихтуем осуществляем через деревянную прокладку. В любом случае наносить удары металоическим молотком по ГКЛ во избежание его повреждения нельзя

6. Готовым к монтажу вторую картину с помощью техже приёмов что и первой. Крепим картину 2 на стену целиком. Полсе набора прочности клеем пилкой по ГКЛ, используя края оконного проёма как шаблон, вырезаем в нём отверстие.

7. Анологично готовим и клеим на стену картину 3, обрезав её по фармату.

8. Крепим на стену вставку размером 360х640 мм

9. Картины 4,5 и вставку 2 раскраиваем и крепим анологично

10. Наризаем по фармату для облицовки оконных проемов радиаторных ниш.

11. Облицовываем радиаторные ниши и откосы оконных проемов.Стыки ГКЛ на оконных проёмов и радиаторных нишах оклеиваем прифорировонным уголком.

12. На продольные стыки ГКЛ наклеиваем ленту для швов и омоноличивыаем их «Фугенфюллером». Внутренний угол помещения усиливаем с помощью свёрнотой под углом 90 градусов серпянки, наклеивая ее на угол, и вышпаклевываем «фюгенфюллером».

Применр расчета облицовки С 623 стен по металлическому каркасу. Рассчитать потребность материальных ресурсах и описать технологию монтпжп облицовки каркасного типа С 623 для помещения 3 в котором согласно плану здания,проложенны по стене сантехнические разводки растояние внутренней поверхности стойки каркаса от наружной стены равно 56 мм
