23. Конструктивное обеспечение изоляционных свойств панельных стен. Конструкции закрытых, дренированных и открытых стыков.
Конструктивного обеспечения изоляционных свойств панельных стен достигают выбором материалов панелей, их фасадных защитно-отделочных слоев и соответствующей конструкцией стыков.
Стыки панелей должны исключать возможность проникания атмосферной влаги на внутренние поверхности ограждений, препятствовать переувлажнению материалов заполнения стыков и прилегающих к стыкам участков стен. Сопротивление стыков панелей воздухопроницанию и их теплозащитные свойства должны удовлетворять требованиям СНиП II-3-79**.
По способу обеспечения изолирующих свойств стыки панелей подразделяются на закрытые, дренированные и открытые. Применение каждого из названных типов стыков следует предусматривать в соответствии с климатическими условиями района строительства и конструкцией наружных стеновых панелей.
Конструкции горизонтальных и вертикальных стыков следует предусматривать однотипными, например, не допускается проектировать вертикальные стыки открытыми, а горизонтальные закрытыми и наоборот.

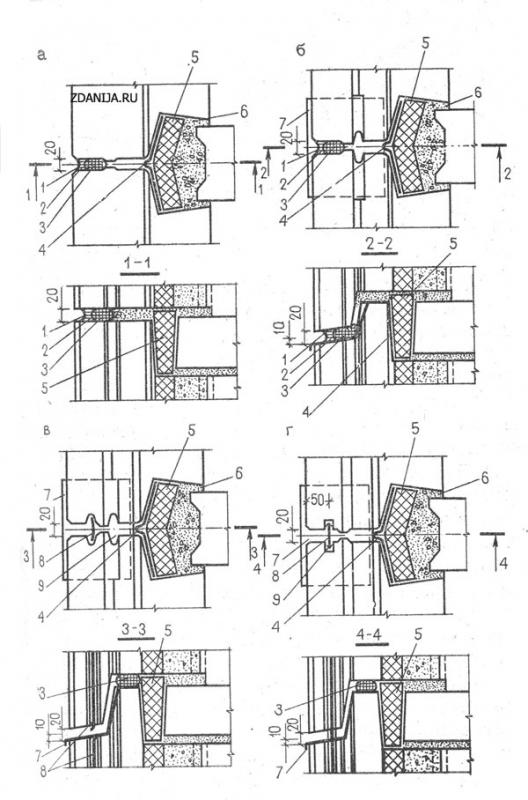

Закрытые стыки (рис. а) имеют загерметизированную синтетическими мастиками внешнюю зону (устье). Мастики наносят по уплотняющим шнуровым прокладкам , установленным на клею. Наличие упругих прокладок дает герметикам возможность свободных деформаций. Благодаря хорошей адгезии к бетону и большой растяжимости, герметизирующие мастики (герметики) компенсируют температурно-влажностные деформации панелей без раскрытия стыков, обеспечивая тем самым их водо- и воздухоизоляцию. В качестве герметиков используют пленочные (полисульфитные, силиконовые) или объемные нетвердеющие (поли-изобутиленовые и др.) мастики, сохраняющие свои основные свойства при температурах до —40 °С. Долговечность герметизирующих материалов не превышает 20—30 лет, т. е. существенно ниже долговечности конструкций здания. Поэтому при конструировании стыков предусматривают возможность смены герметиков и защиты их от прямого воздействия солнечных лучей — одной из основных причин старения герметиков. С этой целью герметик размещают в глубине устья, покрывают полимерцементными составами или светоотражающей покраской. Конфигурацию устья стыков проектируют таким образом, чтобы установка герметиков не встречала затруднений и смена их происходила бы снаружи с навесных люлек, без нарушения нормальной эксплуатации дома. Для этого в устье предусматривают компенсаторы зазора (бетонные приливы, которые исключают возможность плотного смыкания панелей в устье).
Дренированные стыки (рис. б) аналогичны закрытым, но дополнены конструктивными устройствами, позволяющими поэтажно отводить наружу воду, случайно проникшую в стык. Водоотводящими устройствами служат: декомпрессионная полость в вертикальном стыке (местное уширение зазора стыка в виде вертикального цилиндрического канала), небольшие отверстия и водоотводящие фартуки (из алюминиевых сплавов, фольгоизола, кислото- и морозостойкой резины), расположенные в местах пересечения вертикальных и горизонтальных стыков. В горизонтальных стыках дополнительной водоотводящей мерой служит их специальная профилировка с противодождевым гребнем.
Открытые стыки (рис. в) имеют открытое устье, в которое может попадать вода, но ее проникание в глубину ограждения исключено за счет специальных конструктивных устройств. В горизонтальных стыках основные конструктивные меры водоотвода — устройство противодождевых гребней высотой до 120 мм и водоотводящих фартуков; в вертикальных стыках — водоотбойных экранов из алюминиевой, неопреновой или резиновой ленты. Позади экрана располагают декомпрессионную полость, а на стыковых гранях панелей иногда устраивают наклоненные наружу дренажные борозды. Открытые стыки применяют для трехслойных стен с гибкими связями в любых климатических условиях. В этом случае увеличение теплопотерь в стыке минимально: утепляющий слой конструкции расположен за пределами устья. В стыках трехслойных панелей с жесткими связями и в однослойных теп-лопотери через открытое устье больше. Поэтому открытые стыки в стенах из таких панелей используют только в теплом и умеренном климате: в панелях из легкого бетона плотностью до 1200 кг/м3 в районах с расчетной зимней температурой не ниже —17 °С, из легкого бетона с плотностью до 950 кг/м3 — не ниже —22 °С, трехслойных панелей с жесткими связями — не ниже —27 °С.
В колодцах вертикальных стыков всех типов следует предусматривать воздухоизоляцию с помощью воздухозащитных лент и (или) уплотняющих прокладок, устанавливаемых на клеях.
В вертикальных и горизонтальных стыках всех типов (кроме стыков панелей из ячеистых бетонов) рекомендуется предусматривать теплоизоляцию вкладышами из пенополистирола или других теплоизоляционных материалов. Допускается при обосновании теплотехническими, прочностными и экономическими расчетами применять для теплоизоляции стыков их замоноличивание легким бетоном на пористых заполнителях.
