2. Если датчик кислорода исправен, но напряжение на выходе датчика за пределами рабочего диапазона, то возможными причинами могут являться:
неисправность форсунки
подсос воздуха во впускном тракте
неисправность датчика расхода воздуха / датчика температуры охлаждающей жидкости /клапана продувки абсорбера.
неисправности разъёмов и проводки
Внешние проявления неисправностей При резком ускорении - плохая разгонная динамика, вплоть до провалов или неполное сгорание смеси (богатит). Плохая топливная экономичность.
П
ричины
неисправностей

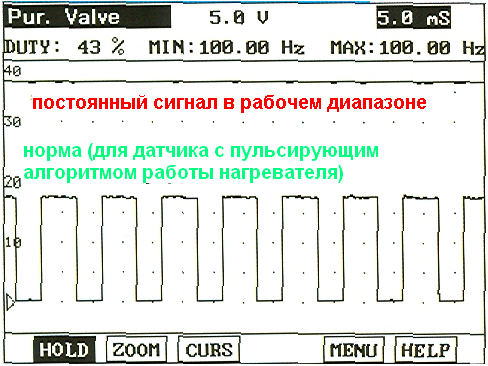

отказ нагревательного элемента.
неисправности проводки - обрыв, короткое замыкание.
П
ример
Описание : повышенное содержание вредных веществ в отработавших газах. Неисправность повторялась каждый раз в начале зимнего периода.
Причина : нагревательный элемент должен включаться после того как влага вокруг зонда полностью испарится, но в этом случае включение происходило сразу же после запуска двигателя, поэтому перепад температур вызывал растрескивание керамики и обрыв электрода. Рис. б)
Д
атчик
скорости автомобиля (VSS)
Назначение датчика:Датчики скорости автомобиля осуществляют мониторинг окружной скорости выходного вала КПП для дальнейшего пересчёта в скорость движения автомобиля.

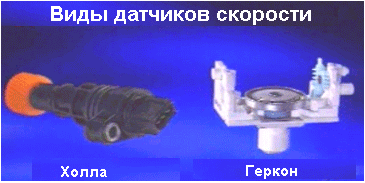

Виды датчиков:
Геркон
Холла
Принцип действия: В обоих случаях при вращении формируется импульсный сигнал, частота которого пропорциональна угловой скорости.
Р
оль
в процессе управления двигателем:
Корректировка количества подаваемого в двигатель топлива и угла опережения зажигания в зависимости от скорости движения автомобиля. Количество впрыскиваемого топлива зависит от скорости движения автомобиля. Если при малой скорости движения автомобиля водитель до отказа нажмёт на педаль акселератора, то контроллер может воспринять это как сигнал выдать больший крутящий момент. С другой стороны, если тоже самое произойдёт на большой скорости, то контроллер может воспринять это как сигнал увеличить скорость движения.
Описание работы и устройства: Датчики Холла по принципу работы и устройству аналогичны датчикам положения коленвала
В датчиках типа геркон, на роторе, закреплённом на гибком валу тросика спидометра равномерно расположены 4 постоянных магнита, при прохождении которых вблизи герметичной стеклянной колбы, происходит замыкание находящихся внутри контактов.
Далее сигнал с датчика поступает на блок управления двигателем.
Неисправности (vss).
Неисправность датчика скорости, особенно это актуально для автомобилей с АКПП, может вызывать останов двигателя на режимах замедления и разгона. Внешние проявления неисправностей : обороты холостого хода немного повышены и плавают
переключение передач на более низких оборотах, троганье автомобиля с места со 2-ой или даже 3-ей передачи.
Причины неисправностей: неисправности проводки (обрыв или короткое замыкание - никакой сигнал не определяется
помехи - скорость по приборам выше реальной скорости движения автомобиля или даже при остановке контроллер определяет состояние автомобиля как движение.
Пример Описание : XG c АКПП - троганье автомобиля с места со 2-ой или даже 3-ей передачи. При нажатии на педаль акселератора происходил останов двигателя. Показания HI SCAN PRO даже при неподвижном автомобиле – 40 –70 км/ч.
Причина : Помехи. Контроллер их расценивал как движение автомобиля. Рис. б)
Применимость: все автомобили, особенно те, где сигнал с VSS поступает на контроллер двигателя с блока TCU (антипробуксовочной систем.
Система впрыска Мotronic
1
- топливный бак; 2 - топливный насос; 3 -
топливный фильтр; 4 - аккумулятор топлива;
5 - топливный демпфер; 6 - регулятор
давления топлива; 7 – электронный блок
управления; 8 - катушка зажигания; 9 -
распределитель зажигания; 10 - свеча
зажигания; 11 - форсунка; 12 - пусковая
форсунка; 13 - регулятор состава смеси;
14 - дроссельная заслонка; 15 - датчики
положения дроссельной заслонки; 16 -
расходомер воздуха; 17 – датчик температуры
воздуха; 18 - лямбда-зонд; 19 - термореле;
20 - датчик температуры охлаждающей
жидкости; 21 - регулятор холостого хода;
22 - винт регулировки холостого хода; 23
- датчик ВМТ; 24 - датчик положения
коленвала; 25 -аккумуляторная батарея;
26 - замок зажигания; 27 - управляющее реле;
28 - реле бензонасоса
