Обробка результатів
1. 3а каліброваним сигналом напругою 1 мВ визначити масштаб напруги 1/ n (мВ/мм), де n – висота калібровочногосигналу.
2. Знаючи масштаб напруги і висоту зубців, визначити Е.Р. С. зубців.
3. За швидкістю руху стрічки визначити масштаб часу 1/ v (с/мм).
4. Визначити часові інтервали зубців за масштабом часу і відстанню між зубцями.
5. Знайти ритм роботи серця - часовий інтервал " t " між зубцями "R –R ".
6. Обчислити висоту серцевих скорочень(ЧСС) за формулою ЧСС = 60 / t ,
де t - значення часового інтервалу, с.
Завдання для самостійної роботи
Біопотенціали. Природа і механізм виникнення.
Біопотенціали дії і біопотенціали спокою.
Фізичні основи теорії Ейнтховена.
Означення електрокардіограми.
Будова і принцип роботи електрокардіографа.
Як записати електрокардіограму?
Розшифрувати значення характерних зубців електрокардіограми.
Лабораторна робота № 8 комп’ютерна томографія
За допомогою комп'ютерного томографа можна вивчати всі частини тіла, всі органи, досліджувати положення, форму, величину, стан поверхні і структуру органа, визначати ряд функцій, у тому числі кровопостачання органа.
Комп'ютерна томографія дозволяє визначити густину довільної ділянки досліджува-ного об'єкта. Комп'ютерна рентгенівська томографія - метод пошарового рентгенологічного дослідження органів і тканин, який ґрунтується на опрацюванні рентгенівських зображень поперечного шару, виконаних підрізними кутами за допомогою комп'ютера.
Мета роботи: ознайомити студентів з будовою і принципом роботи комп'ютерного томографа, ілюстрації, інструкції для томографів..
Теоретичні відомості
Комп'ютерна томографія - сучасний інструмент дослідження органів і систем організму. Комп'ютерна рентгенівська томографія (КТ) -двомірне зображення тканини, що знаходиться на певній досліджуваній глибині в організмі пацієнта. Принцип комп'ютерного томографа полягає в тому, що джерело рентгенівських променів обертається навколо досліджуваного органа з зупинкою через певне число градусів, наче розглядаючи його з усіх боків. Інформація передається на детектор, а потім перетворюється в електричні імпульси, які надходять на ЕОМ. Отримана інформація відтворюється на екрані монітора, а також записується на носії даних.

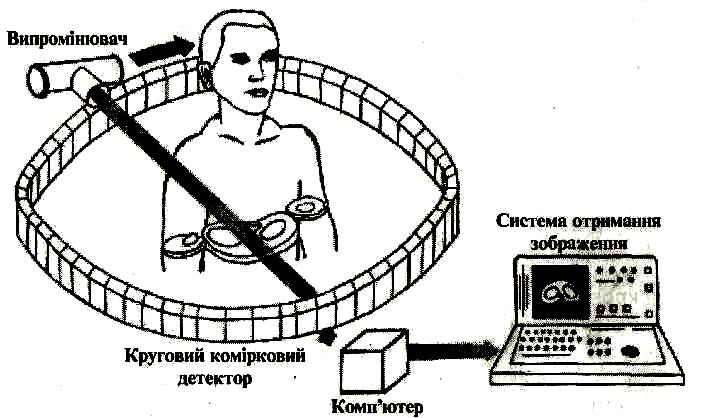

Схема отримання комп'ютерних томограм вказана на рис.1.
Вузький рентгенівський пучок "проглядає " людське тіло по колу. Проходячи через тканини, величина інтенсивності променя зменшується, що обумовлено поглинанням у тканинах і залежить від густини і атомного складу тканин, також від довжини його хвилі.
Рис.1.
По інший бік від пацієнта і трубки встановлена кругова система датчиків рентгенівського випромінювання, кожен з яких перетворює енергію випромінювання в електричні сигнали, які, трансформуючись у цифровий код, зберігаються в пам'яті комп'ютера. Зафіксований сигнал вказує на ступінь послаблення пучка в певному напрямі. Обертаючись навколо пацієнта, рентгенівський випромінювач "проглядає" досліджуваний об'єкт під різними кутами. За час обертання випромінювача здійснюється накопичення і опрацювання цифрової інформації під управлінням процесора, створюючи на екрані монітора відповідне зображення, яскравість окремих частин якого пропорційна густині тканин, через які проходить пучок випромінювання. Більшим значенням густини відповідатимуть більш світліші області зображення. За допомогою клавіатури комп'ютера лікар може збільшувати як саме зображення, так і його окремі частини, вимірювати розміри органа, визначати густину кожної ділянки органа в умовних одиницях. За серією двомірних зображень можна відтворити об'ємне зображення об'єкта.
Вкажемо на переваги комп'ютерної томографії над рентгенівською томографією, при якій пучок, проходячи через об'єкт, фіксується плівкою і утворює на ній приховане зображення, яке стає видимим лише після проявлення плівки.
При КТ на зображення досліджуваного шару не накладаються тіні від сусідніх шарів. Комп'ютер розраховує величину поглинання рентгенівського випромінювання в малому об'ємі скануючого шару. Інформація про густину окремих ділянок тканини може бути подана у вигляді цифр, графіків чи у вигляді точок в координатній сітці. Відзначимо, що комп'ютерний томограф фіксує різницю в густинах тканини всього в 0,5 %, тоді як звичайна рентгенограма - лише 15-20%.

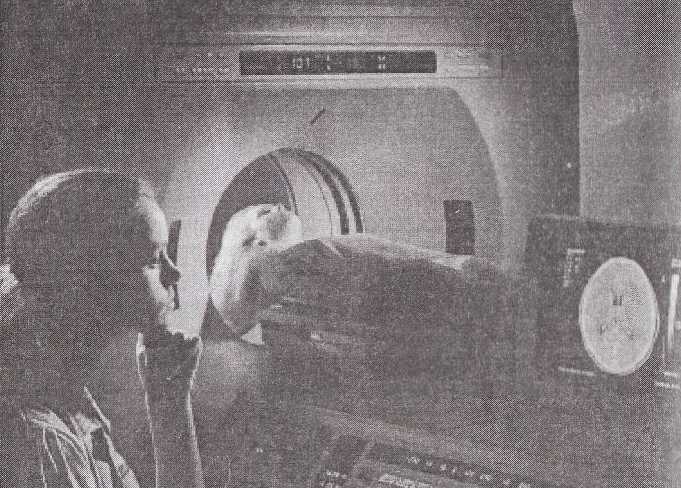

Комп'ютерний томограф складається (рис.2) зі штатива, на якому кріпиться рама, у якій встановлені обертаюча по колу рентгенівська трубка і розташовані детектори. У штативі є отвір, у який встановлюється стіл для вкладання пацієнта. З пульта управління цей стіл можна пересовувати відносно трубки - детектора і тим самим вибрати шари досліджуваного
об'єкта. Сучасні томографи дозволяють отримати зображення тонких шарів завтовшки від 1 до 5 мм.
Значення КТ не обмежується її використанням у діагностиці захворювання. Під кон-тролем КТ проводять пункції і біопсію різних органів і патологічних осередків.
За допомогою КТ можна здійснювати контроль за консервативним і хірургічним лі-куванням хворих, визначати місце локалізації пухлинного утворення для прицільного наведення на нього джерела випромінювання. На комп'ютерних томографах Tomos-can LX, Tomoscan SR час сканування складає до 10 с, а поглинута доза пацієнтом досягає 0,02 Гр.
Невід'ємною частиною КТ є міні ЕОМ з пакетом програмного забезпечення, з допомогою якого здійснюється всебічний аналіз і отримання гістограм, виділення зони інтересу, конструювання зображення в різних проекціях. Зображення об'єкта може бути показане на екрані монітора, а також отримане на плівці чи збережене на магнітному носії інформації.
Рис.2.
