3. Паровая турбина как объект регулирования
в подавляющем большинстве случаев паровые турбины в энерrетике используются в качестве первичных двиrателей для привода синхронных электрических reHepaTopoB. Так как вырабатываемая электрическая энерrия ниrде в энерrосистеме не aKкумулируется, то ее производство в любой момент времени должно соответствовать потреблению. Критерием этоrо соответствия является постоянство частоты сети параметра, значение KOToporo в установившемся режиме одинаково для любой точки энерrосистемы. Номинальное значение частоты сети в России равно 50 rц и должно поддерживаться с высокой точностью.
Частота переменноrо тока j' определяется частотой вращения п приводимоrо турбиной синхронноro reHepaTopa и связана с ней соотношением j'= рп, (9.1) rде р число пар полюсов reHepaTopa. При р =1 частоте j' =50 rц соответствует п = 50 c1 (3000 об/мин). rенераторы, при водимые во 1 вращение тихоходными турбинами с п == 25 с , имеют две пары полюсов, для них р= 2. Требование постоянства частоты определяет oдну из основных задач реryлирования турбины: coхранение частоты вращения ротора турбоrенератора, и следовательно, турбины постоянной и близкой к номинальной, несмотря на изменения наrpузки.
Если турбина предназначена для комбинированной выработки электрической и теплвой энерrии
(так называемые теплофикационные турбины), то наряду с поддержанием постоянной частоты врашения ротора турбины ставятся дополнительные условия сохранения неизменными давлений в камерах реrулируемых отборов или за турбиной при изменениях тепловой наrрузки.Для выполнения этих и ряда друrих задач, KOTOрые будут рассмотрены в дальнейшем, паровые турбины снабжаются системами автоматuческого регулuрованuя.
Рассмотрим некоторые свойства турбины как объекта реryлирования. На рис.9.1 представлены

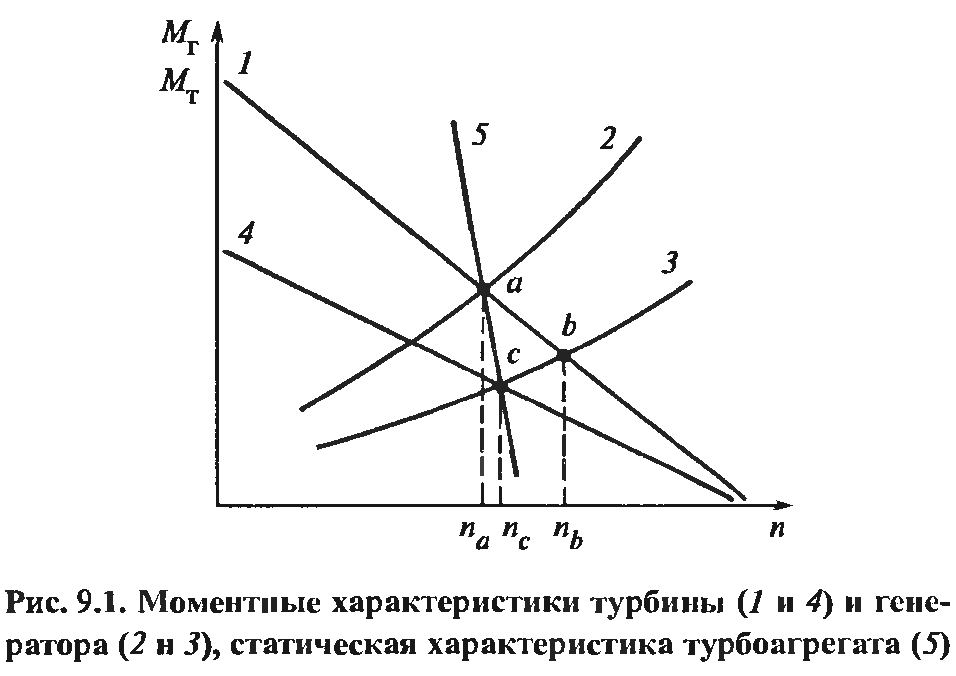

кривые изменения крутящеrо момента М Т ' развиваемoro паром, расширяющимся в турбине (кривая 1), и тормозящеrо момента сопротивления на валу reHeратора М r (кривая 2). Моментные характеристики турбины построены для постоянноrо расхода пара, что при неизменных параметрах пара соответствует определенному открытию реrулирующих клапанов. Установившемуся режиму работы, при котором М Т = М р соответствует пересечение моментных xaрактеристик в точке а при частоте врашения па' При изменении наrpузки электрической сети, Ha
пример при
отключении некоторых потребителей,
характеристика reHepaTopa сместится в
положение,определяемое кривой 3. Если
параметры пара и положение реryЛИРУЮlllИХ
клапанов турбины OCTaнутся неизменными,
то новый стационарный режим paботы
турбоаrреrата будет достиrнут в точке
Ь. Taким образом, турбина и reHepaTop MOryT
переходить от одноrо устойчивоrо
режима работы к дpyгому без какоrолибо
воздействия на них за счет oднoro лишь
саморегулированuя. Самореrулирование
определяется тем, что в точке пересечения
MOMeHTных характеристик
П
ри
отсутствии автоматическоrо реrулирования
все возможные установившиеся режимы
работы турбоаrреrата соответствуют
линии 1, которая является в этом случае
ero статической характеристикой.
Следует, однако, заметить, что возникающие
в процессе самореrулирования изменения
частоты вращения недопустимо велики
в отношении как качества отпускаемой
электрической энерrии, так и надежности
турбины и reHepaTopa. Возникает, следовательно,
необходимость управлять турбиной таким
образом, чтобы частота вращения poтора
оставалась постоянной или изменялась
в заданных узких пределах. При
нарушении установившеrося режима работы
уrловое движение валопровода турбоаrреrата
описывается уравнением
rде
J суммарный момент инерции валопровода,
Kr' м 2; d ro / d 't уrnовое ускорение
валопровода, с 2.
Из уравнения следует, что восстановление установившеrося режима возможно только при из мене нии одноro из моментов М Т или М " Воздействие на удаленных и рассредоточенных потребителей электрической энерrии с целыо изменения их мощности, конечно, невозможно, если не считать частотную разrрузку в энерrосистеме. Поэтому для паровых турбин остается единственный способ peryлирования воздействие на момент, развиваемый паром на рабочих лопатках. Иными словами, при изменении наrрузки сети и смещении MOMeHTной характеристики reHepaTopa следует также CMeстить и моментную характеристику турбины изменением расхода пара. Hoвый равновесный режим работы будет достиrнут в точке с при частоте вращения п с , лишь незначительно превышающей па' Все возможные установившиеся режимы работы турбоаrреrата при совместном изменении xapaKTe ристик турбины и reHepaTopa определяются инией 5, которая является статической характеристикоЙ управляеМО20 тур60а2ре2ата.
Допуская некоторое небольшое отклонение частоты вращения от заданноrо значения, можно использовать ero в качестве командноrо импульса для автоматическоrо управления турбиной. На этом фундаментальном принципе управления по ОТКЛОнению построены все без исключения системы peryлирования частоты вращения турбин. Для повышения быстродействия в них MOryT быть использованы дополнительные импульсы по уrловому yCKOрению dro/d't или по наrрузке (возмущению).
