Столбчатые фундаменты: узлы, сопряжения, детали.
Применяют при строительстве малоэтажных зданий, передающих на грунт давление меньше нормативного, или при глубоком заложении несущего слоя грунта основания 3-5м.
Столбчатые фундаменты могут бать монолитными и сборными. При стеновой конструктивной системе сооружения, они устанавливаются под углами стен, в местах пересечений наружных и внутренних стен, но не реже чем через 3-5м по длине стены.
Фундаментные столбы связывают ж\б балками, на которых возводят стены. Для предохранения балок при осадке здания от выпирания грунта, под ними оставляют зазор 5-7см, а при предотвращении выпирании балок, вследствие пучения грунтов оснований, устраивают песчаные отсыпки на глубину 50-60 см.

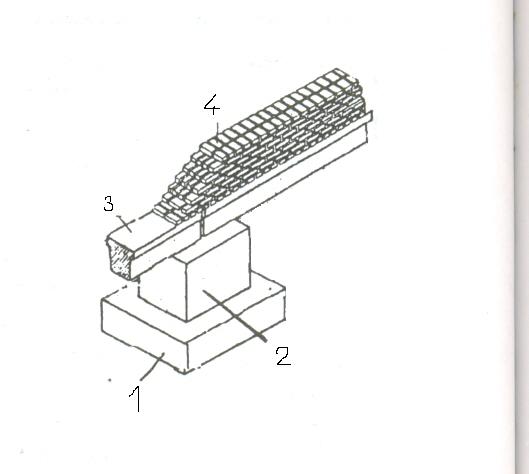

Фундаментная опорная плита – подушка
Фундаментный столб
Фундаментная балка
Кирпичная кладка
Для каркасных зданий применяют сборные фунд-ые элементы в виде «стаканов» или «пирамид», установленных на фунд-ые подушки, уложенные по песчаной подготовке высотой 5-10 см
Фундаментный столб
Цементный раствор
Железобетонный блок стаканного типа
Блок «стакан»
ж\б опорная плита
Сплошные фундаменты. Узлы, сопряжения, детали.
Устраивают при значительных нагрузках от сооружения, низкой несущей способности грунтов основания, при недопустимости неравномерных осадок здания. Фундаментные плиты могут иметь плоскую и ребристую конструкцию.
Железобетонная плита
Колонна
Железобетонный блок стаканного типа
Свайные фундаменты. Типы свай (классификация по виду сечения, в зависимости от способа погружения в грунт). Элементы свайных фундаментов (оголовок, ростверк). Возможные варианты месторасположения свай на строительном участке. Узлы и детали свайных фундаментов.
Типы свай:
По способу погружения в грунт
Забивные – погружают в грунт в готовом виде.
Набивные – изготовляю непосредственно в грунте в заранее пробуренных скважинах.
Вдавливаемые сваи - это тот же забивной тип, но его забивка осуществляется не с помощью копра, а путём вдавливания. В сравнении с забивными, вдавливаемые стоят дороже, но они незаменимы при возведении фундамента в местах, где уже имеется значительное количество построек.
Винтовые сваи имеют вид стальных труб, в нижней части которых установлены металлические спиральные шнеки. Их вкручивают в грунт при помощи специального оборудования. Основными преимуществами являются отсутствие нужды в экскаваторных работах и бетонировании, возможен демонтаж и дальнейшее использование.
По виду сечения
сплошным (полнотелые сваи)
полым (пустотелые сваи и сваи-оболочки). Принципиального различия между сваями пустотелыми и сваями-оболочками нет. Обычно при диаметре (стороне) поперечного сечения сваи до 800 мми наличии внутренней полости сваи называют пустотелыми. При тех же условиях, но при диаметре более 800 мм сваи относят к оболочкам.
Квадратные
Квадратные с круглай полостью
круглые
Элементы свайных фундаментов:
Ростверк. Служит для равномерной передачи нагрузок по сваям, так же как опорная конструкция для возводимых элементов сооружения. Ростверки могут быть ж\б монолитные, сборно-монолитные и сборные.
Варианты устройства сборного, сборно-монолитного и монолитного ростверка с опиранием на оголовки свай показаны на рис.
-
Сборно-монолитный ростверк
1 - набивная свая; 2 - армированный оголовок из монолитного бетона; 3' - монолитный железобетонный ростверк;5' - арматурные стержни сопряжения оголовка сваи с монолитным ростверком; 6 - полость сваи (заполняется бетоном в зоне промерзания, ниже - песком или местным грунтом);
Сборный ростверк
1-своя; 2- сборный ж\б ростверк; 3- оголовок сваи;6- арматура сваи;10 –бетон замоноличивания; 11-12-стальная деталь;13- панель перекрытия; 14-несущая стена;15- цементный раствор.
Монолитный растверк.
Несущая стена
Перекрытие
Монолитный ж\б ростверк
Лопасть сваи
Винтовая свая
В монолитном варианте свариваются арматура сваи и каркас растврка.
При монтаже сборных элементов ростверка арматуру сваи приваривают к монтажным петлям ростверка, используя нужной длины арматурные стержни и закладную деталь. После устройства ростверка все стыки и швы заполняют мелкозернистым бетоном или цементным раствором.
Оголовки (насадки).
Главным образом оголовки для равномерного распределения нагрузки на сваи при устройстве сборных фундаментов с нижним ростверком.
