61.Промежуточные опоры карданных передач. Назначение и конструкция промежуточной опоры

При размещении одного агрегата относительно другого на некотором расстоянии крутящий момент передается через промежуточные соединения или карданные передачи.

Промежуточные соединения служат для передачи крутящего момента от одного вала другому, геометрические оси которых могут не совпадать. Их устанавливают обычно на тракторах между валом сцепления и первичным валом коробки передач. По числу шарниров промежуточные соединения делятся на одинарные (с одним шарниром) и двойные (с двумя шарнирами и валом между ними). По конструкции различают жесткие (состоящие из металлических деталей) и мягкие — с упругими (резиновыми) рабочими элементами. В основном на тракторах используют мягкие (упругие) промежуточные соединения. Они обеспечивают возможность передачи крутящего момента при углах между соединяемыми валами до 3°. Упругое двойное промежуточное соединение состоит из двух эластичных сочленений и составного телескопического вала. В каждое эластичное сочленение входят две крестообразно расположенные вилки, соединенные с расположенной между ними головкой 3 карданного механизма упругими резиновыми втулками /. Головка изготовлена из двух штампованных и сваренных между собой дисков с четырьмя цилиндрическими гнездами, в которые запрессованы резиновые втулки. В них запрессованы стальные втулки, через которые проходят соединительные болты.

Опоры воздушных линий в зависимости от назначения и места установки на трассе могут быть промежуточными, анкерными, угловыми, концевыми и специальными.

Промежуточные опоры (смотри рисунок ниже) служат для поддержания проводов на прямых участках линий. На промежуточных опорах провода крепят штыревыми изоляторами. Пролеты между опорами для линий напряжением до 1000В составляют 35 — 45 метров, а для линий до 10кВ — 60 метров. Опоры воздушных линий:

а и 6 — промежуточные, в — угловая с подкосом,

г — угловая с проволочной оттяжкой. Анкерные опоры (смотри рисунок ниже) устанавливают также на прямых участках трассы и на пересеченных с различными сооружениями. Они имеют жесткую и прочную конструкцию, поскольку в нормальных условиях воспринимают усилия от разности натяжения по проводам, направленные вдоль воздушной линии, а при обрыве проводов должны выдержать натяжение всех оставшихся проводов в анкерном пролете. Провода на анкерных опорах крепят наглухо к подвесным или штыревым изоляторам. Анкерные опоры для воздушных линий напряжением 10кВ ставят на расстоянии около 250 метров. Анкерная опора воздушной линии напряжением 6 — 10кВ Концевые опоры, являющиеся разновидностью анкерных, устанавливают в начале и конце линии. Концевые опоры должны выдерживать постоянно действующее одностороннее натяжение проводов, а угловые (смотри верхний рисунок в и г) — в местах, где меняется направление трассы воздушной линии. К специальным относят переходные опоры, размещаемые в местах пересечений линиями электропередачи различных сооружений или препятствий (например, рек, железных дорог и т.п.). Эти опоры отличаются от других данной линии высотой или конструкцией. Опоры изготовляют из дерева, металла, железобетона, а также выполняют составными, сопрягая деревянную стойку опоры с деревянной или железобетонной приставкой. Для воздушных линий напряжением до 10кВ достаточно долго применяли в основном деревянные опоры, что было обусловлено простотой обработки древесины и ее дешевизной по сравнению со сталью и железобетоном. Опоры изготовляли из сосны, реже из лиственницы, ели или пихты. Диаметр в верхнем отрубе сосновых бревен для опор и основных деталей должен быть не менее 15 см для линий напряжением до 1000В и 16 см — для линий напряжением 1 — 10кВ. Основным недостатком деревянных непропитанных опор является их недолговечность. Так, срок службы сосновых опор в среднем равен 4 — 5 годам, а опор из ели или пихты 3 — 4 годам. В настоящее время железобетонные опоры ввиду их долговечности и в целях экономии лесных ресурсов страны находят широкое применение при строительстве новых воздушных сетей. По конструкции деревянные опоры разделяют: на одинарные; А-образные из двух стоек, расходящихся к основанию; трехногие из трех стоек, сходящихся к вершине; П-образные из двух стоек и соединительной горизонтальной траверсы вверху (поперечный брус); АП-образные из двух А-образных опор и соединительной горизонтальной траверсы. Применяют также составные опоры, состоящие из стойки и приставки (пасынка). В этих случаях участок сопряжения стойки с приставкой должен быть не менее 1300 мм (смотри рисунок ниже). Сопряжение стойки деревянной опоры с приставкой:

а — железобетонной, б — деревянной;

I и 4 — нижняя часть опоры и приставки,

2 и 3 — продольная и поперечная арматуры,

5 — приставка, 6 —. проволочный бандаж

Стойки соединяют с приставками при помощи бандажей из стальной проволоки. Для промежуточных опор бандажи выполняют из десяти витков проволоки диаметром 4 мм, для анкерных, угловых и концевых опор — из восьми витков проволоки диаметром 5 мм. Проволочные бандажи закрепляют болтами, подкладывая под головку болтов и под гайки прямоугольные шайбы из полосовой стали. Стальные опоры изготовляют из труб или профильной стали. Железобетонные опоры выпускаются заводами в виде полых стоек круглого сечения с уменьшающимся по ступеням наружным диаметром и прямоугольные также с уменьшающимся сечением к вершине опоры. На заводах также производят и железобетонные приставки круглого или прямоугольного профиля. При использовании железобетонных приставок и деревянных стоек, пропитанных антисептиком, значительно удлиняется срок службы опор. Опоры воздушных линий электропередачи независимо от их типа могут выполняться с подкосами или оттяжками (смотри верхний рисунок виг). На всех опорах воздушных линий на высоте 2,5 — 3,0 метра от земли указывают их порядковый номер и год установки.

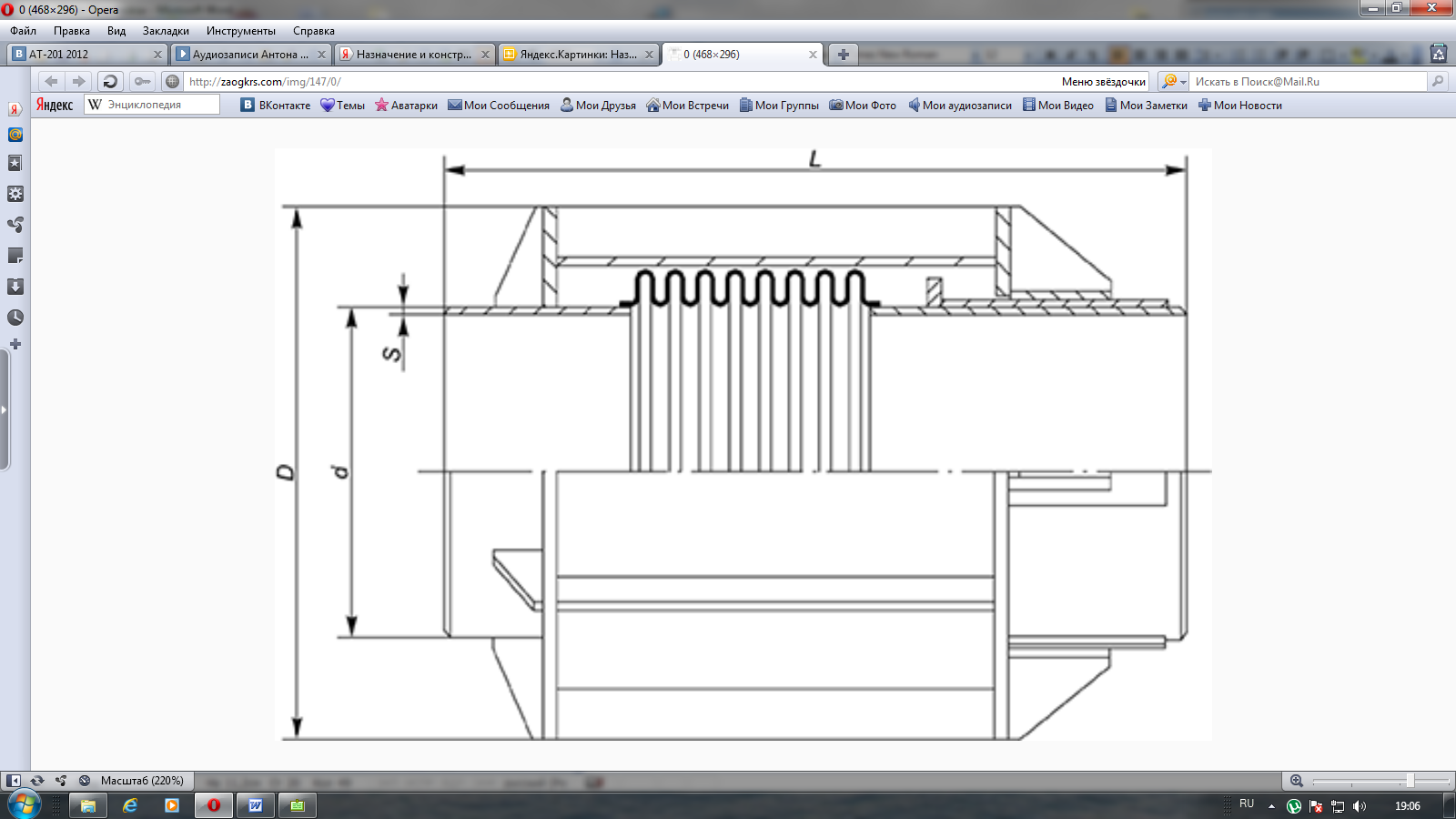

62.Компенсирующие устройства карданных передач. Назначение и конструкция компенсирующего устройства.

Компенсирующее устройство карданной передачи представляет собой подвижное в осевом направлении соединение. Оно состоит из шлицевой втулки, приваренной к промежуточному карданному валу, и шлицевого наконечника вилки карданного шарнира, соединяющего карданные валы. Компенсирующее устройство смазывается при сборке, уплотняется войлочной манжетой и защищается резиновым гофрированным чехлом.

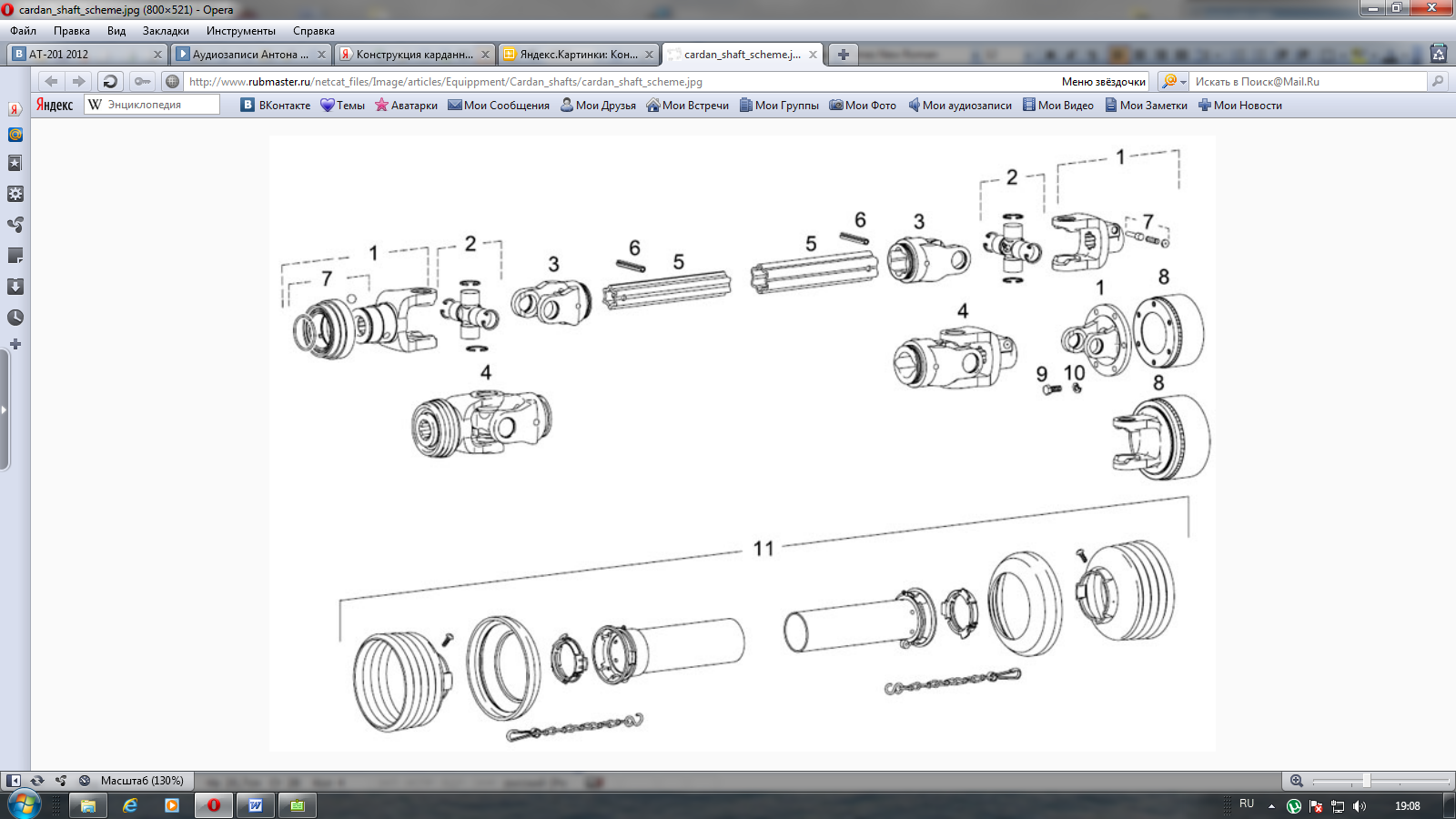

63.Конструкция карданных валов. Как утраивают дисбаланс карданных валов.

64.В чем сходство отличие карданных передач.

Карданная передача состоит из переднего (промежуточного) вала, промежуточной опоры и заднего вала. Длина промежуточного карданного вала равна 578 мм (между привалочными поверхностями фланцев). Длина заднего вала в сомкнутом состоянии — 856-5 мм. Промежуточный карданный вал 2 (рис. 3-15) представляет собой тонкостенную трубу, в которую запрессованы и затем приварены вилка кардана и шлицованный наконечник. Задний конец вала вращается в шариковом подшипнике, установленном в промежуточной опоре. К фланцу крепится передний кардан заднего карданного вала. Фланец должен устанавливаться на шлицы таким образом, чтобы карданы промежуточного и заднего валов располагались, как показано на рис. 3-15. Промежуточная опора прикреплена к кузову. Резиновые буфера опоры ограничивают ее перемещение в тоннеле кузова. Подшипник 5 промежуточной опоры защищен с обоих торцов резиновыми прокладками. Задний карданный вал в отличие от промежуточного имеет два кардана и подвижное (телескопическое) шлицевое соединение. Последнее защищено от пыли и грязи резиновым чехлом 7, а масло удерживается войлочным сальником 8., Смазываются шлицы через масленку 9. Кардан состоит из двух вилок, крестовины и четырех игольчатых подшипников 17; в каждом подшипнике имеется по двадцать иголок. Иглы удерживаются иглодержателем, в который запрессован резиновый само подтягивающийся сальник 21. Подшипники удерживаются в вилках стопорными кольцами 20.Смазка к игольчатым подшипникам поступает от пресс-масленки 16 через смазочные каналы в крестовине. В центре крестовины помещен предохранительный клапан 22.
