Противорадиационные укрытия
Противорадиационное укрытие (ПРУ) это сооружение, обеспечивающее защиту людей от ионизирующих излучений и радиационного заражения, светового излучения и частично от отравляющих веществ в капельно-жидком состоянии, а также ослабляющее воздействие ударной волны ядерного взрыва. Противорадиационные укрытия должны обеспечивать защиту укрываемых от воздействия ионизирующих излучений при радиоактивном заражении (загрязнении) местности и допускать непрерывное пребывание в них расчетного количества укрываемых в течение до двух суток (за исключением ПРУ, размещаемых в зоне возможных слабых разрушений вокруг АС).
По степени ослабления радиационного излучения противорадиационные укрытия делят на пять групп. В зависимости от места расположения ПРУ должны иметь степень ослабления радиации внешнего излучения - коэффициент защиты Кз (кроме ПРУ, размещаемых в районах АС), равный:
а) на объектах первой и второй категории по гражданской обороне, расположенных вне зон возможных сильных разрушений, для работающих смен предприятий - 200;
б) в зонах возможного опасного радиоактивного заражения (загрязнения) за границей зон возможных сильных разрушений:
200 - для работающих смен некатегорированных предприятий, формирований гражданской обороны и лечебных учреждений, развертываемых в военное время;
100-для населения некатегорированных городов, поселков, сельских населенных пунктов и эвакуируемого населения;
в) в зонах возможного сильного радиоактивного заражения (загрязнения):
100-для работающих смен некатегорированных предприятий и лечебных учреждений, развертываемых в военное время;
50 - для населения некатегорированных городов, поселков, сельских населенных пунктов и эвакуируемого населения;
г) за пределами зон возможного сильного радиоактивного заражения (загрязнения):
20 - для работающих смен некатегорированных предприятий и лечебных учреждений, развертываемых в военное время;
10 - для населения некатегорированных городов, поселков, сельских населенных пунктов и эвакуируемого населения.
2.14. Системы жизнеобеспечения убежищ должны обеспечивать непрерывное пребывание в них расчетного количества укрываемых в течение двух суток (за исключением убежищ, размещаемых в зонах возможных сильных разрушении вокруг АС).
Воздухоснабжение убежищ, как правило, должно осуществляться по двум режимам: чистой вентиляции (1-й режим) и фильтровентиляции (2-й режим).
В убежищах, расположенных в местах возможной опасной загазованности воздуха продуктами горения, в зонах возможного опасного химического заражения, возможных сильных разрушений вокруг АС и возможного катастрофического затопления, следует предусматривать режим полной или частичной изоляции с регенерацией внутреннего воздуха (3-й режим).
По степени ослабления радиационного излучения противорадиационные укрытия делят на пять групп. Защитные свойства противорадиационных укрытий определяются коэффициентом ослабления радиации, который зависит от толщины ограждающих конструкций, вида материала, из которого изготовлены конструкции, а также от энергии гамма-излучения.

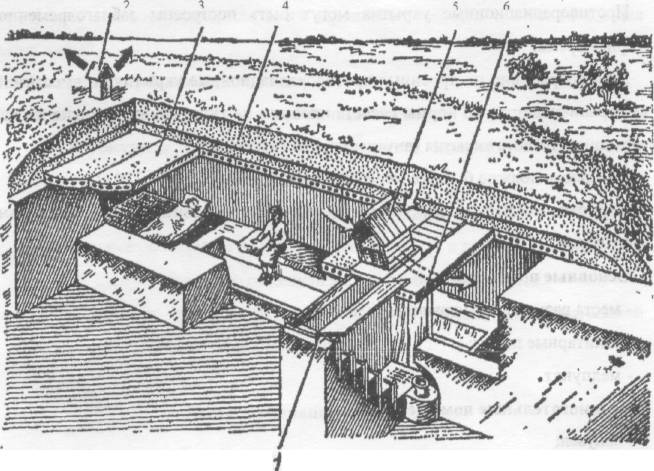

Рис. 2. Противорадиационное укрытие с перекрытием из железобетонных ПЛИТ:
1 – вход; 2 – вытяжная шахта; 3 – перекрытие; 4 – обсыпка грунтом; 5 – приточная шахта; 6 – занавесь при входе.
Рис.3. Противорадиационное укрытие из тонких брёвен или жердей.
Основные требования предъявляемые к противорадиационному укрытию:
-ослабление радиационных излучений не менее чем в 20 раз;
-предотвращение попадания внутрь укрытий радиоактивной пыли;
-обеспечение условий непрерывного пребывания в них людей не менее двух
суток.
Противорадиационные укрытия могут быть построены заблаговременно в мирное время. Заблаговременно построенные противорадиационные укрытия по вместимости не ограничиваются, но нормы расчета площади на укрывающихся такие же как в убежищах. Высота укрытия (внутренняя) не менее 2 м. В укрытии должно быть не менее 2-х входов размером 80 х 180 см. В противорадиационных укрытиях имеются основные и вспомогательные помещения. В основных помещениях устраивают места размещения укрываемых людей, санитарные посты, медпункт. В вспомогательных санузел, вентиляционная камера, комната хранения загрязненной верхней одежды.
Система вентиляции в укрытии приточно-вытяжная с принудительным притоком воздуха, при этом приток воздуха должен превышать вытяжку на 20%.Отопление противорадиационных укрытий осуществляется от общей отопительной системы или печное. Водоснабжение - от водопроводной сети. (Создается аварийный запас воды из расчета 6 л на укрываемого.) Санузел - в виде выгребных ям. Освещение может быть от электрической сети, а аварийное - от аккумуляторов, карманных и ручных электрофонарей и др. Для размещения и отдыха укрываемых в противорадиационных укрытиях устанавливаются скамьи, нары. В случае необходимости может планироваться строительство быстровозводимых противорадиационных укрытий. Строительство начинается с трассировки укрытия на местности. Затем снимается дерн и отрывается траншея глубиной 180—200 см, шириной по дну 100 см при однорядном или 160 см при двухрядном расположении мест. Длина укрытия на 10—15 .человек должна быть примерно 7—9 м (при однорядном расположении мест). В слабых грунтах устраивается одежда крутостей (закрепление боковых стан). Входы должны быть под углом 90° к продольной оси укрытия. На дне отрывается водосборная канавка, настилается пол и ставятся скамьи из расчета 0,5 м на человека и нары для лежания. У входа отрывается водосборный колодец (глубиной до 50 см), а в противоположном от входа торце устанавливается вентиляционный короб и простейший вентилятор. После укладки перекрытия на него насыпается слой грунта толщиной не менее 60 см, грунт покрывается дерном, а вокруг укрытия отрывается канава для стока дождевой воды. Вход оборудуется двумя занавесями из плотного материала, между ними в специальной нише устанавливается емкость для отходов. Запас воды хранится в бачках. Строительство противорадиационного укрытия в зависимости от его конструкции должно быть закончено в минимальные сроки.
Под противорадиационные укрытия могут быть приспособлены подвалы и подполья в жилых домах, производственных, вспомогательных и административно-бытовых зданиях, отдельно стоящие заглубленные сооружения, предназначенные для производственных, складских и бытовых потребностей, заглубленные гаражи, овощехранилища, погреба и др. (рис. 1.4. и 1.5.), отдельные помещения на первых и вторых этажах каменных (бетонных) гражданских зданий. Основные работы по приспосабливанию указанных сооружений под ПРУ должны состоять в герметизации, повышении защитных свойств, устройстве простейшей вентиляции.
Если в районе имеются подземные выработки или естественные подземные полости, их также можно приспособить под противорадиационные укрытия.
Рис. 4. Подвалы и подполья в жилых домах, производственных,
вспомогательных и административно-бытовых зданиях.
Рис. 5.Отдельно стоящие заглубленные сооружения, предназначенные для производственных, складских и бытовых потребностей: заглубленные гаражи, овощехранилища, погреба и др.
