3.2. Техніко-економічна оцінка конструктивних вирішень

Вибір конструктивних елементів будівлі ви­конують методом варіантного проектування. При техніко-економічній оцінці порівнюваних варі­антів користуються показниками:

вартості всього елемента (стін, перегородок), або вартості, віднесеної до одиниці виміру 1 м²,1 м³; трудомісткості виготовлення і влаштування конструкції (в людино-годинах, людино-днях, машино-змінах), тобто затрат праці, необхідних для зведення конструктивного елемента або від­несеного до одиниці вимірювання їм², їм³.

витрати основних будівельних матеріалів в (кг, т, м³) сталі, цементу, лісу — на конструктив­ний елемент або віднесеного до одиниці вимірю­вання на їм², їм³;

маси конструкції (кг, т) загальної або одинич­ної на їм², їм³.

Крім цих основних показників враховують довговічність, вогнестійкість та інші вимоги.

При виборі конструктивних вирішень окре­мих елементів будівлі та їх економічній оцінці враховують долю затрат у загальній вартості бу­дівлі. Орієнтовні дані наведені в табл. 1.

При проектуванні зниження вартості будівлі досягається шляхом зниження вартості конструктивних елементів, які мають підвищену долю затрат (наприклад, стіни, перекриття).

3.3. Конструктивні типи і конструктивні схеми громадських будівель.

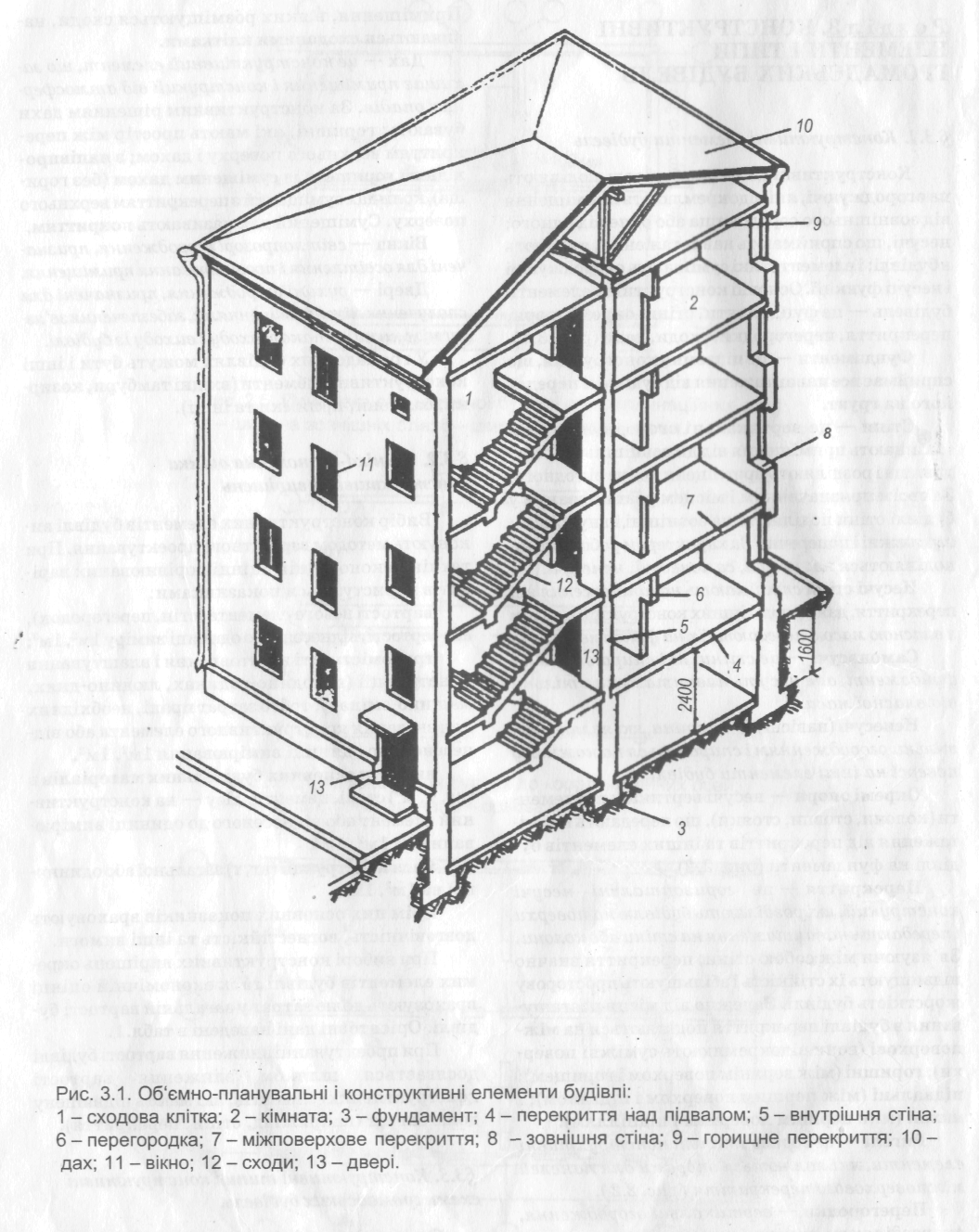

Фундаменти, стіни, окремі опори й перекрит­тя з'єднуються між собою в просторі, утворюючи несучий кістяк будівлі.

В залежності від виду основних несучих еле­ментів кістяка, будівлі мають слідуючі конструк­тивні типи : безкаркасний, каркасний, з непов­ним каркасом.

В безкаркасних будівлях навантаження від

Кожний конструктивний тип будівлі має декілька конструктивних схем, які відрізня­ються взаємним розташуванням несучих елементів.

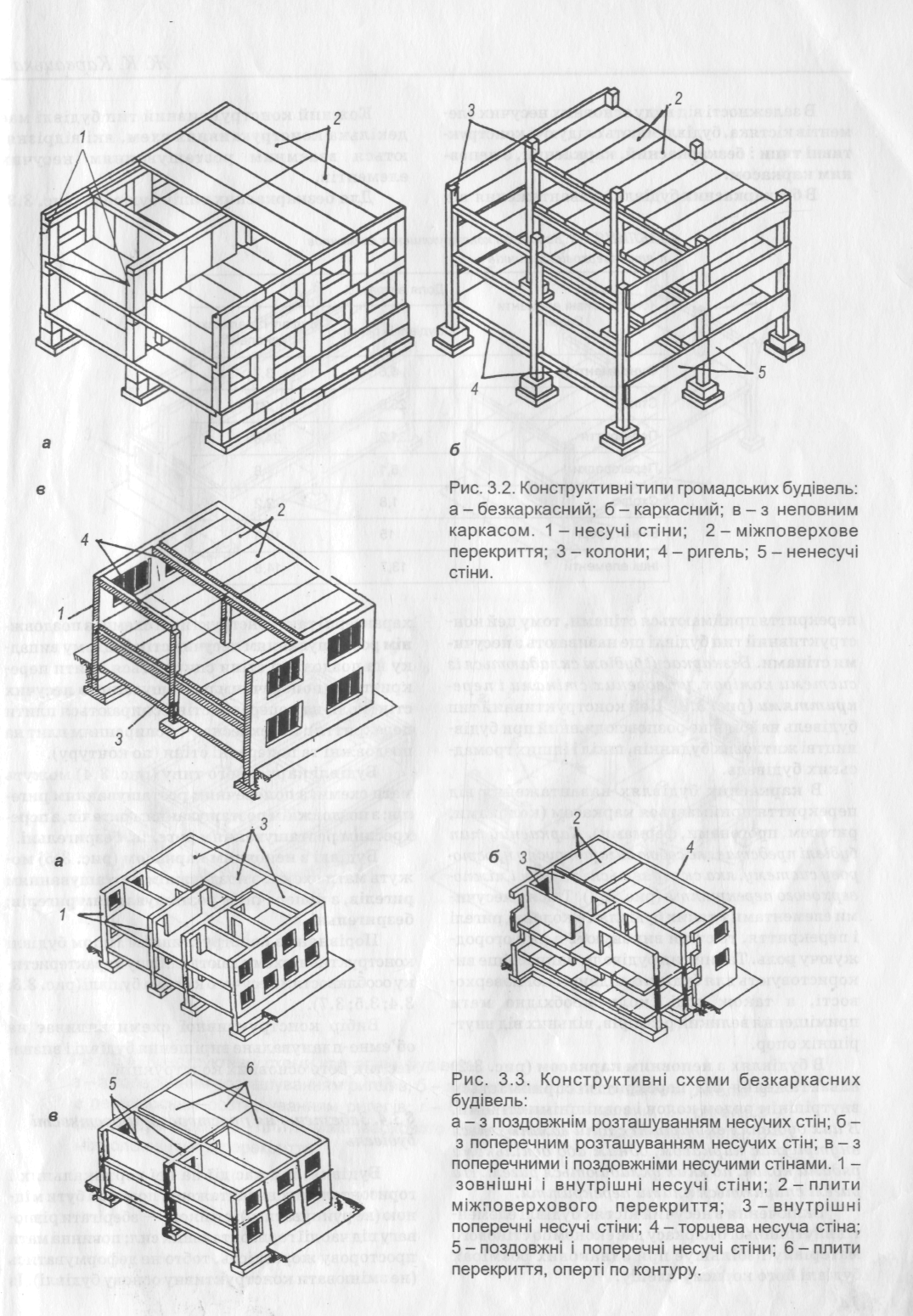

Для безкаркасних типів будівель (рис. 3.3)

ТАБЛИЦЯ 3.1 Вартість конструктивних елементів п 'ятиповерхових будинків

Конструктивні елементи будівлі	Доля витрат, %
	Будівлі із цегли	Будівлі із великих панелей
Фундаменти	6,6	3,7
Стіни	25,6	31
Перекриття	31,2	24,8
Перегородки	6,1	8
Сходи	1,8	2,2
Вікна і двері	15	15,8
Інші елементи	13,7	14,5

перекриття приймаються стінами, тому цей кон­структивний тип будівлі ще називають з несучи­ми стінами. Безкаркасні будівлі складаються із ''системи комірок, утворених стінами і пере­криттями (рис. 3.2). Цей конструктивний тип будівель найбільше розповсюджений при будів­ництві житлових будинків, шкіл і інших громад­ських будівель.

В каркасних будівлях навантаження від перекриття приймається каркасом (колонами, ригелем, прогонами, фермами). Каркасний тип будівлі представляє собою багатоярусну просто­рову систему, яка складається із колон і міжпо­верхового перекриття (рис. 3.2). Так як несучи­ми елементами в таких будівлях є колони, ригелі і перекриття, то стіни виконують в них огород­жуючу роль. Такий тип будівель найчастіше ви­користовують для будівель підвищеної поверхо­вості, а також тоді, коли необхідно мати приміщення великих розмірів, вільних від внут­рішніх опор.

В будівлях з неповним каркасом (рис. 3.2) навантаження від перекриття сприймається внутрішнім рядом колон і зовнішніми стінами. В цих будівлях внутрішні стіни замінюються внутрішнім каркасом, одним або декількома рядами колон, по яких укладаються ригелі. На ригелі спираються плити перекриття.

Включення в несучий кістяк будівлі елемен­тів внутрішнього каркасу дає економію стінового матеріалу і збільшує при однакових розмірах будівлі його корисну площу.

Характерні такі конструктивні схеми: з поздовж­нім розташуванням несучих стін (в цьому випад­ку на поздовжні стіни спираються плити пере­криття); з поперечним розташуванням несучих стін (коли на поперечні стіни спираються плити перекриття); перехресна — з спиранням плит на поздовжні та поперечні стіни (по контуру).

Будівлі каркасного типу (рис. 3.4) можуть мати схеми: з поперечним розташуванням риге­лів; з поздовжнім розташуванням ригелів, з пере­хресним розташуванням ригелів, безригельні.

Будівлі з неповним каркасом (рис. 3.5) мо­жуть мати схеми: з поздовжнім розташуванням ригелів, з поперечним розташуванням ригелів; безригельні.

Порівняно з конструктивним типом будівлі конструктивні схеми дають глибшу характеристи­ку особливостям несучого кістяка будівлі (рис .3.3; 3.4; 3.5; 3.7).

Вибір конструктивної схеми впливає на об'ємно-планувальне вирішення будівлі і визна­чає тип його основних конструкцій.
