10.2. Визначення розмірів сходів і сходової клітки

Більшість громадських будівель має двомар-шеві сходи з похилом 1:2 і кількістю східців 8— 10. Проступи і присхідці таких сходів мають роз­мір 300x150 мм. Ширина міжповерхових площа-докможебути 1050-1200 мм; 1350-1500 мм; по­верхових площадок 1200-1600 мм; 1800-2200 мм. Габарити сходової клітки складаються ' із ширини, яка дорівнює ширині двох сходових маршів і щілині (100 мм) між ними для пропуску пожежних рукавів, та довжини, рівної ширині двох сходових площадок і довжини горизонталь­ної проекції маршу.

Щоб визначити розміри сходів і розміри сходової клітки, в якій вони будуть розміщені, треба знати висоту поверху й розміри східців.

Приклад. Визначити розміри двомаршових сходів житлового будинку, якщо висота поверху дорівнює 3,3м, ширина маршу 1,05 м, похил схо­дів 1:2.

Беремо східець розмірами 150x300 мм.

Ширина сходової клітки:

В = 21 + 100 = 2x1050 + 100 = 2200 мм

Висота одного маршу:

Н:2 = 3300: 2 = 1650мм

Кількість присхідців в одному марші:

n = 1650:150 = 11

Кількість проступів в одному марші буде на одиницю меншою від кількості присхідців, бо верхній проступ міститься на сходовій площадці:

п-1 = 11-1=10

Довжина горизонтальної проекції маршу (за­кладення) дорівнює:

а = 300 (n-1) = 300x10 = 3300 мм

Беремо ширину проміжної площадки с = 1300 мм, площадки поверху С = 1300 мм дістаємо, що повна довжина сходової клітки (в

чистому вигляді) становить:

А = а + С + с = 3000 + 1300 + 1300 - 5600 мм..

Графічну побудову сходів (рис. 10.4) роблять в слідуючій послідовності:

висоту поверху ділять на кількість частин, що дорівнює кількості присхідців у поверсі, і через добуті точки проводять горизонтальні пря­мі. Потім горизонтальну проекцію закладення маршу ділять на кількість проступів без одного й через добуті точки проводять вертикальні пря­мі. По сітці, що утворилася, креслиться профіль сходів.

10.3. Конструктивні вирішення сходів

Найчастіше сходи роблять залізобетонні, в деяких випадках — металеві або дерев'яні.

Залізобетонні сходи за способом влаштуван­ня бувають збірні і монолітні. Збірні бувають з малорозмірних і великорозмірних елементів.

Сходи з малорозмірних елементів (рис. 10.5) застосовують в малоповерховому будівництві, або при відсутності кранів великої вантажопідйом­ності. Вони складаються з окремо встановлю­ваних залізобетонних плит площадок, залізо­бетонних збірних площадкових балок, збірних залізобетонних косоурів, східців й огорожі з по­ручнями. Для сполучення косоурів з площад­ковими балками в них передбачені гнізда, в які заводять кінці косоурів. Елементи сходів зв'язу­ють за допомогою зварювання закладних дета­лей. Східці укладають по косоурах на цементному розчині. На площадкові балки спираються збірні залізобетоні площадкові плити.

Сходи по стальних косоурах зустрічаються під час ремонту й реконструкції старих будівель. Такі сходи складаються із кам'яних або залізо­бетонних східців, металевих косоурів, площад­кових балок із прокатних металевих профілів (швелер або двотавр), залізобетонної площадки (збірної або монолітної), що спирається на площадкові балки або на балку площадки і на стіну. Стальні косоури і площадкові балки з'єдну­ють болтами або зварюванням (рис. 10.6). Стальні косоури і площадкові балки фарбують масляною фарбою або штукатурять цементним розчином по дротяній сітці.

Огорожу на сходах роблять із металевої ре­шітки з дерев'яними або пластмасовими поруч­нями. Стояки огорожі приварюють до закладних деталей східців, або укріплюють на цементному розчині в гнізді, яке є в східцях (рис. 10.11, г,д, є).

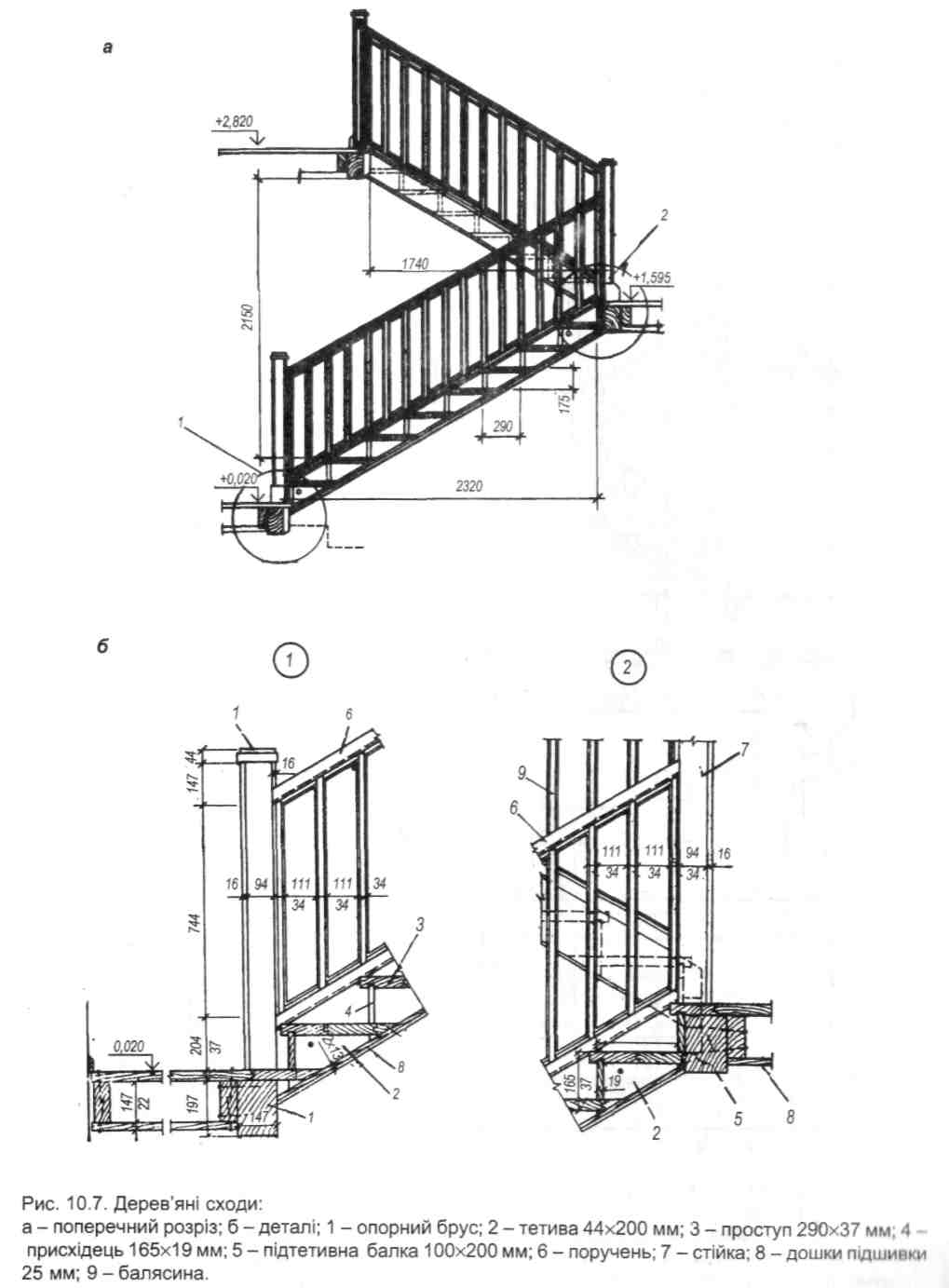

Дерев'яні сходи (рис. 10.7) застосовують пере­важно в дерев'яних будівлях, а в кам'яних бу­дівлях заввишки до двох поверхів, якщо будівля пожежонебезпечна. Несучими елементами де рев'яних сходів служать площадкові балки і тети­ви завтовшки 60-80 мм. Сполучення східців з тетивою у бічній грані її здійснюється влашту­ванням у них пазів, у які входять кінці дощок проступів і присхідців.

Сходові площадки дерев'яних сходів можуть бути з одинарною підлогою; з підлогою і підшив­кою стелі; з підлогою і накатом; з засипкою і без засипки, із штукатуренням стелі і без неї. Знизу марші можуть мати дощату підшивку, яку іноді штукатурять.

В сучасному будівництві найчастіше застосо­вують збірні залізобетонні сходи із великорозмір­них елементів — площадок і маршів заводського виготовлення або маршів з двома напівплощад-ками (рис. 10.9).

В першому варіанті сходи складаються із чо­тирьох збірних елементів — двох маршів і двох (поверхневої і проміжної) сходових площадок. Такі сходи застосовують в безкаркасних будівлях.

В другому варіанті, який застосовують пере­важно в каркасних будівлях, сходи складаються із двох збірних елементів — маршів з напів-площадками.

В безкаркасних будівлях застосовують марші двох типів — плитної конструкції (рис. 10.10)без фризових східців, або ребристої конструкції (рис. 10.8) з фризовими східцями. Марші першого типу являються основним уніфікованим рішенням для цегляних, великоблокових і великопанельних житлових будівель, другого типу — для громадських будівель. Конструкції сходових площадок — плоскі і ребристі, не уніфіковані у зв'язку з тим, що в будівлях різних будівельних систем прийняті різні системи спирання площадок.

В цегляних будівлях застосовують ребристі сходові площадки, опорні ребра яких входять у гнізда кам'яних стін сходової клітки.

У великоблокових будівлях поверхову і про­міжну площадку спирають на консолі в стінах сходової клітки.

В панельних будівлях поверхові площадки спирають на панелі внутрішніх стін сходової кліт­ки, а міжповерхові — на консолі в цих панелях.

Збірні елементи встановлюють на місце кра­нами і кріплять за допомогою зварювання заклад­них деталей. Сходові марші і площадки для житлових будинків виготовляють на заводі з чисто обробленими східцями і поверхнями. У громадсь­ких будівлях застосовують марші з накладними проступами, які вкладають після закінчення основних робіт на монтажі будівлі. Накладні про­ступи роблять мозаїчні, а в громадських будівлях з високою якістю оздоблення — із природного красивого каменю, і ставлять їх на розчині.

Сходи із великорозмірних елементів найбільш індустріальні, але якщо сходи з архітектурно-планувальних міркувань мають нетипове вирішення і складну форму, то застосовують за­лізобетонні монолітні сходи. Найчастіше їх влаштовують в унікальних будівлях або при ви­конанні робіт за індивідуальними проектами.

Монолітні сходи міцні, але потребують склад­ної опалубки і великих затрат праці для здійснення всіх робіт на будівельному майданчику.

Вони можуть мати різноманітну конфігура­цію і конструкцію, в тому числі, і з несучою кон­струкцією у вигляді залізобетонної плити або у вигляді косоура (рис. 10.11).
