9.4. Конструкції для перекриття залів. Підвісні стелі

Зали — це приміщення великих розмірів у громадських будівлях, які призначені для спор­тивної гри, зборів, демонстрації кінофільмів та іншої мети.

Несучими конструкціями таких приміщень можуть бути ребристі, попередньо напружені плити, залізобетонні балки або кроквяні ферми.

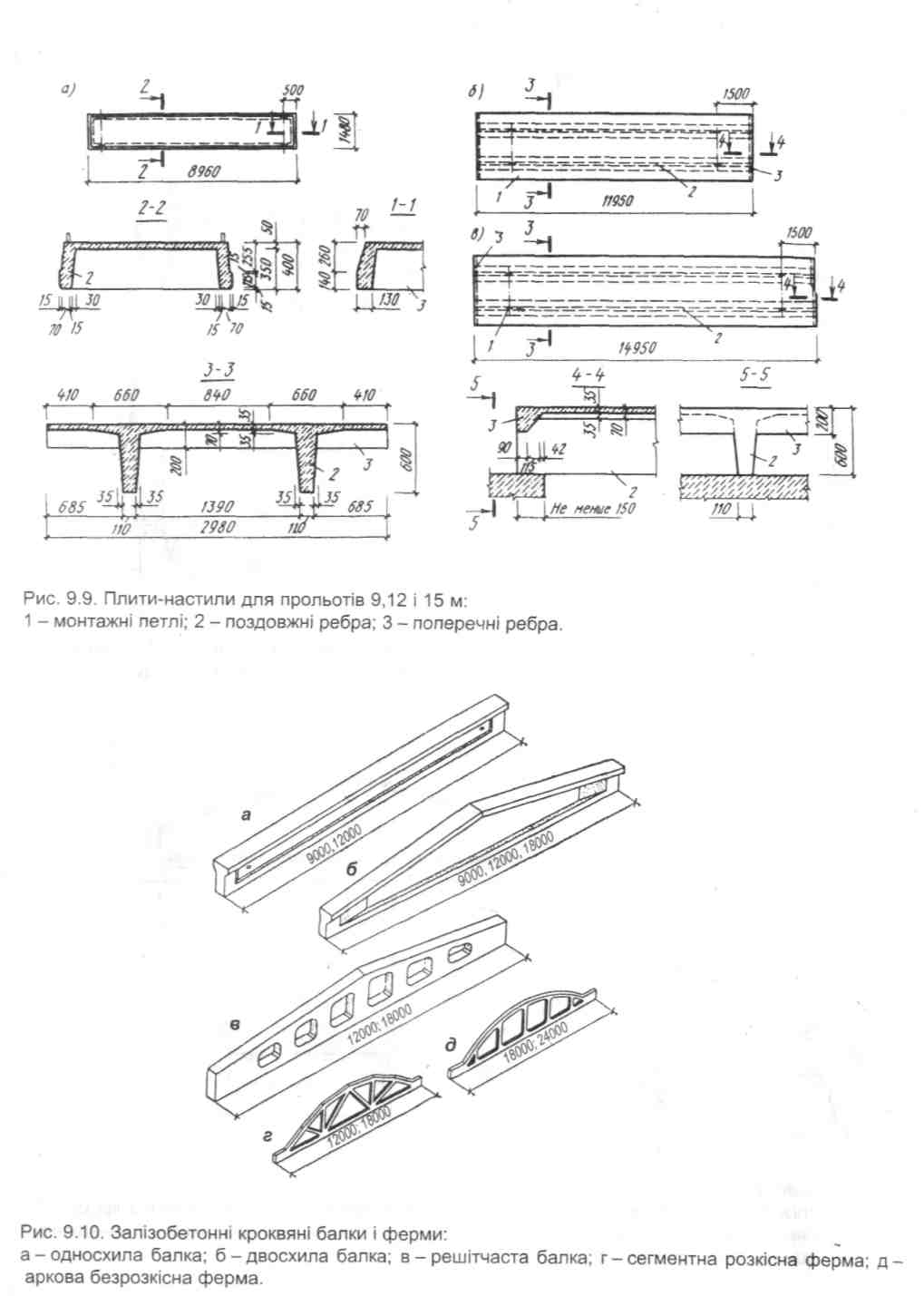

Залізобетонні ребристі попередньо напру­жені плити виготовляють 9 м завдовжки, 1,5 м завширшки з висотою ребра 0,4 м; панелі типу 2Т виготовляють 3 м завширшки (основні) і 1,5 м (добірні), прольотом 9, 12, 15 м (рис. 9.9).

Для підвіски електроарматури в несучих поздовжніх ребрах плит передбачені отвори. За­стосування таких плит дає змогу підвищити збір­ність будівництва і скоротити затрати праці на влаштування перекриттів залів.

Залізобетонні кроквяні балки (рис. 9.10) виготовляють прольотом 9,12,18 м. В залежності від форм поперечного перерізу і обрису верхнього поясу, вони бувають: односхилі таврового пере­різу, двосхилі двотаврового перерізу, решітчасті прямокутного перерізу з отворами для пропуску повітроводу, електричного кабелю і інших ко­мунікацій.

В будівлях значної ширини, де внутрішні опори відсутні, дуже ефективними конструк­ціями похилих дахів є кроквяні ферми.

Кроквяною фермою (рис. 9.11; 9.12; 9.13) називають несучий елемент покриття, що являє собою плоску систему стержнів, зв'язаних між собою. Вертикальні і похилі стержні (стійки і розкоси) утворюють решітку ферми. Стержні верхнього контуру ферми утворюють верхній пояс, а нижнього — нижній пояс.

Місця з'єднання стержнів називають вуз­лами ферм, а відстань між сусідніми вузлами — панеллю.

Кроквяні ферми можуть бути дерев'яними, металодерев'яними, стальними, залізобетон­ними; трикутної, полігональної і сегментної форми.

Зверху кроквяних ферм укладають плити

покриття, або прогони, по яких кладуть кроквяні ноги і роблять обрештування із дерев'яних брусків або дощок.

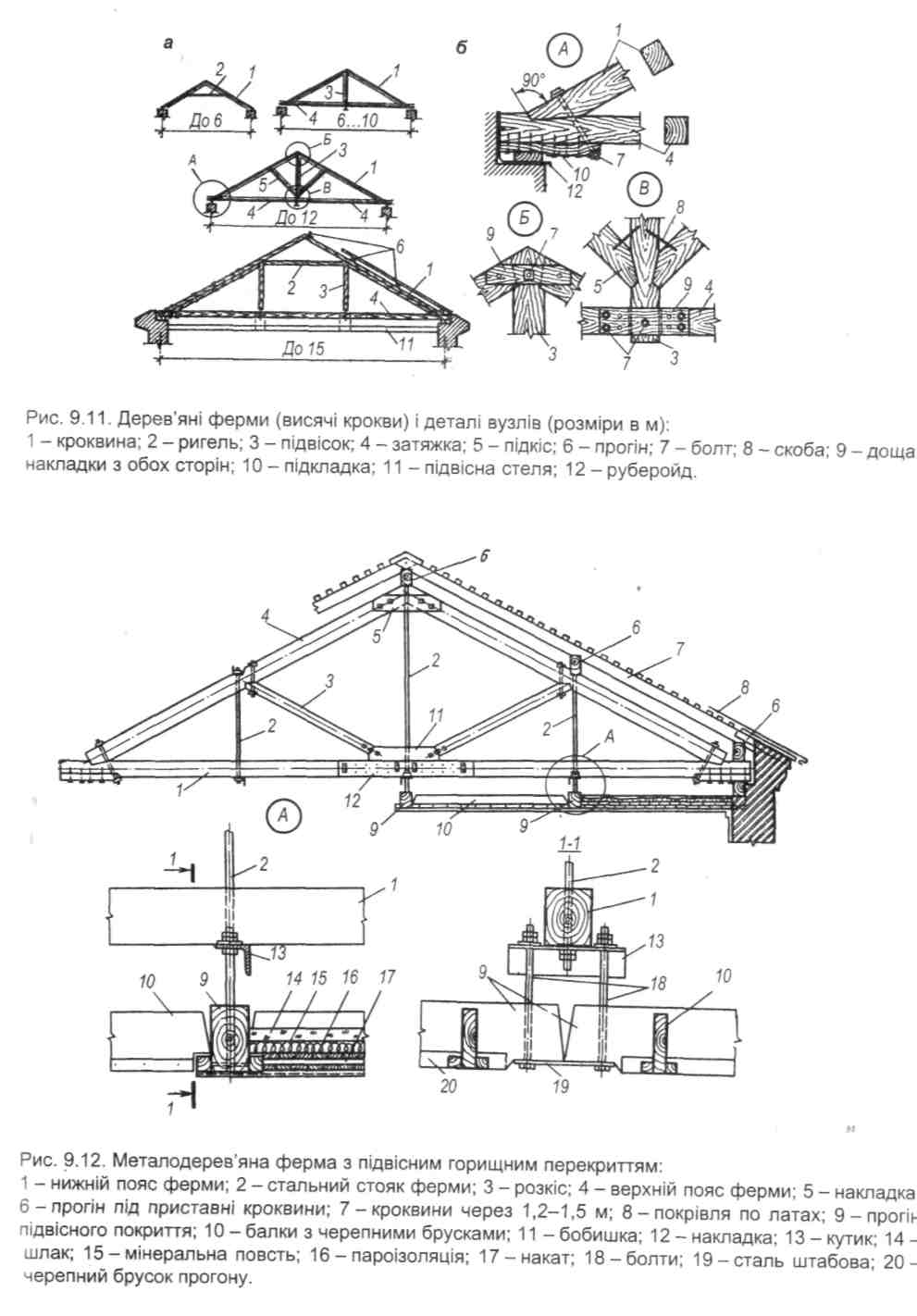

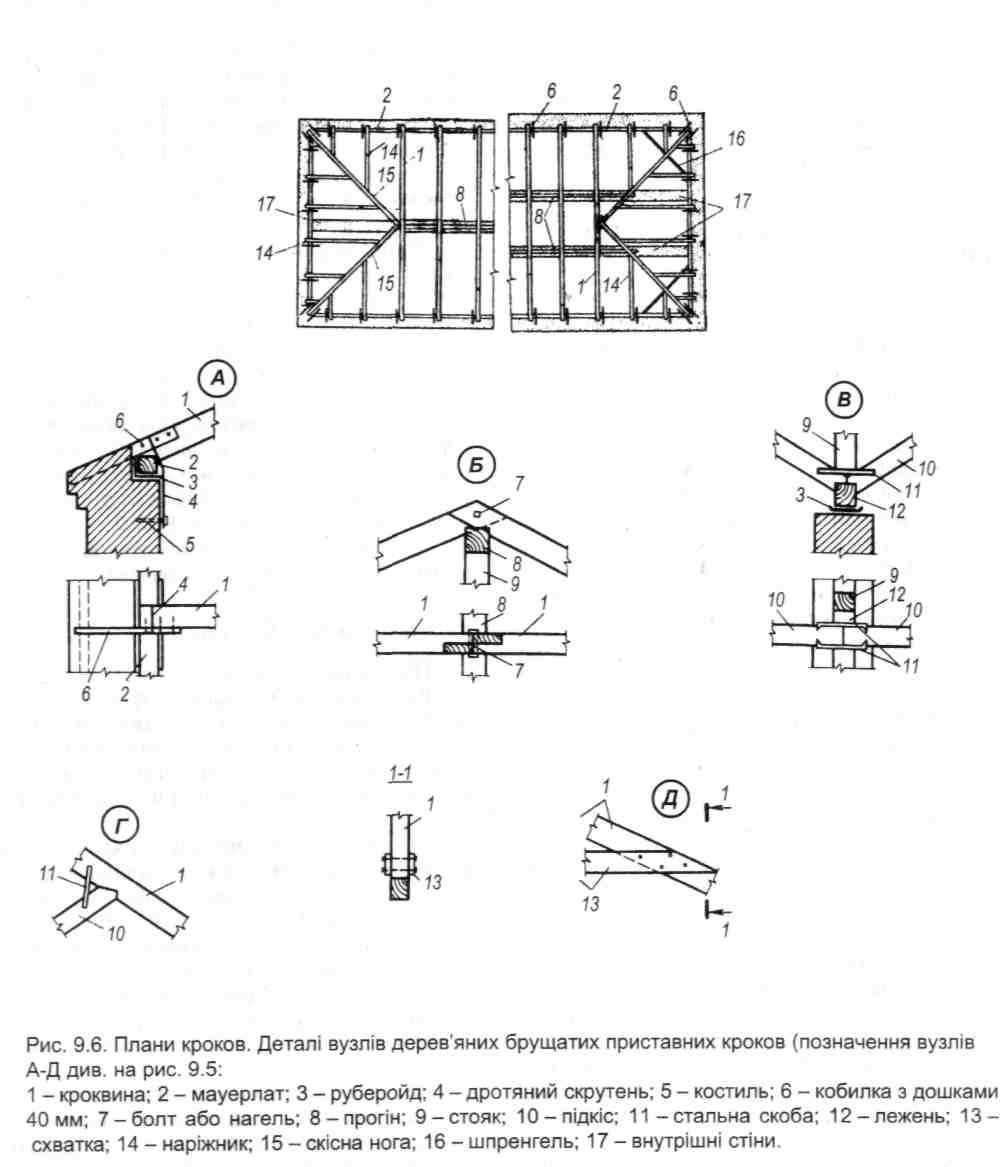

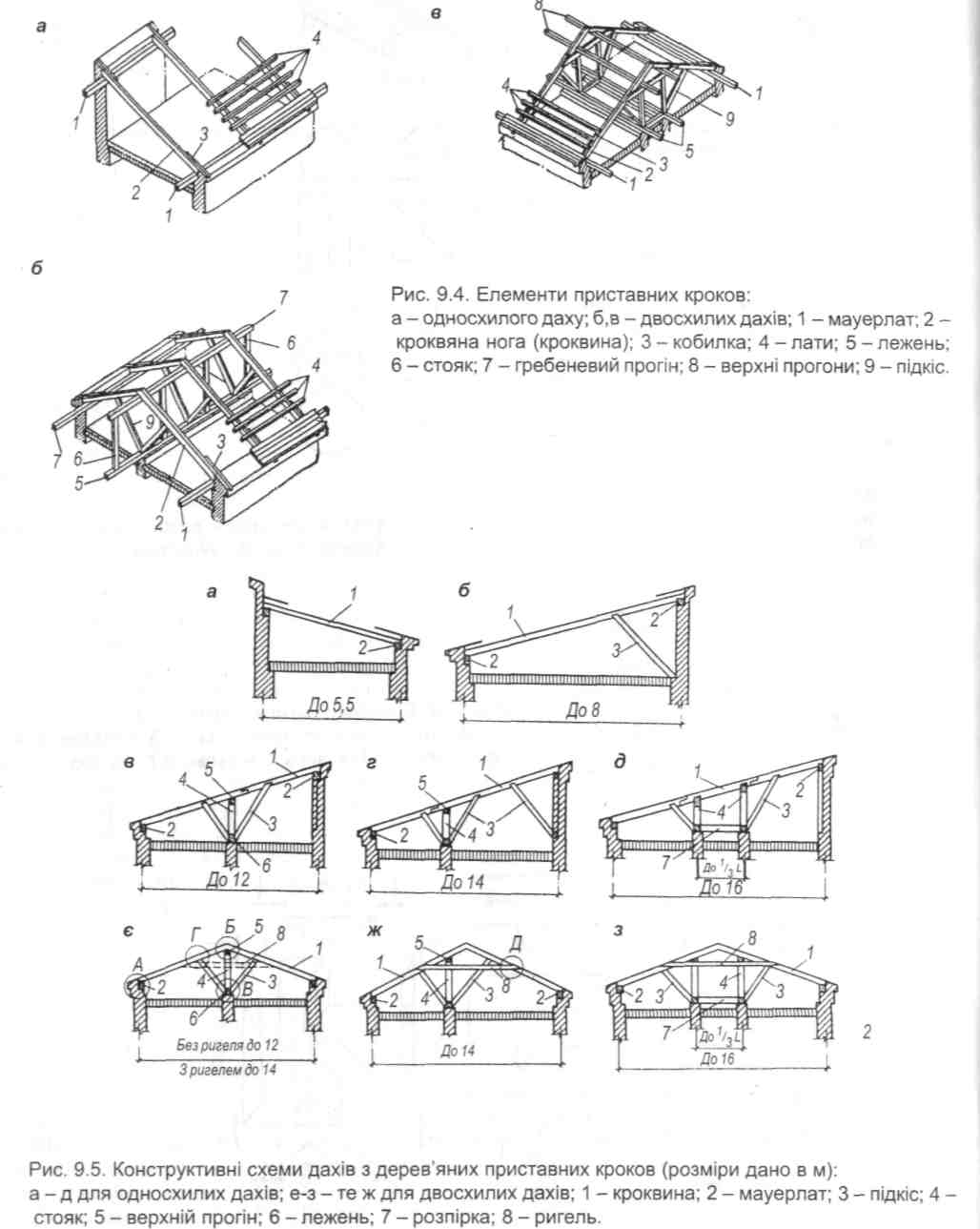

Дерев'яні ферми (висячі крокви), в залежності від прольоту, що перекривається, можуть мати різні схеми (рис. 9.11). В таких фермах з'єднання елементів виконується вруб-ками або накладками, скріпленими болтами.

В металодерев'яних фермах конструкції, що працюють на стиск, виконані з дерева, а на розтяг — із сталі (рис. 9.12).

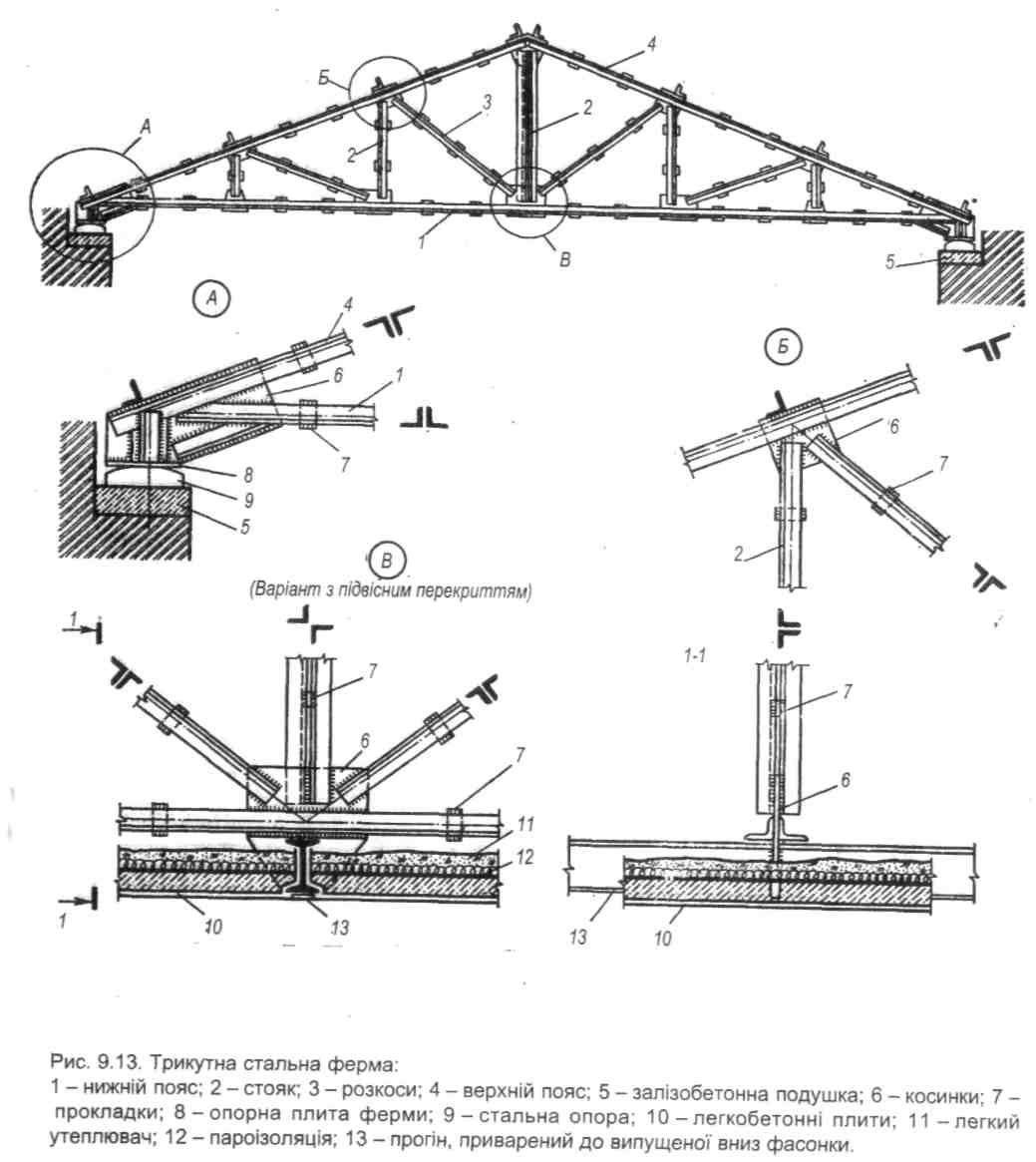

Металеві ферми виготовляють із металевих парних кутиків або труб, які приварюють до косинок із листової сталі (фасонок) 10-12 мм завтовшки (рис. 9.13).

Ферми установлюють на відстані 3-6 м одна від другої.

Для утворення стелі влаштовують горищне перекриття, яке виконують підвісним. Підвісні горищні перекриття складаються з прогонів, що підвішуються до вузлів нижнього поясу висячих крокв або ферм, балок, що спираються на ці прогони, і міжбалкового заповнення (рис. 9.12; 9.13).

Для утеплення застосовують мінеральну вату, ніздрюваті плити і інші легкі матеріали.

9.5. Покрівлі їх види і деталі

Покрівля — це верхній елемент покриття, який захищає будівлю від атмосферних опадів. Як уже відмічалось, вона повинна бути водо­непроникною, стійкою проти атмосферних і хі­мічних впливів, легкою, малотеплопровідною, вогнестійкою, недорогою при влаштуванні і експлуатації. '

Покрівля буває: листова (із дахової сталі, азбестоцементних матеріалів); плиткова (із че­репиці, дахової дранки та інш.); рулонна (м'яка) — із руберойду, ізолу та інших син­тетичних матеріалів; мастикова — із бітумних та інших армованих склотканиною матеріалів. У покрівлі з будь-якого матеріалу такі місця покрівлі, як карнизній звис, примикання до труб і парапетів завжди обробляють даховою сталлю.

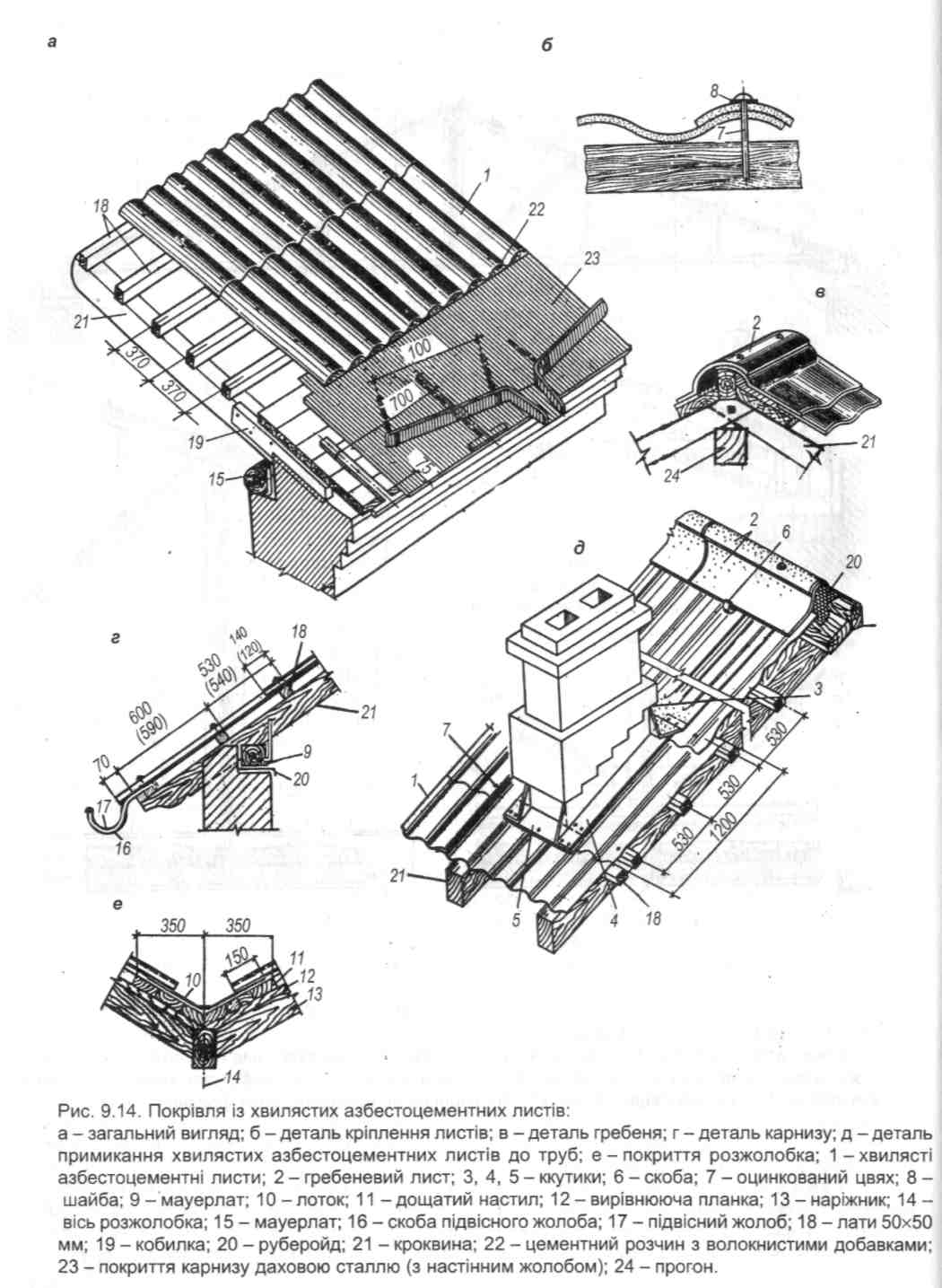

Покрівля із хвилястих азбестоцементних листів (рис.9.14) — довговічна, проста при влаштуванні, вогнестійка, легка, економічна і зручна в експлуатації. Листи випускають розмірами 1,2x0,68 м і 5,5 мм завтовшки (зви­чайного профілю) і листи посиленого профілю завтовшки 8 мм з розмірами 0,99x1,75 м.

Латами під листи звичайного профілю є розріджений настил із дощок 30-50 мм зав­товшки, або брусків перерізом 50x60мм з кро­ком 370-530 мм. Покрівлі мають похил 19-30°.

Укладку листів ведуть горизонтальними рядами (від карнизу до гребеня) з напуском 120-140 мм. Суміжні листи в горизонтальних рядах стикують внапуск на одну хвилю. В місцях стику чотирьох кутів підрізають крайки двох середніх верхнього і нижнього ряду, щоб запобігти потовщенню в покрівлі. Закріплюють укладені листи цвяхами з оцинкованою голов­кою, під які підкладають шайбу із руберойду. Гребень і ребра даху закривають фігурними листами (шаблонами), а розжолобки покри­вають оцинкованою сталлю (рис. 9.14).

Організований відвід води з даху виконують за допомогою настінних або під­вісних водостічних жолобів (рис. 9.14, а, г).

Покрівля з хвилястих азбестоцементних листів найбільш поширена.

Покрівля із черепиці (рис. 9.15) — довго­вічна, вогнестійка, красива, але важка (має масу 60-70 кг/м²), вимагає крутих схилів (30-45°) і великих затрат праці при влаштуванні. Вона виготовляється: пазова штампована, па­зова стрічкова, пази і гребні якої дозволяють одержати щільні з'єднання при напусканні однієї на другу. Лати'під черепицею роблять із брусків перерізом 50x50 мм. Відстань між брусками залежить від розмірів і форми чере­пиці. Пазова черепиця знизу має виступи, яки­ми закріплюється за бруски лат і додатково прив'язується через вушко м'яким дротом до цвяхів, прибитих до лат.

Гребінь, ребра схилів перекривають спе­ціальною гребеневою жолобчастою черепицею (рис. 9.15, в).

Зі сторони горища шви між черепицями заробляють глинопіщаним або складним роз­чином. Щілини біля димових труб заробляють таким же розчином, а зверху по схилу ставлять фартух із оцинкованої сталі. При організованому водовідводі жолоби роблять підвісними із оцинкованих стальних листів. При покрівлі із черепиці треба робити круті схили, а це дуже збільшує площу даху і під­вищує її вартість.

Покрівлі із неоцинкованих і оцинкованих металевих листів (рис. 9.16) мають невелику масу (5-10 кгс/м²), відносно невеликий похил (16- 22°), а також можливість надання їм будь-якої форми.

Проте великі затрати металу і великі експлуатаційні витрати роблять її неекономіч­ною.

Основою під покрівлю з дахової сталі є лати з брусків 50x50 мм, або дощок, які прибивають до крокв на відстані 225 мм одну від одної. Для звису карниза роблять лати з дощок 50 мм зав-

товшки. Покрівельні листи з'єднують у кар­тини лежачим фальцем, а потім картини по­здовжньо по схилу з'єднують стоячим фальцем. До лат картини кріплять за допомогою клямер-стрічок із дахової сталі, які прибивають до лат під вертикальним фальцем через 1300 мм при звичайних похилах і через 650 мм при похилах більше 30% . Клямери пропускають між від­гинами картин, а потім загинають разом з влаштуванням вертикального фальцу (рис. 9.16, а).

Для відводу води з даху над карнизом влаштовують настінні жолоба, які відводять воду до воронок водостічних труб.

Покрівля із металочерепиці часто застосо­вується в сучасному будівництві. Це листи із профільованої сталі, які імітують черепицю різ­ного кольору:чорного, червоного, коричневого, зеленого.

Стальні листи захищають від корозії цин­ковим або алюмінієво-цинковим покриттям.

Металочерепицю застосовують для дахів з уклоном, не меншим за 14° і кладуть по латах з перерізом 45x70, 50x70 мм та кроком 350; 390; 400; 460 мм.

Випускають листи металочерепиці з шири­ною хвилі 195-200 мм і висотою 31-67 мм; листи завширшки 1030-1150 мм і завдовжки від 540 до 6060 мм. Листи металочерепиці укладають в ряд за рядом від карнизу до гребеня, починаючи з правого краю даху. При наявності листів різної довжини, починають завжди із найдовшого листа.

Крайню нижню лату використовують як направляючу для правильного розташування листів першого ряду.

Треба, щоб перший лист в карнизі був роз­ташований під кутом 90° до карнизу.

Покрівлі із металочерепиці довговічні, кра­сиві, міцні, легкі (їм² важить всього 5 кг, тоді як черепичні дахи мають вагу в 10 разів біль­шу). Покриття із гальванізованої сталі витримує будь-які кліматичні умови.

У районах, де деревина є місцевим буді­вельним матеріалом, влаштовують покрівлі з тесу або дранки.

Тесову покрівлю роблять із дощок 19-25 мм завтовшки у два шари по латах із брусків 50x50 мм, укладених на відстані 600 мм один від одного. Дошки укладають суцільно, або врозбіг з перекриванням швів.

Дранкову покрівлю роблять із соснових або ялинових дощечок 1,0 м завдовжки. Дранку укладають у кілька шарів по латах з обтесаних на один кант жердин 5-6 см завтовшки, з від­станню між ними 20-15 см. перші три шари від

звису даху укладають з короткої дранки, а наступні шари укладають з напуском ³/₄ довжини дранки. Прибивають дранку цвяхами, так щоб цвяхи проходили через верхній край дранки, що лежить нижче.

Покрівлі з м'яких рулонних матеріалів (рис. 9.17) — влаштовують із руберойду, на­плавленого руберойду, склоруберойду по дощатій або бетонній основі, по цементній або асфальтовій стяжці. Дощату основу роблять двошарову у складі суцільного захисного настилу 19-25 мм завтовшки, 50-70 мм зав­ширшки а вологістю не більше як 20% і роз­рідженого робочого настилу із дощок 25-35 мм завтовшки, що прибиваються до кроквяних ніг паралельно гребеню. Дошки захисного шару прибивають до робочого настилу під кутом 45°. При такій конструкції настил не жолобиться і захищає від розриву рулонний матеріал, який приклеюють до нього на мастиці.

Верхній шар покрівельного килима захи­щає нижній (підкладковий) від руйнуючих ат­мосферних опадів. Нижній шар покрівельного килима при похилі більшому 20% закріплюють до настилу мастикою і цвяхами.

Полотна рулонних матеріалів при похилах понад 15% наклеюють перпендикулярно до гребеня, а при похилах до 15% паралельно йому. Полотнища наклеюють з напуском по-слідуючих на попередні не менше 50-70 мм (підкладкові), 70-100 мм (верхні). Для бітум­них рулонних матеріалів застосовують бітумні мастики.

Мінімальний похил рулонних покрівель: двошарових — 5% ; тришарових — 5-2,5%; чо­тири і п'ятишарові килими можуть мати нульо­вий похил (наприклад в розжолобках). Покрівлі із похилом на 2,5% і менші обов'яз­ково повинні мати зверху захисний шар із гра­вію, втопленого в гарячу мастику.

Найбільш практичні і довговічні покрівлі із рулонних матеріалів при влаштуванні їх по бетонній основі на цементній або асфальтовій стяжці. На вирівняну стяжку наклеюють чо­тири шари руберойду на гарячій або холодній бітумній мастиці.

Мастикова покрівля (рис. 9.18). На під­готовлену основу по шару ґрунтовки розстеля­ють полотнища склополотна (перпендикулярно стоку води) з напуском кромок на менше 100 мм. Холодна бітумна мастика просочує роз­кладені полотнища і приклеює їх до основи. Потім по шару мастики укладають ще два шари склополотна у взаємно перпендикулярному напрямку.

Захисним шаром мастикових покрівель є

шар гравію, втоплений в бітумну мастику або фарбування алюмокеросиновою суспензією світлих тонів, яка знижує теплову дію сонячної радіації.
