7.5. Установлення перегородок, спряження їх зі стінами і стелею

Всі перегородки (крім столярних і перегород­ки-шафи) установлюють на несучі елементи пере­криття (балки, плити) на шар розчину або інші пружні прокладки (рис. 7.6. є, і). Якщо пере­городки розташовують на перших поверхах без-підвальних будівель і в підвальних поверхах, то їх установлюють на цегляні і бетонні стовпчики, або на бетонну підготовку.

Якщо в перекритті є підпідлоговий простір, то по всій довжині перегородки влаштовують у ньому вертикальну діафрагму із цегли, або інших матері­алів , які не допускають проникнення шуму із одно­го приміщення в інше. Товщина діафрагми повинна бути не меншою від товщини перегородки.

У місцях примикання підлоги до перегородок потрібно прокладати звукоізолюючі прокладки (рис. 7.6, є). Вони можуть бути із антисептованого брусу, смуги деревоволокнистої плити, повсті та інших пружних матеріалів.

При спряженні перегородок зі стінами і між собою, треба забезпечувати щільність швів, для чого проконопачують зазори, а шви заповнюють розчином (рис. 7.6, в).

Перегородки не слід доводити до стелі на 10— 15 мм. Зазор треба старанно проконопатити лля­ним клоччям, змоченим в гіпсовий розчин, а по­тім заповнити розчином з обох сторін на глибину 20-30 мм, для того щоб забезпечити надійну звукоізоляцію (рис. 7.6, д).

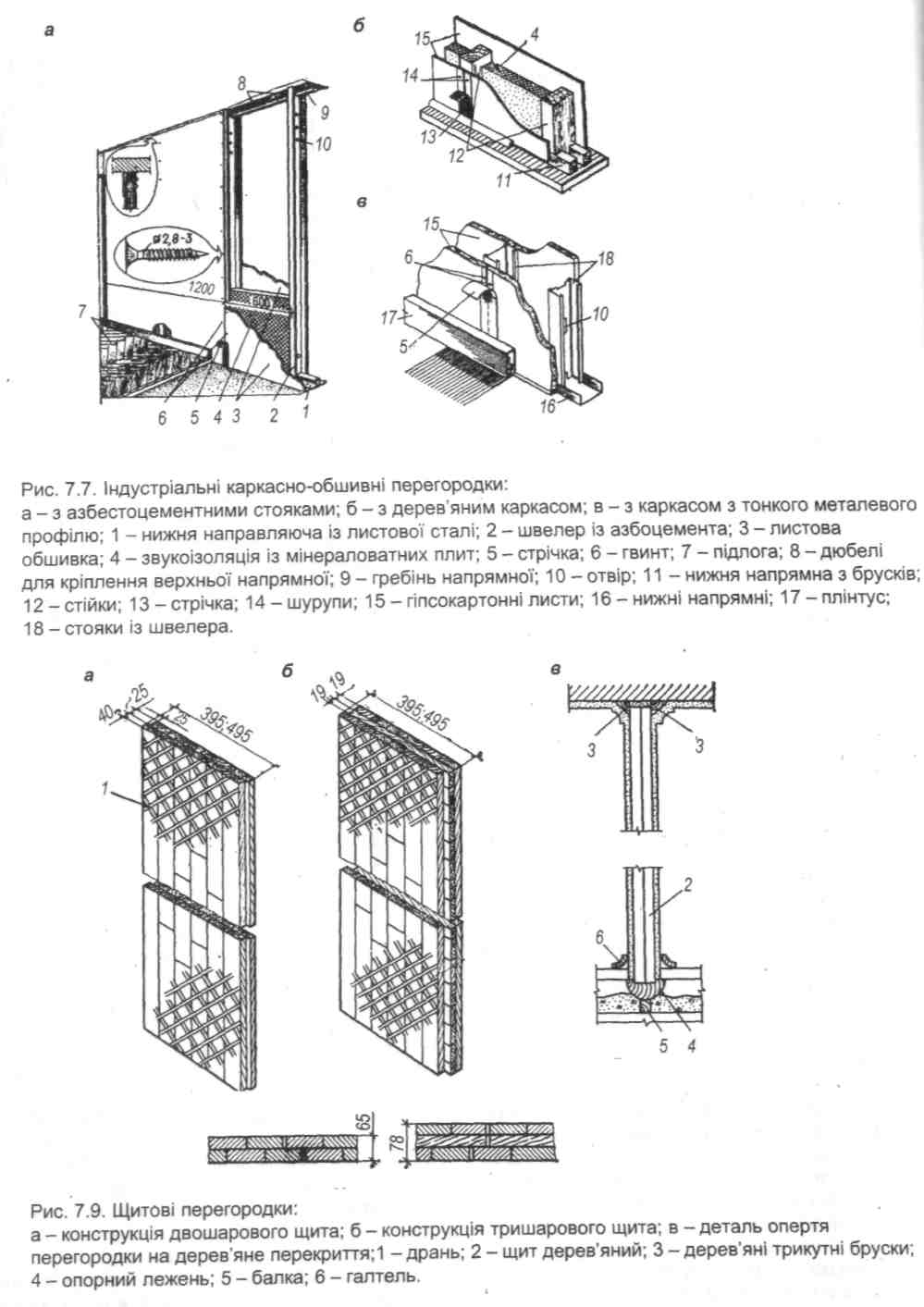

Перегородки із панелей і плитних матеріалів кріплять до цегляних стін за допомогою стальних йоржів, які забивають у закладені в стіну дерев'я­ні антисептовані вкладиші (рис. 7.6, в) по висоті удвох місцях.

До стелі перегородки кріплять стальною ско­бою, що закладається в шов між панелями пере­криттів, або стальною скобою з привареним ан­кером; або за допомогою стальних пластин (рис. 7.6, д).

З цією метою, в плиті роблять зарубки 10-15 мм завглибшки, а вгорі панелей-перегородок дл'і пластин роблять пази 6-7 мм завглибшки. Пластинки вміщують у підготовлені для них пази і верхнім кінцем вводять у зарубку в плиті пере­криття, а потім Цвяхом або шурупом кріплять до верхньої обв'язки каркаса панелі. З кожного боку перегородки ставлять по 2-3 пластинки. Викорис­товують і монтажні петлі, коли шви між плитами збігаються з віссю перегородки (рис. 7.6, д).

В такому разі стальний дріт зав'язують за монтажну петлю, пропускають у шов між пли­тами і закріплюють зверху плит.

Якщо перегородку встановлюють під прогоном (рис. 7.6, г), то кріплення здійснюють за допомогою фігурних стальних планок, що охоплюють прогін з двох боків. Планки з'єднують між собою болтами.

Панелі-перегородки, що примикають одна до одної угорі скріплюють між собою стальними накладками (рис. 7.6, ж).

Міжквартирні перегородки краще прими­кати до стін не впритул, а заводити їх в паз ка­пітальної стіни.

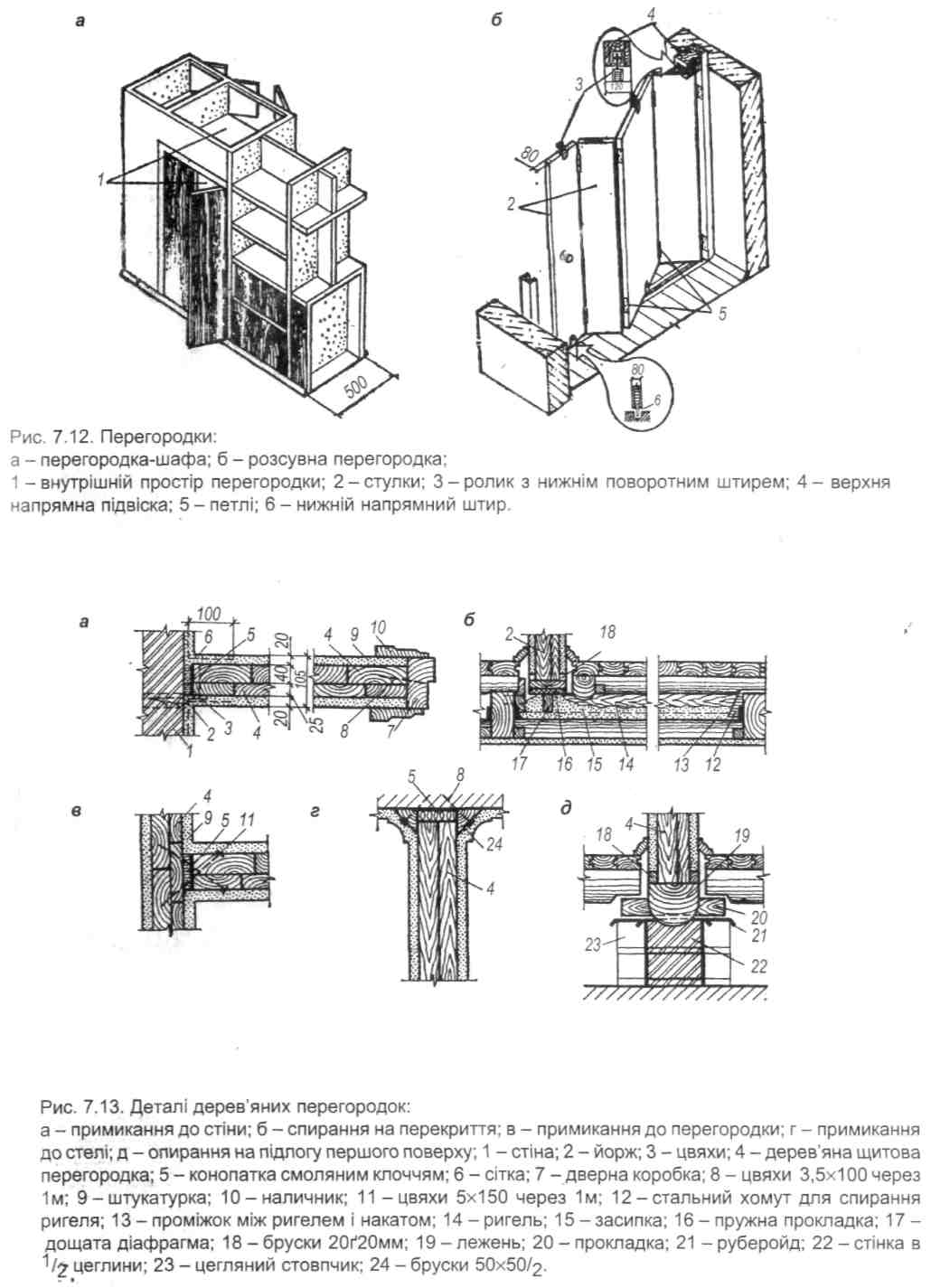

Кріплення дерев'яних перегородок до пере­криття виконують за допомогою брусків, що при­бивають до дерев'яного накату перекриття з обох сторін перегородки. Влаштування дерев'яних перегородок показано на рисунку 7.13.

7.6. Техніко-економічна оцінка перегородок

Перегородки громадських будівель порівню­ють за такими показниками: вартості, затратами праці, мрхою, у відношенні до 1м²(табл. 7.1).

Таблиця 7.1. Техніко-економічні показники на їм² перегородки

Варіант	Конструкція	Вартість, %	Затрати праці, люд/год	Маса, кг
1	Із цегли 120 мм завтовшки	100	1,7	300
2	Із гіпсобетонних плит 80 мм завтовшки	78	1,35	63
3	Із гіпсобетонних великорозмірних панелей	69	1,07	60
4	Каркасно-обшивні з азбестоцементними стояками	135	0,95	24
5	Каркасно-обшивні із стальним стояками профілями	149	1,58	20
