6.3. Перекриття із збірних залізобетонних панелей

Залізобетонні перекриття міцні, довговічні, негорючі. За способом влаштування вони бу­вають збірні, монолітні і збірно-монолітні.

В сучасному масовому будівництві найбіль­шого поширення набули перекриття, в яких несучими елементами є збірні залізобетонні панелі. їх виготовляють на заводах у відповід­ності з номенклатурою збірних залізобетонних виробів для громадських будівель.

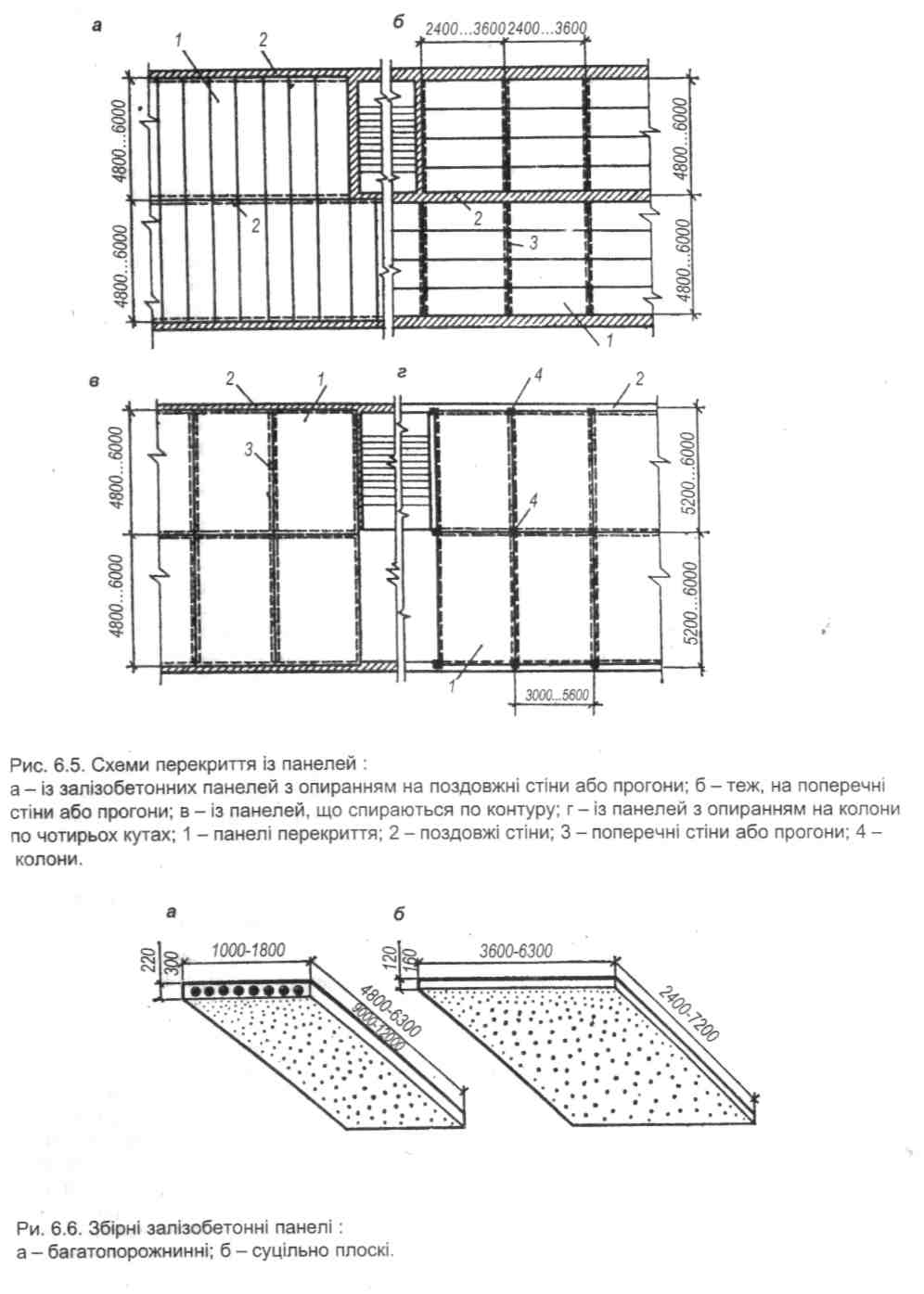

Залежно від конструктивних схем, плитні перекриття бувають (рис. 6.5, а, б, в, г)із вузьких довгомірних багатопорожнинних залізобетонних панелей, що спираються на поздовжні несучі стіни або прогони; із вузьких багатопорожнинних залізобетонних панелей, що спираються на поперечні стіни або прогони; із суцільних плоских залізобетонних панелей розміром на кімнату, що спираються на несучі

стіни або прогони, по трьох або чотирьох сторонах; із панелей, що спираються по чотирьох кутах на колони каркасу.

Залізобетонні панелі з круглими порожни­нами (рис. 6.6, а) щільно укладають на стіни або прогони, утворюючи гладкі стелі приміщень і рівну поверхню під основу підлоги.

Збірні панелі з круглими порожнинами ви­готовляють із бетону класу В 15; В 20 завдовжки 2,4; 2,7; 3,0; 3,6; 4,2; 4,8; 5,1; 5,4; 5,7; 6; 6,3 мпри ширині 1,2; 1,5; 1,8 м і товщині 220 мм.

Панелі прольотом 9 і 12 м, завтовшки 300 і 220 мм, завширшки 1,0 і 1,2 м використовують у громадських будівлях.

Панелі кладуть на несучі стіни по шару роз­чину. Кінці покладених панелей спирають на цегляні стіни не величину не меншу 100—200 мм, а на панельні стіни — 50-70 мм.

Для попередження руйнування панелі під навантаженням від маси стіни в місцях закла­дення їх в стіни порожнини панелей повинні бути зароблені бетоном класу не менше В 15.

Шви між плитами щільно заповнюють цемент­ним розчином М100, а зі сторони стелі розшивають.

Найбільш індустріальними є перекриття із суцільних плоских залізобетонних панелей (рис. 6.6, б) завдовжки 3,6-6,3 м при ширині 2,4-7,2 і товщині 120-160 мм.

Суцільні плоскі панелі являють собою залізо­бетонну плиту сталого перерізу з нижньою по­верхнею, що готова під фарбування, і верхньою рівною, підготовленою для влаштування підлоги. їх застосовують в перекриттях великопанельних будівель і спирають по контуру. Відсутність швів на стелі підвищує звукозахисні й архітектурні переваги приміщення.

Укладені панелі залізобетонних перекриттів анкерують стальними зв'язками (рис.6.7. а, б, в) із зовнішніми стінами і між собою. Анкерування укладених плит і забиття швів розчином надає збірному перекриттю властивості жорсткого диску, що збільшує загальну стійкість будівлі.

Перекриття із збірних залізобетонних па­нелей підвищує індустріальність будівництва, скорочує затрати праці і строки будівельно-мон­тажних робіт, проте мають велику вартість.

6.4. Монолітні залізобетонні перекриття

Монолітні залізобетонні перекриття арму­ють і бетонують на місці в опалубці. їх застосо­вують в будівлях складної форми в плані, де збірні перекриття не можуть бути застосовані, при значних динамічних навантаженнях на пере­криття; в індивідуальному будівництві з метою зменшення вартості.

За конструкцією монолітні залізобетонні перекриття бувають: ребристі, кесонні, безбалкові.

Ребристі перекриття складаються із голов­них балок, другорядних балок і плити монолітно зв'язаних між собою (рис.6.8. а). Відстань між другорядними балками при товщині 70-100 мм приймають від 1,5 до 3 м. Оптимальний прольот другорядних балок 4-6 м. Висоту балок (включно з товщиною плити) приймають від ¹/₁₂ до ¹/₁₆ про­льоту, а ширину — від ¹/₈ до ¹/₁₂ відстані між їх­німи осями. Ребристе перекриття має прямокут­ну сітку колон. При квадратній сітці колон при­ймають кесонне перекриття.

Кесонне перекриття (рис. 6.8, б) складається із балок однакового перерізу, що взаємно пере­хрещуються і монолітно зв'язані з плитою. По­глиблення між балками називають кесонами. Застосовують кесонне перекриття з метою по­кращання інтер'єру приміщення.

Безбалкові залізобетонні перекриття (рис. 6.8, в) являють собою суцільну монолітну плиту 150-200мм завтовшки, що спирається на колони. Для збільшення площі спирання у верх­ній частині колон роблять розширення — капітелі. Сітка колон при безбалковому перекритті приймається 6 м. Товщина плит ¹/₃₂~¹/₃₅ прольоту.

Безбалкові перекриття застосовують в тих випадках, коли необхідно мати гладку стелю або перекрити приміщення складної конфігурації в плані та при значних розмірах.

Монолітні перекриття забезпечують просто­рову жорсткість будівлі, але трудомісткі, ви­магають великих витрат лісоматеріалів для оп­алубки, збільшують строки будівництва. Тому зараз застосовують перспективні будівельні си­стеми збірно-монолітних будівель, які зводяться в інвентарній опалубці.
