Продольная привязка подкрановых путей

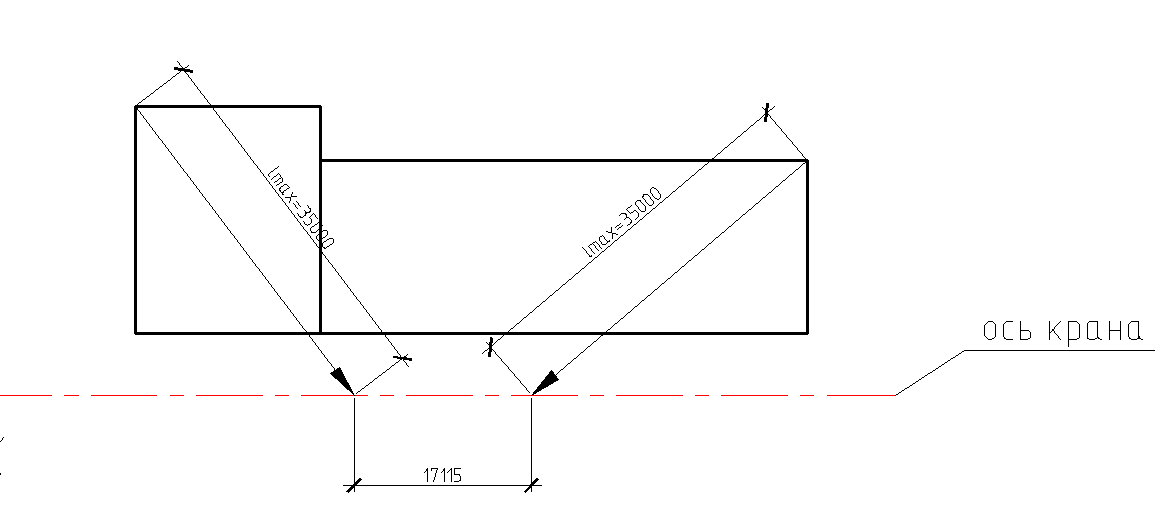

Рис. 6. Определение крайних стоянок крана
Длину подкрановых путей определяем по формуле:
Lкр –расстояние между крайними стоянками крана.
Lт –величина тормозного пути ≥1,5 м
Lк –расстояние от конца тормозного пути до конца рельса≥1,5 м
B –база крана (расстояние между рельсами) 8 м.
Полученую расчетом длину подкрановых путей корректируемв сторону увиличения с учетом кратности полузвена (Пзв=6,25м), соблюдая при этом условие:
Принимаем
6,25- длина одного полузвена подкрановых путей;
nзв-количество полузвеньев;

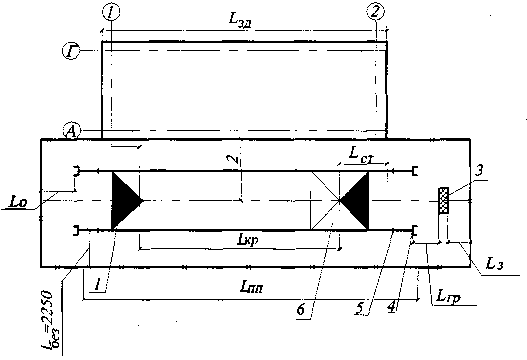

Привязка ограждения подкрановых путей
Привязку ограждения подкрановых путей производят из необходимости соблюдения безопасного расстояния между конструкциями крана и ограждения в следующем порядке:
1.
Выполняем привязку крайних стоянок к
оси здания
2. Размещаем контрольный груз и осуществляем его привязку
-минимальное
расстояние от контрольного груза до
конца рельса
-минимальное
расстояние от контрольного груза до
ограждения крана
3. Устанавливаем минимальное растояние от оси ближнего рельса к ограждению крана (Lр)
Lp=2-2,5
4.
Устанавливаем расстояние от конца
рельса до ограждения(
Определение зон влияния башенного крана
Для создания условий безопасного ведения работ определяют действующие зоны: монтажную зону, рабочую зону крана, зону возможного перемещения габаритов груза, опасную зону путей, опасную зону дорог, опасную зону работы крана.
М
онтажная
зона - это пространство, где возможно
падение груза
при установке и закреплении конструкций.
Монтажную зону
определяют по наружным контурам здания
исходя из его высоты. На стройгенплане
монтажную зону обозначают пунктирной
линией (рис. 4.9). В этой зоне располагают
только монтажные
механизмы.

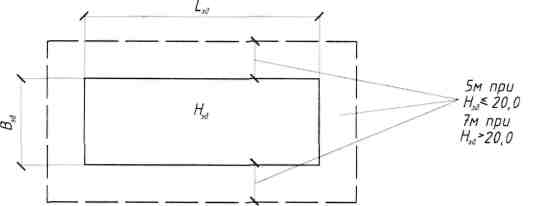

Рис. 8. Определение монтажной зоны работы крана
Рабочая зона крана - это пространство, находящееся в пределах линии, описываемой крюком крана соответствующее максимальному рабочему вылету стрелы (Стях).
Зона перемещения габаритов груза - это пространство, находящееся в пределах возможного перемещения груза:
где
-
радиус границы зоны перемещения груза;
-
максимальный рабочий вылет стрелы;
-
длина небольшого груза.

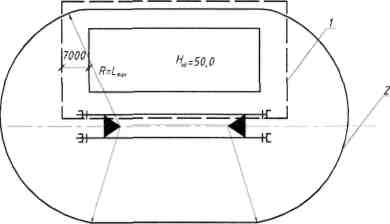

Рис. 9. Определение рабочей зоны крана:
1 - граница монтажной зоны крана; 2 - граница рабочей зоны крана

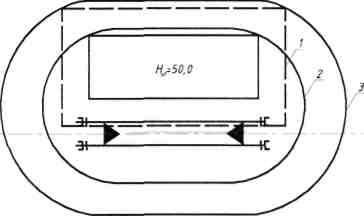

Рис. 10. Определение зоны перемещения груза:
1 - граница монтажной зоны; 2 - граница рабочей зоны; 3 - граница зоны перемещения груза
Опасная зона работы крана - это пространство, где возможно падение груза при его перемещении с учетом вероятного рассеивания при падении.
Граница опасной зоны определяется по формуле
где
Ron
- радиус
границы опасной зоны работы крана;
-
дополнительное
расстояние для безопасной работы.
Временные административно-бытовые и культурно-бытовые здания
Определение расчетного количества работающих
Устанавливаем численность рабочих основного производства:
R
оп
Rmax=105
чел.
Определяем численность рабочих вспомогательного пр-ва Rвп, обслуживающих временные здания производственного назначения (растворные узлы, малярные станции):
Rвп=20% Rоп=21
Колличество инженерно– технического персонала и служацих:
Rитр= 12% (Rоп+ Rвп) = 12% (105+21)= 16 чел;
Численность младшего обслужающего персонала и пожарно-сторожевой службы(Rмоп)
Rмоп= 3% (Rоп+ Rвп) = 3% (105+21)= 4 чел;
Общее количество работающих в сутки, нуждающихся во временных зданиях и сооружениях:
Rсут=1,05(Rоп+ Rвп+ Rитр+ Rмоп)=1,05(105+21+16+4)=154
