Организация сигнальных каналов для передачи сигналов управления и взаимодействия (сув). Расчет частоты дискретизации сув.
Сигналы управления и взаимодействия передаются импульсами постоянного тока только одного дискретного уровня, поэтому СУВ не подвергаются квантованию по уровню и кодированию. Дискретизация СУВ во времени осуществляется импульсными последовательностями, поступающими от генераторного оборудования. Принцип дискретизации СУВ поясняется на Рис. 1.
Рис. 1. Принцип дискретизации СУВ: a) Схема И б) Временные диаграммы на входах и выходе схемы И.
Период дискретизации СУВ обычно находится в пределах 0.5-2 мс, и намного превышает период дискретизации сигналов телефонных каналов (125 мкс).
Обычно каждому из каналов отводятся специальные импульсные позиции для передачи СУВ. При этом реализация принципа временного разделения СУВ, относящихся к абонентским каналам может быть различной.
СУВ для N телефонных каналов могут передаваться тремя различными способами:
На N импульсных позициях линейного сигнала выделенных для этой цели специально в пределах каждого цикла.
На одной позиции линейного сигнала в разных циклах передачи.
На позициях занимаемых попеременно сигналами синхронизации и СУВ в разных циклах.
Два последних способа передачи СУВ по сравнению с первым обеспечивают выигрыш в полосе передаваемых частот.
Передача СУВ для всех телефонных каналов в каждом цикле нецелесообразна, т.к. привела бы к чрезмерному увеличению объема служебной информации, а кроме того не имеет особого смысла, т.к. длительность даже самых коротких сигналов управления и взаимодействия в десятки раз превышает длительность цикла передачи. Увеличение же объема служебной информации привело бы к необходимости повышения скорости передачи и полосы передаваемых частот, что и является недостатком первого способа. К достоинствам следует отнести простоту в реализации.
Т.к. период дискретизации СУВ (Тдсув) намного превышает период дискретизации сигналов телефонных каналов (Тдтлф = Тц), это позволило организовать сверхцикл для передачи СУВ, состоящий из нескольких циклов. В каждом из циклов сверхцикла в одном из канальных интервалов поочередно передаются СУВ для одного или нескольких телефонных каналов. Второй и третий способы передачи СУВ предусматривают организацию сверхцикла. Первый способ предполагает выделение дополнительной импульсной позиции в составе каждой кодовой группы для передачи СУВ в пределах каждого цикла (т.е. без организации сверхцикла).
На Рис. 2. показан принцип организации четырех сигнальных каналов, объединенных в сверхцикл, состоящий из пяти циклов передачи, а па Рис. 3. функциональная схема, поясняющая передачу этих сигналов.
Р
ис.
2. Временные диаграммы работы каналов
передачи СУВ

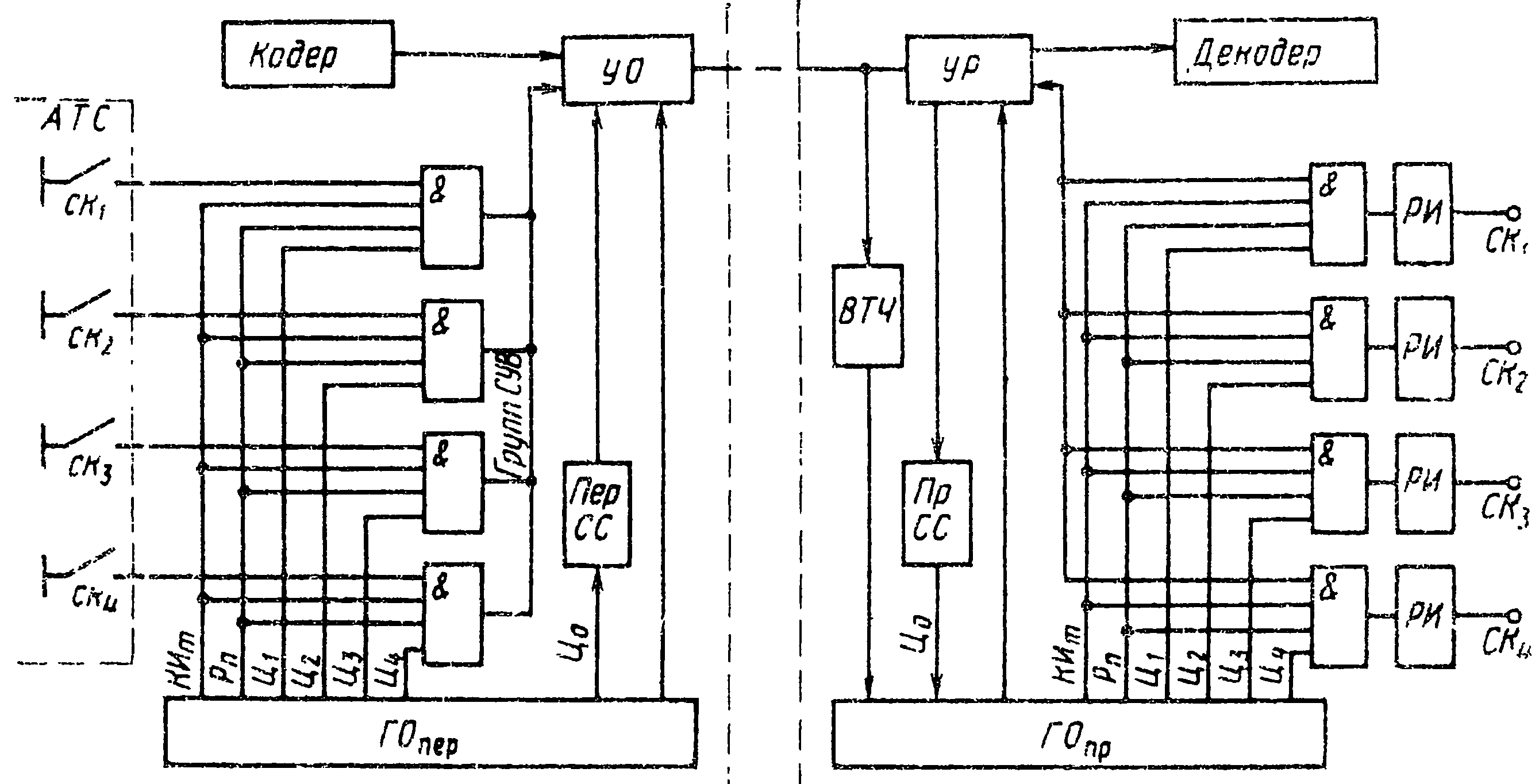

Рис. 3. Функциональная схема организации каналов передачи СУВ
Четыре схемы И выполняют операцию дискретизации СУВ, разрешая прохождение сигнала каждого из каналов только в соответствующий цикл сверхцикла, соответствующий канальный интервал цикла и соответствующий разряд канального интервала, которые на схеме условно обозначены КИm и Рn. В нулевой цикл в групповой сигнал подается сверхцикловая синхрокомбинация. Устройство объединения УО объединяет групповой цифровой сигнал всех каналов, СУВ, сверхцикловой синхросигнал. Управляет работой передающих устройств ГОпер. Синфазная работа ГОпр и ГОпер, а следовательно, и правильное распределение сигналов по СК обеспечивается приемником сверхцикловой синхронизации. На приеме выполняется обратная операция - импульсы СУВ распределяются по своим каналам согласно соответствующим импульсам от ГОпр. На выходе СК включен расширитель импульсов, который восстанавливает длительность импульсов, уменьшая влияния искажений операции дискретизации. В некоторых системах АТС для передачи СУВ используется многочастотная сигнализация, тогда СУВ передается комбинацией тональных частот. Эти сигналы, лежащие в спектре 0.3 ... 3.4 кГц, поступают па вход канала ТЧ, где и передаются аналогично телефонному сигналу.
