21Подстропильные конструкции

Эти конструкции укладывают на колон ны, как правило, средних рядов в продольном направлении, а на них - стропильные конструкции. Их применяют в том случае, когда шаг колонн среднего ряда не равен шагу колонн крайнего ряда. Например, шаг колонн среднего ряда 12 м, а шаг стропильных конструкций, равный шагу колонн крайнего ряда, 6 м.

Подстропильные конструкции имеют пролет только 12 м и могут быть в виде балок или ферм. Следует иметь в виду, что подстропильные фермы применяют только со стропильными фермам и, а подстропильные балки - со стропильными балками.

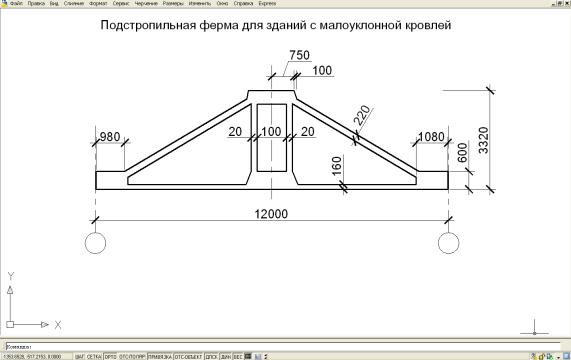

Подстропильные фермы бывают двух видов:

а)для скатных покрытий;

б)для малоуклонных покрытий.

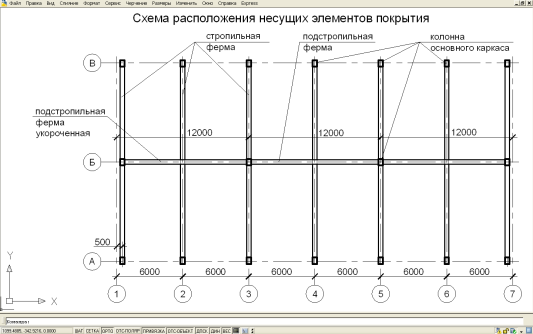

Подстропильные конструкции различают также по месту их укладки в здании:

а)укладываемые в рядовых пролетах;

б)укладываемые у торцов здания или у температурных швов.

Подстропильные конструкции имеют следующие закладные детали:

– для опирания на колонны;

– для опирания на них стропильных конструкций - в опорных частях и в среднем нижнем узле;

– для опирания плит покрытия - в среднем верхнем узле и на верхних концах приопорных стоек.

25 Вертикальные и горизонтальные связи

Связи воспринимают нагрузки от торможения кранов и ветра, а также обеспечивают пространственную жесткость каркаса. Их выполняют из металлических прокатных профилей (чаще уголков; могут быть из швеллеров).

По характеру расположения связи бывают:

горизонтальные – устанавливают в плоскости верхнего и нижнего пояса ферм;

вертикальные – устанавливают между колоннами или фермами в вертикальной плоскости.

Конструктивное решение связей зависит от:

а) высоты здания,

б) величин пролёта,

в) шага колонн,

г) наличия кранов и их грузоподъёмности.

Горизонтальные связи устраиваются в виде сварных ферм из уголков в области покрытия в торцах здания.

Для восприятия ветровой нагрузки, действующей на торец здания, в покрытии по нижнему поясу ферм устраивают горизонтальные связи в виде ферм. Их исполняют в виде блока-решётки из стальных уголков между двумя крайними фермами или балками. Такие связи рациональны в зданиях значительной высоты и с большими пролетами.

Также роль горизонтальных связей выполняют плиты покрытия, которые приваривают к верхним поясам основных несущих конструкций покрытия и после заделки швов покрытие приобретает качества «сплошного диска», повышающего пространственную жесткость здания (при отсутствии фонарей).

Вертикальные связи между колоннами устанавливают в середине температурного блока (или по середине здания). При шаге колонн 6 м устанавливают крестовые связи, при шаге колонн 12 м – портальные. Вертикальные связи выполняются из уголков прокатной стали при помощи сварки.

Связи приваривают к закладным деталям колонн. В зданиях малой высоты (до 7-8 м) можно не устраивать.

26 беспрогонный – является основным: крупноразмерные плиты укладывают непосредственно на верхние пояса основных несущих конструкций покрытия; плиты служат не только несущей конструкцией ограждающей части покрытия, но и обеспечивают пространственную жесткость здания в целом;

Утеплённые и неутепленные покрытия, область их применения

Неутепленные покрытия устраивают в неотапливаемых зданиях, а также в горячих цехах со значительным выделением производственной теплоты. В своей конструкции они не имеют теплоизоляции и пароизоляции: по плитам покрытия выполняют выравнивающую стяжку и основной водоизоляционный кровельный ковер. Часто такие покрытия выполняют по прогонам.

Утепленные покрытия характерны для отапливаемых зданий; их конструктивное решение следующее: по плите покрытия устраивают пароизоляцию, теплоизоляцию, стяжку и основной водоизоляционный кровельный ковер.

Покрытия из сборных железобетонных элементов

В качестве несущих конструкций ограждающей части покрытия применяют следующие сборные железобетонные элементы:
