24. Основные параметры шероховатости гост2789-73.

Параметры шероховатости. Согласно ГОСТ 2789-73 шероховатость поверх­ности изделий независимо от материала и способа изготовления можно оцени­вать следующими параметрами (рис. 1):

Рис. 1. Профилограмма поверхности

1. Среднее арифметическое отклонение профиля Rа - среднее арифметическое из абсолютных значений отклонений профиля в пределах базовой длины:

где l - базовая длина;

п - число выбранных точек профиля на базовой длине;

у - расстояние между любой точкой профиля и средней линией (отклонение профиля).

2. Высота неровностей профиля по десяти точкам Rz - сумма средних абсо­лютных значений высот пяти наибольших выступов профиля и глубин пяти наибольших впадин профиля в пределах базовой длины:

или

где H_imax,, H_jmin - определяются относительно средней линии;

h_imax, h_jmin - относительно произвольной прямой, параллельной средней ли­нии и не пересекающей профиль.

3. Наибольшая высота неровностей профиля R_max - расстояние между линией выступов профиля и линией впадин профиля в пределах базовой длины.

4. Средний шаг неровностей профиля S_т - среднее арифметическое значение шага неровностей профиля в пределах базовой длины:

,

где S_mi - шаг неровностей профиля, равный длине отрезка средней линии, за­ключенного между точками пересечения смежных выступов и впадин профи­ля со средней линией.

5. Средний шаг неровностей профиля по вершинам S - среднее арифметическое значение шага неровностей профиля по вершинам в пределах базовой длины:

,

где S_i - шаг неровностей профиля, равный длине отрезка средней линии, за­ключенного между проекциями на нее наивысших точек двух соседних мест­ных выступов профиля.

6. Относительная опорная длина профиля t_p - отношение опорной длины про­филя к базовой длине:

,

где η_p - опорная длина профиля — сумма длин отрезков b_i , отсекаемых на за­данном уровне р в материале профиля линией, эквидистантной средней ли­нии т в пределах базовой длины (рис. 2):

.

Рис. 2 Кривая относительной опорной длины профиля.

Опорную длину профиля определяют на уровне сечения профиля р, то есть на заданном расстоянии между линией выступов профиля и линией, пересекающей профиль эквидистантно линии выступов профиля, и строят кривую изменения опорной длины профили (рис. 2). Значение уровня сечения профиля p отсчитывают по линии выступов и выбирают из ряда: 5; 10; 15; 20; 25; 30; 40; 50; 60; 70; 80; 90% от R_max.

Числовые значения параметров шероховатости Ra, Rz, R_max , S_т, S и t_p приведены в ГОСТ 2789-73.

25. Обозначение полей допусков и шероховатости на чертежах?

Обозначение шероховатости на чертежах. ГОСТ 2.309-73 устанавливает обо­значения шероховатости поверхностей и правила нанесения их на чертежах из­делий.

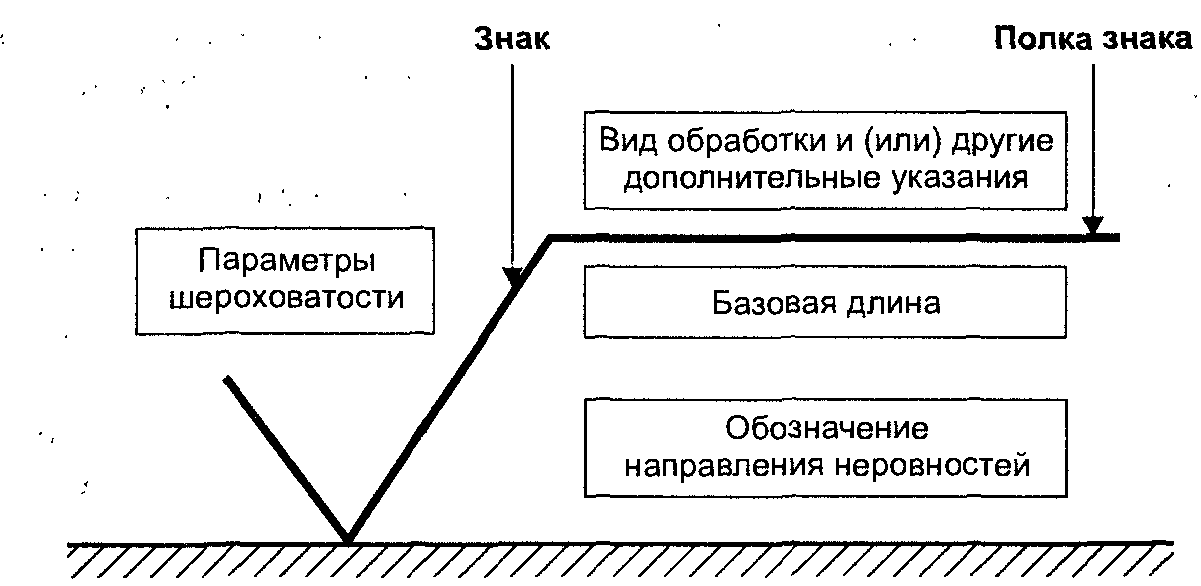

На рис. 3 приведена структура обозначения шероховатости. При обозначении шероховатости только по параметру применяют знак без полки.

Рис. 3. Структура обозначения шероховатости поверхности

Примеры обозначения шероховатости па чертежах приведены на рис. 4. В обозначении числового значения параметра Rа символ не указывается.

Рис. 4. Примеры обозначения шероховатости на чертежах

Если параметры Rа, Rz, R_max определены на базовой длине в соответствии с ГОСТ 2789-73, то эти базовые длины не указываются в требованиях к шероховатости (рис. 4, б).

При необходимости дополнительно к параметрам шероховатости поверхности уста­навливаются требования по направлению неровностей поверхности (табл. 1), а также по способу или последовательности способов получения (обработки) по­верхности. При этом способ обработки указывают только в случаях, когда он явля­ется единственно приемлемым для получения требуемой) качества поверхности.

При указании двух и более параметров шероховатости поверхности значения па­раметров записывают сверху вниз в следующем порядке: высота неровностей профиля, шаг неровностей профиля, относительная опорная длина профиля (рис. 4, а).

Допускается применять упрощенное обозначение шероховатости поверхностей с разъяснением его в технических требованиях чертежа (рис.4, в).

Таблица 1. Направления неровностей поверхности по ГОСТ 2789-73

Допускаемые значения Rа и Rz в зависимости от допуска размера и формы установлены по четырем уровням относительной геометрической точности, определяемых соотношением допусков геометрии и размера соответственно: А = 60)%, В = 40%, С=25% и D< 25% (табл. 2).

Таблица 2. Параметры шероховатости в зависимости от допусков размера IT и формы Т_ф
