8. Перевірка працездатності ідв

Настройка індикатора БИ-004 проводиться в наступній послідовності:

— сумістити початок розгортки на екрані трубки індикатора з лівою нижньою вершиною трафаретного прямокутника;

— відрегулювати дільники частоти міток дальності;

— відрегулювати яскравість міток дальності. Для цього встановити ручки "Яркость меток" приблизно в середнє положення та натискати послідовно клавіші 5/10, 10/20, 20/40, 40/80 км перемикача "Масштаб" і обертаючи при цьому відповідні вісі резисторів "Амплитуда меток" 4 см, 8 см, 16 см добитися того, щоб при кожному з масштабів яскравість міток дальності на екрані залишалась незмінною. Відрегулювати лінійність розгортки. Для цього натискуючи послідовно клавіші 5/10, 10/20, 20/40, 40/80 км, і обертаючи ручки резисторів "Линейность" та "Амплитуда" відповідно встановленому масштабу, добитися того, щоб відстані між мітками дальності були приблизно однаковими.

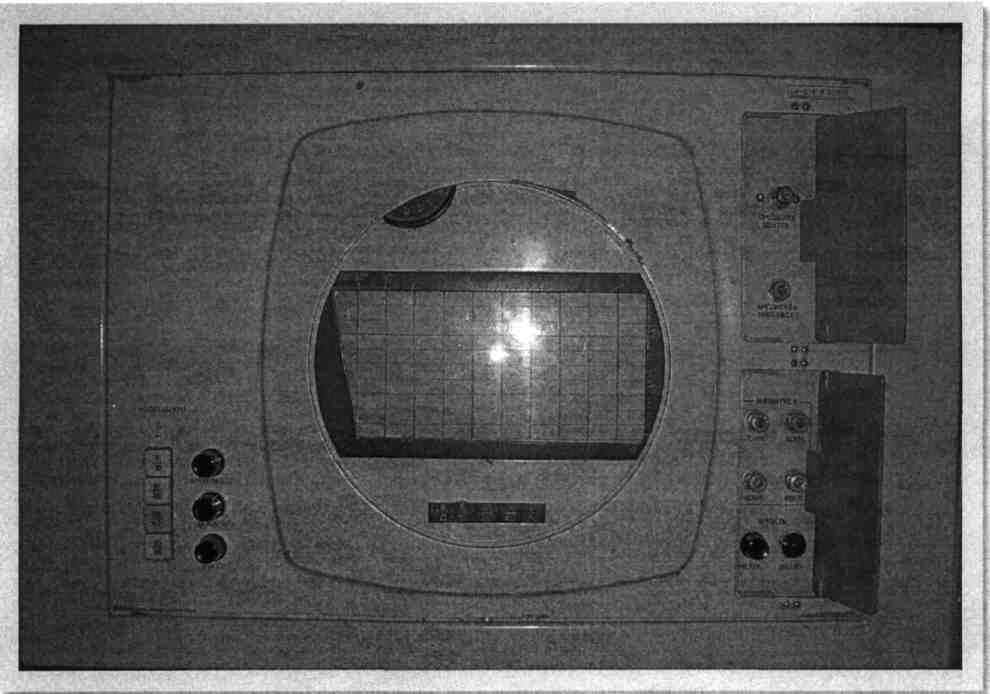

Зовнішній вигляд ІДВ

Рисунок 8.1.

9. Перевірка працездатності системи керування антеною

Перевірка електроприводу антенної системи проводиться у всіх режимах.

— перевіряється режим обертання, для чого включається привід азимута режим "1 программа" і по розгортці променя індикатора колового огляду наголошується який-небудь кут, що визначає положення антени в азимутальній площині в даний момент, і одночасно включається секундомір. Після цього відлічується десять обертів антени від раніше визначеного кута. Потім секундомір вимикається і визначається час. Час десяти обертів повинен бути рівний 100 ± 10 с.

— перевіряються граничні кути сканування і час одного періоду сканування, для цього включається привід кута місця в режим "2 программа" і по шкалі індикатора "Дальность - высота" визначаються граничні кути сканування антени. Час одного періоду сканування визначається секундоміром при спостереженні руху по індикатору. Воно повинне бути не більше 35 с.

— перевіряється працездатність електроприводу антени в позиційному режимі. Натисненням клавіші "Ручное" з групи "Программа" включається привід і рукоятками управління проводяться доворот антени по азимуту та куту місця. Спостереження за поворотом антени здійснюється по шкалах на панелі управління приводом.

— перевіряються програмні режими. В режимі "1 программа" на передній панелі блоку БЛ-003 включити тумблери "220 В, 400 Гц" і "27 В", перемикач "Работа - контроль" поставити в положення "Работа". На панелі управління приводом натиснути клавішу "Сброс в 0". Після загорання сигнальної лампи "Сигнал согласования" послідовно включити "Программа 1", будь-який режим, "Пуск повтор".

Після виконання заданої програми антена повинна продовжувати обертання по азимуту, припинивши дискретне переміщення по куту місця.

— режим "2 программа" перевіряється в тій же послідовності, що і перша програма, при включеному режимі "2 программа". Перевірку режимів роботи проводити, коли включена одна з програм. Кути повороту відраховувати по шкалі індикатора кругового огляду або по шкалі індикатора "Дальность - высота" залежно від вибраної програми.

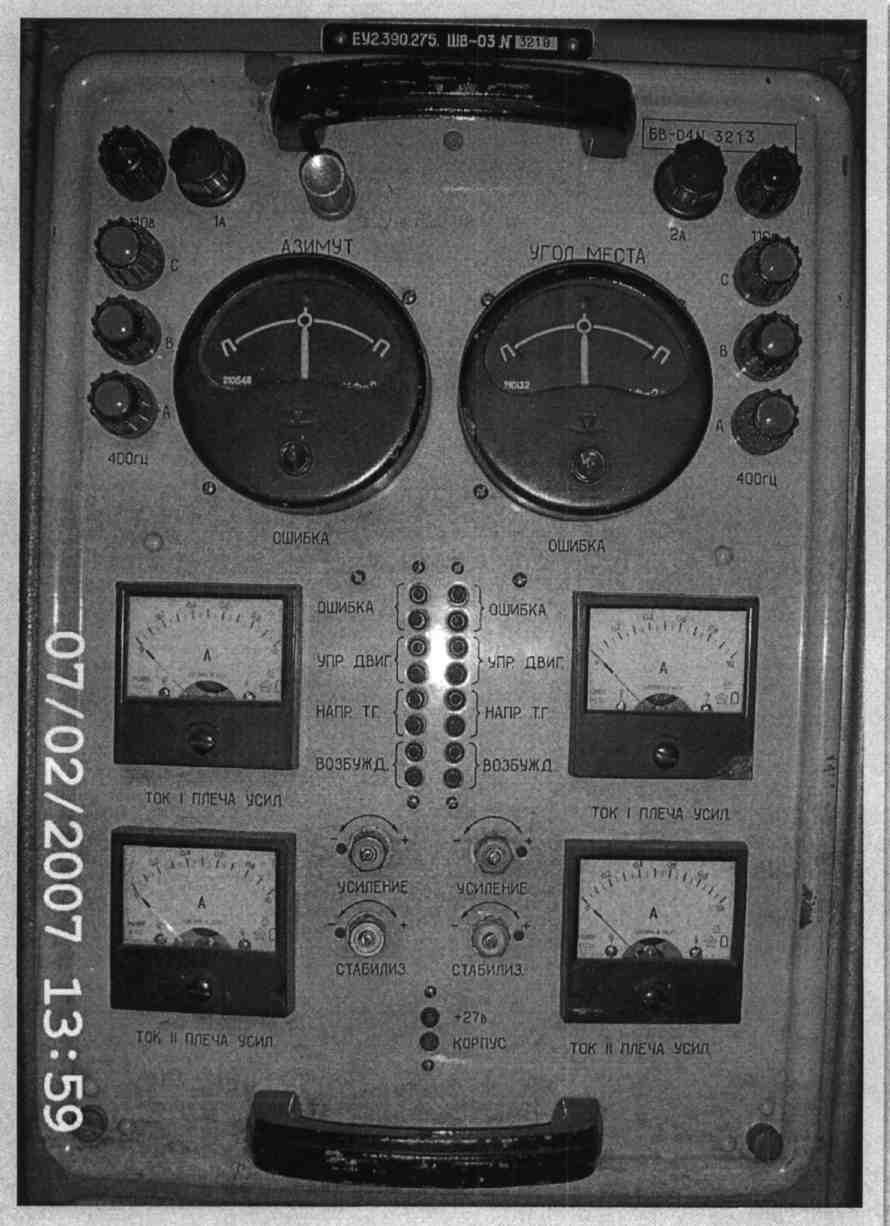

Зовнішній вигляд блока керування антеною

Рисунок 9.1.

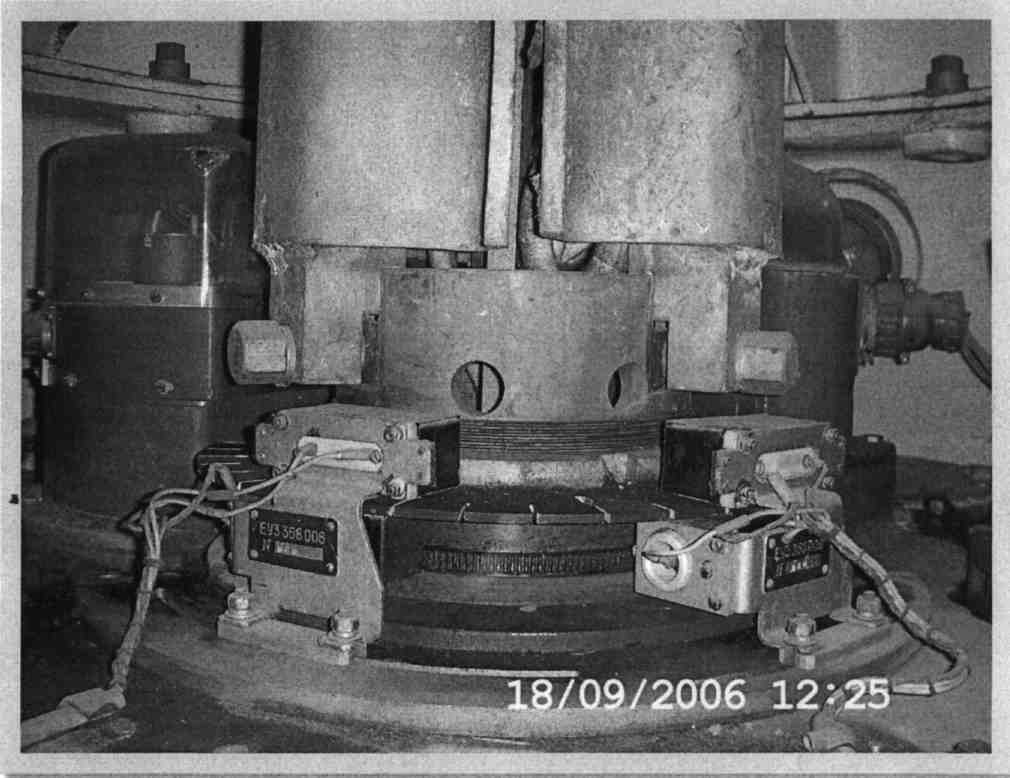

Зовнішній вигляд антенної колонки

Рисунок 9.2.

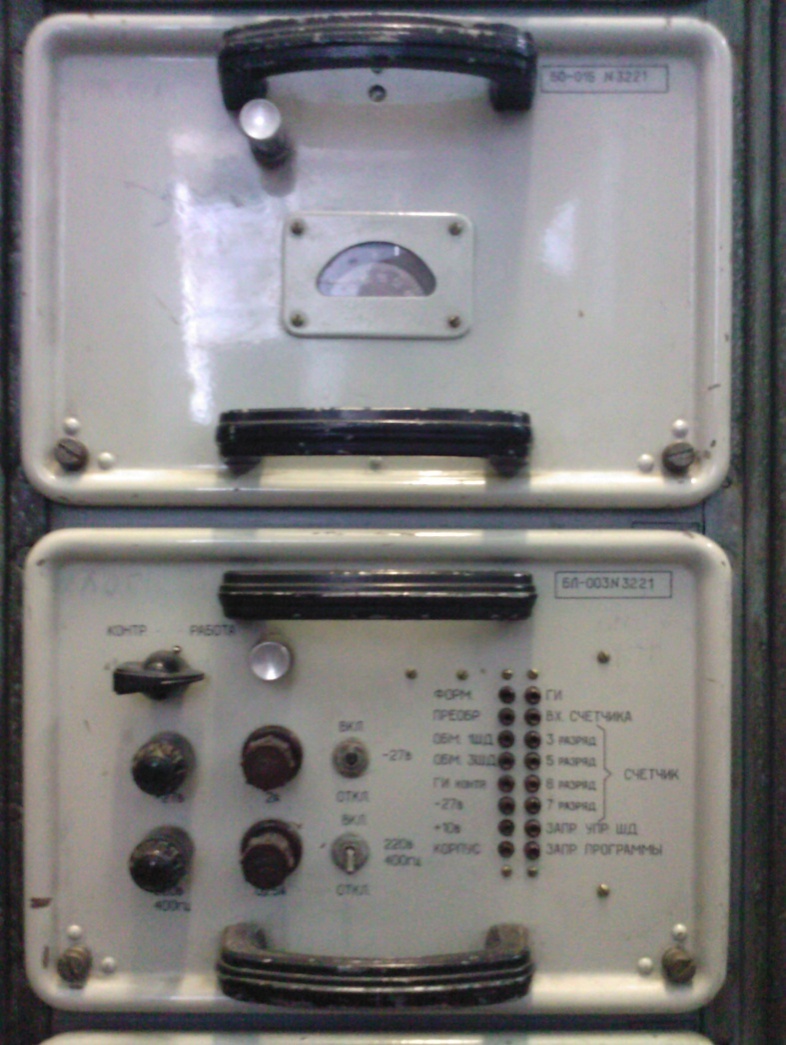

Зовнішній вигляд блоків програмного та логічного пристрою

Рисунок 9.3.

10. Перевірка працездатності та настройка блоку запуску БЗ-003. Вимірю вання коефіцієнту шуму бт-011 та пристрою "ИЗО-ЭХО"
