Торпедное вооружение

Торпедное вооружение на всех кораблях типа "Орион" было одинаковым и состояло из трех 533-мм торпедных аппаратов, размещенных в трех торпедных отсеках — двух бортовых, расположенных на трюмной палубе на уровне траверза внутренней поверхности барбета орудийной башни "В", и одного кормового (впоследствии был снят) с общим боезапасом 12 торпед. Труба торпедного аппарата была снабжена задней крышей, при открывании которой торпеда подавалась внутрь трубы вручную с подачного устройства. Для опускания торпеды в торпедный отсек в верхней палубе существовал специальный люк. Торпеда выстреливалась сжатым воздухом, который подавался трубопроводами от компрессора, в аварийной ситуации в каждом торпедном отсеке имелись баллоны со сжатым воздухом, подключенные к основной магистрали.

Авиационное вооружение

С 1917 г. линейные корабли типа "Орион" имели на вооружении по два (кроме "Монарха", который имел только один самолет) легких колесных разведывательных самолета-биплана типа "Сопвич-Кэмел" (или "Соп-вич-ПАП"), взлетающих со специально установленных на орудийных башнях платформ. На "Орионе" взлетные платформы были установлены на крышах башен "В" и "Q", на "Конкероре" и "Тандерере" — "В" и "X", на "Монархе" — "В". При взлете самолета башни с платформами разворачивались против ветра.

Бронирование

Увеличение главного калибра тяжелой артиллерии на линейных кораблях Королевского флота подтолкнуло флоты зарубежных государств вооружить свои дредноуты более мощными орудиями главного калибра, и как следствие, броневая защита новейших британских супердредноутов была значительно улучшена по сравнению с бронированием более ранних дредноутов

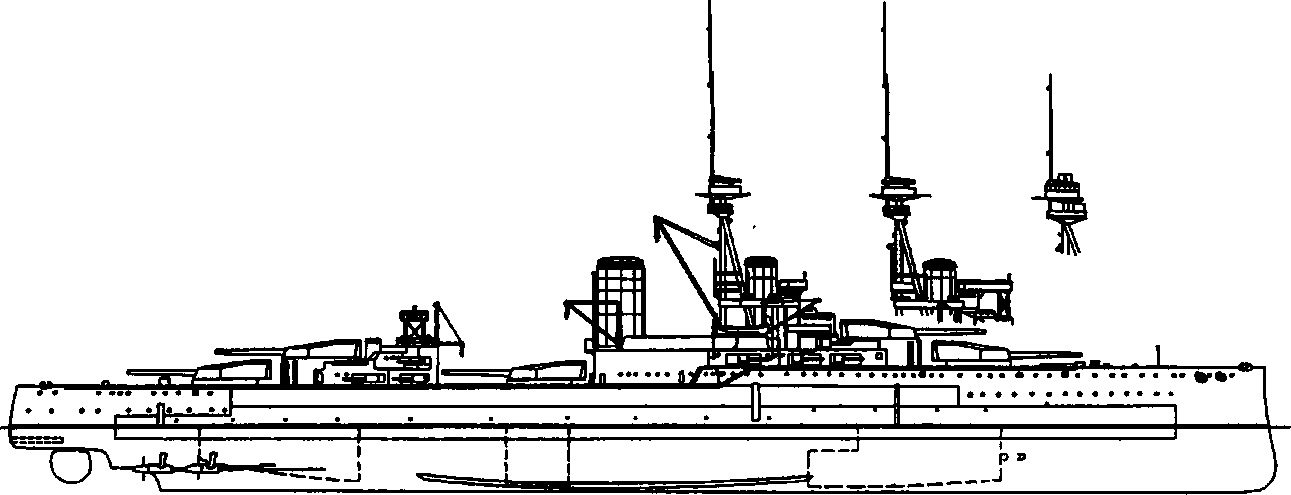

Основной вертикальный броневой пояс на "Орионе" имел протяженность 104,9 м (от траверза центра носового барбета башни "А" до траверза центра кормового барбета башни "У") и покрывал 59,3% длины корпуса на участке расположения главных жизненных частей корабля (энергетической установки, снарядных и пороховых погребов, постов управления). Он располагался по высоте от уровня верхней палубы до отметки 1,22 м ниже ватерлинии при нормальном водоизмещении. Пояс был набран из плит разной толщины (как это практиковалось в британском флоте), изготовленных из легированной крупповской стали. Крупповская броня была вязкой с внутренней и закаленной с наружной поверхности. Наружная поверхность броневой плиты подвергалась сначала цементации, затем закаливанию, что позволяло плитам сопротивляться удару снаряда, вызывая его разрушение, и в то же время не раскалываться при попадании благодаря довольно "мягкой" основе. Основной вертикальный броневой пояс имел высоту 6,25 м и подразделялся на главный и верхний броневые пояса.

Главный броневой пояс состоял из двух отдельных поясов — 305-мм нижнего, защищающего ватерлинию до уровня средней палубы, и 229-мм верхнего, располагавшегося по высоте от средней палубы до уровня главной палубы. Общая высота главного броневого пояса составляла 4,14 м. Верхний 203-мм броневой пояс протянулся от одного до другого траверзов внутренней поверхности башен "А" и "У", а по высоте располагался от главной до верхней палубы. Главный броневой пояс (305 мм - 229 мм) имел продолжение в носовую часть на той же высоте (на уровне главной палубы), что и в середине корабля — сначала от траверза центра носового барбета башни "А" толщиной 152 мм и длиной 16,8 м, затем продлевался дальше толщиной 102 мм и длиной 14,8 м, не доходя до форштевня 12,8 м. В кормовую часть главный броневой пояс (305 мм-229 мм) имел продолжение от траверза центра кормового барбета башни "У" толщиной 64 мм и длиной 17,8 м, не доходя до штевня 13,7 м. Общая длина главного (305 мм-229 мм) броневого пояса с носовыми и кормовыми оконечностями составляла 148,6 м (84% длины корабля).

Бронирование верхней палубы имело протяженность от наружной поверхности барбета орудийной башни "А" до наружной поверхности барбета орудийной башни "У". Толщина броневого настила верхней палубы составляла 38 мм.

Бронирование главной палубы в носовой и кормовой оконечностях составляло 38 мм и располагалось от нижней кромки 38-мм наружной носовой переборки до нижней кромки 203-мм главной носовой переборки и от верхней кромки 51-мм наружной кормовой переборки до нижней кромки 203-мм главной кормовой переборки.

Средняя палуба располагалась выше 305-мм главного броневого пояса, и ее бронирование было ограничено его длиной и составляло по толщине 25,4 мм на плоскости и на скосах.

Нижняя палуба находилась ниже ватерлинии, а ее оконечности разместились от наружных оснований носовой и кормовой 254-мм наклонных переборок к штевням. Бронирование палубы в носовой части составляло 25,4 мм и протянулось от наружной поверхности главной носовой переборки к внутренней поверхности наружной (102-мм) носовой переборки, от наружной поверхности наружной носовой переборки до форштевня бронирование палубы составляло 64 мм. Бронирование нижней палубы в кормовой части имело толщину 76 мм и размещалось от наружной поверхности главной (254-мм) кормовой переборки до внутренней поверхности наружной (64-мм) кормовой переборки, толщина бронирования нижней палубы от наружной поверхности наружной кормовой переборки до ахтерштевня составляла 102 мм ( над рулевым механизмом).

Главные носовые и кормовые переборки (траверзы) располагались следующим образом: в носовой части 203-мм поперечная переборка закрывала оконечности верхнего (203-мм) броневого пояса от главной до верхней палубы и располагалась наклонно внутрь от оконечностей 203-мм броневого пояса к наружной поверхности барбета башни "А"; 152-мм носовая переборка закрывала оконечности главного (305-мм-229-мм) броневого пояса от нижней до главной палубы и располагалась наклонно внутрь от оконечностей главного броневого пояса к наружной поверхности барбета башни "А".

В кормовой части 203-мм поперечная переборка закрывала оконечности верхнего (203-мм) броневого пояса от главной до верхней палубы и располагалась наклонно внутрь от оконечностей 203-мм броневого пояса к центру барбета башни "У"; 305-мм кормовая поперечная переборка закрывала оконечности главного (305-мм-229-мм) броневого пояса от нижней до главной палубы и располагалась наклонно внутрь от оконечностей главного броневого пояса к наружной поверхности барбета башни "У".

Наружная носовая переборка толщиной 102 мм закрывала 102-мм оконечности главного броневого пояса и палубное бронирование между нижней и главной палубой и затем продолжалась вверх от главной до верхней палубы, уменьшаясь до толщины 38 мм. Наружная кормовая переборка толщиной 64 мм закрывала 64-мм оконечности главного броневого пояса и палубное бронирование между нижней и главной палубами.

Все орудийные башни главного калибра на линейных кораблях типа "Орион" имели одинаковую конструкцию и бронирование: толщина лобовой плиты и боковых стенок составляла 280 мм, толщина броневых плит, покрывавших крышу башни в передней части 102 мм, в задней части 76 мм, толщина броневого настила пола 76 мм, тыл башни прикрывали броневые плиты толщиной 203 мм.

Бронирование башенных барбетов колебалось от 76-152-178-229 мм до 254 мм в зависимости от места расположения (наименьшее за броневыми поясами и палубами, наибольшее выше верхней палубы).

Носовая надстройка, в которой размещались 102-мм орудия противоминной артиллерии, была защищена спереди 76-мм броневым поясом, между орудиями боковые стенки казематов имели толщину бронирования 76 мм. Крыша и палуба были забронированы 25,4-мм плитами. 102-мм орудия в кормовой надстройке были размещены в открытых установках и имели в качестве защиты только противоосколочные щиты.

Боевая рубка имела бронирование боковых сторон толщиной 280 мм, крыши 76-мм, основание 102 мм. Колпак боевой рубки имел толщину бронирования 102 мм, толщина бронирования стенок коммуникационной трубы составляла 127 мм.

Боевая рубка управления торпедной стрельбой, размещенная на кормовой надстройке, имела 152-мм бронирование стен и 76-мм крыши.

Кожухи дымовых труб имели толщину бронирования 25,4 мм-38 мм выше уровня средней палубы до уровня шельтердечной палубы.

Продольные броневые экраны, защищающие пороховые погреба в носовой и кормовой частях, имели толщину от 25,4 мм-45 мм, в середине корабля 38 мм.

Слабым местом проекта линейного корабля "Орион" было отсутствие сплошных броневых продольных переборок внутри корпуса.
