Виды графиков

Итак, как уже было сказано ранее, по способу построения графики делят на диаграммы и статистические карты.

Диаграммы являются наиболее распространенным способом графического изображения данных.

По способу построения диаграммы делятся на линейные, столбиковые, радиальные, круговые, секторные, фигурные. Вид диаграмм зависит от вида представляемых данных и задачи построения графика. Графики позволяют решать три вида задач: задачи сравнения, задачи изучения структуры, задача изучения динамики. В зависимости от задачи, которую решает график, его относят к одному из трех одноименных видов диаграмм.

Рассмотрим подробнее различные виды диаграмм:

1. Линейные диаграммы.

Пример:

Остаток на расчетном счете фирмы в течение 2006 года характеризуется следующими данными:

Месяц	1	2	3	4	5	6	7	8	9	10	11	12
тыс.руб.	1579	2100	2450	2450	2711	3000	3900	3937	3960	2990	2373	1974

2. Столбиковые диаграммы

Наиболее распространенными диаграммами сравнения являются столбиковые диаграммы, принцип построения которых состоит в изображении статистических показателей в виде прямоугольников - столбиков. Каждый столбик изображает величину отдельного уровня исследуемого статистического ряда. Таким образом, сравнение статистических показателей возможно потому, что все сравниваемые показатели выражены в одной единице измерения.

При построении столбиковых диаграмм необходимо начертить систему прямоугольных координат, в которой располагаются столбики. На горизонтальной оси располагаются основания столбиков. Величина каждого столбика по вертикали соответствует размеру изображаемого на графике статистического показателя.

Размещение столбиков в поле графика может быть различным - на одинаковом расстоянии друг от друга, вплотную друг к другу, в частичном наложении друг на друга.

Столбиковые диаграммы могут быть нескольких видов:

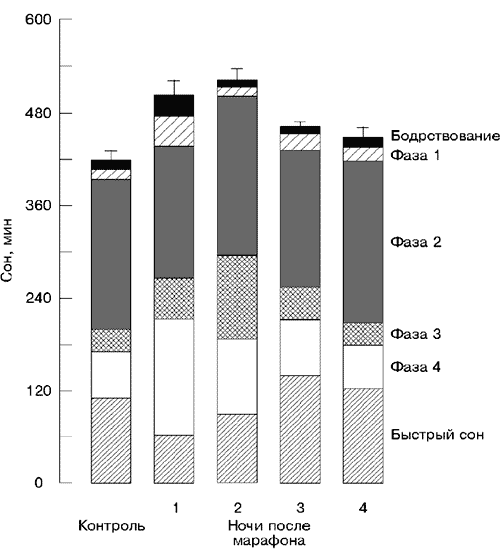

1. вертикальная столбиковая диаграмма;

2. ленточная (полосовая) столбиковая диаграмма:

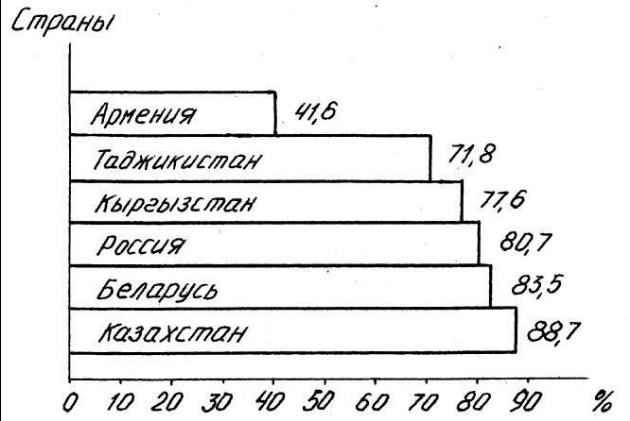

Рис.15. Общий объем промышленного производства в странах СНГ

в I квартале 1995 г. (в % к I кварталу 1994 г.)

3. Разнонаправленная столбиковая диаграмма:

Рис.16. Распределение населения одного из регионов

России по полу и возрасту

4.) Секторные диаграммы - используются только для отражения структуры (состава) изучаемого объекта или явления.

Выделяют круговые, столбиковые и ленточные секторные диаграммы.

Круговая секторная диаграмма

Столбиковая секторная диаграмма

5.) Радиальная диаграмма строится в концентрической системе координат, точкой отсчета в которой является центр круга, а осями - радиусы.

Пример: Динамика объема производства растительного масла предприятием характеризуется следующими данными, тыс. литров:

Месяц	1	2	3	4	5	6	7	8	9	10	11	12
Объем вып. раст. масла	33	29	25	25	24	25	48	58	79	63	52	38

Угол между радиусами = 360⁰:12=30⁰

6.) Фигурные диаграммы строятся с использованием основных геометрических фигур: круг, квадрат, прямоугольник, реже - треугольник и используются для сравнения между собой различных явлений. Существуют два вида фигурных диаграмм: простые фигурные диаграммы, которые используют для сравнения одноименных величин и диаграмма Варзара, которая используется для сравнения разноименных, но взаимосвязанных величин.

6.1 Для построения простых фигурных диаграмм используются такие геометрические фигуры, как квадрат и круг.

6.2 Диаграмма Варзара (знак Варзара) представляет собой прямоугольник, основание которого отражает одну величину, высота - другую, а площадь -третью, которая является произведением первых двух.

Пример: результаты уборочной двух хозяйств характеризуются следующими данными: в хозяйстве А на площади в 20 га было снято по 1,5 ц/га зерновых, а в хозяйстве Б - на площади в 15 га - по 2 ц/га.

С помощью графика сравните объем производства двух хозяйств и сделайте выводы.

Решение:

Построим два прямоугольника (А и Б), высота которых отражает величину посевных площадей хозяйств (20 га и 15 га соответственно), а основание – урожайность. Площадь прямоугольников будет равна общему объему урожая.
