Трёхмерное моделирование

УКЛОН

Данная операция позволяет отклонять выбранные грани на заданный угол с автоматической коррекцией прилегающих граней.

Создание уклона

Для создания уклонов используется команда: “3TA:Создать уклон”. Вызов команды осуществляется одним из следующих способов:

После вызова команды в автоменю, наряду с общесистемными опциями, появляются опции, позволяющие выбрать определенные элементы для формирования уклона. Их всего три:

Доступность этих опций определяется последовательностью выбора элементов. Выбор каждой из этих опций подключает соответствующий режим, с набором пиктограмм, позволяющих выбрать элементы, определенные этим режимом. Для того чтобы переключиться из одного режима в другой, необходимо автоменю привести в первоначальное состояние с помощью опции:

<R> Переместить вверх <Alt+Down Arrow>.

Она появляется в наборе пиктограмм каждого режима.

Для выполнения операции уклона, необходимо выполнить следующие действия:

1. Задать направление отклонения граней одним из способов:

-По нормали выбранной грани или рабочей плоскости. -По двум 3D узлам.

2.Определить «Верхнюю» грань или плоскую поверхность, относительно которой будет формироваться уклон. Для этих целей можно выбрать либо плоскую грань, либо рабочую плоскость.

3.Задать отклоняемые грани. Задавать верхнюю и отклоняемую грань необходимо попарно.

4.Задать параметры уклона. Необходимо задать угол уклона и, если требуется, задействовать специальные опции.

344

Уклон

5. Завершить ввод.

Задание направления отклонения граней

Для установления соответствующего режима используется опция

После выбора данной опции становятся доступны другие пиктограммы, с помощью которых можно задать направление уклона. Опция

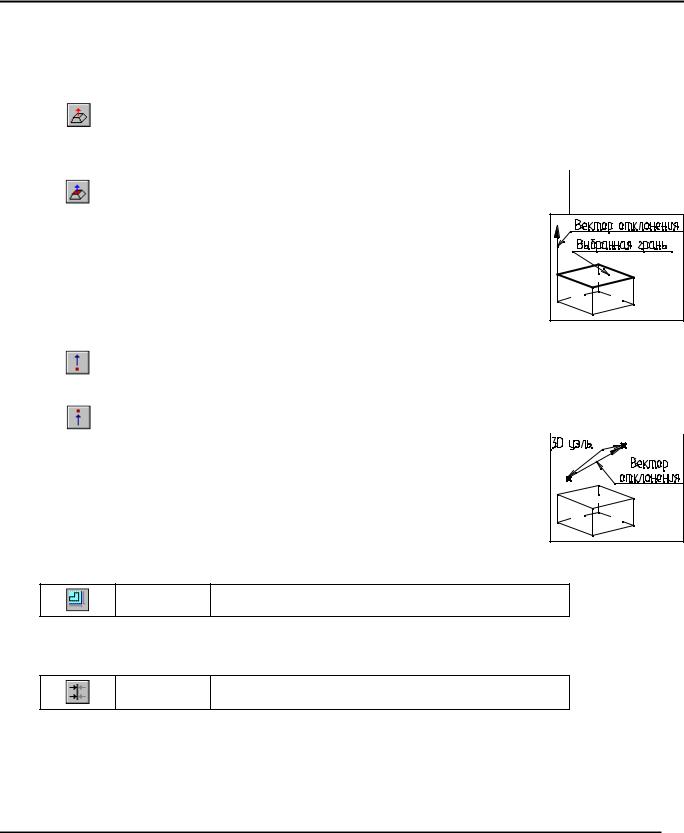

позволяет выбрать плоскую грань (другие грани просто не будут выбираться). Нормаль этой грани будет задавать направление уклона. Направление на экране отображается в виде стрелки, в дальнейшем называемой вектором отклонения. Стрелка указывает в сторону уклона. Выбранная грань впоследствии может быть выбрана дополнительно в качестве «верхней» грани (см. ниже).

Направление можно задать и по двум 3D узлам, в этом случае необходимо выбрать опцию:

Выбор данной пиктограммы сделает доступной следующую опцию:

Вектор, построенный между выбранными узлами, будет задавать направление уклона. Причем, направление при выборе определяет второй 3D узел.

Для определения направления уклона можно использовать рабочую плоскость. Для этого необходимо выбрать опцию:

<W> Выбрать рабочую плоскость.

Нормаль выбранной рабочей плоскости задает направление уклона. Стрелка, показывающая направление уклона рисуется от угла плоскости.

Изменить направление уклона на противоположное можно с помощью следующей опции:

<Tab> Поменять направление вектора отклонения.

Изменять параметры направления можно в любой момент работы в команде создания или

редактирования уклона. Для этого нужно вернуться в режим задания направления (пиктограмма ), после чего можно выбирать другие элементы для задания направления. При этом первоначальный вектор отклонения аннулируется.

345

Трёхмерное моделирование

Выбор ''верхней'' грани для отклонения всех смежных граней

Для быстрого создания простых уклонов и в некоторых специальных случаях используется всего одна грань для определения базовой поверхности уклона. В этом случае не требуется указывать, какие грани нужно отклонять – в результате операции будут отклоняться все смежные с ней грани.

Для удобства в дальнейшем, грань, относительно которой необходимо сформировать уклон всех или конкретных, смежных с ней граней, будем условно называть “верхней” гранью и обозначать кавычками. Смежными являются грани, имеющие с “верхней” гранью общее ребро.

Данный режим устанавливается с помощью опции

После установки этого режима автоматически устанавливается одноименная пиктограмма, с помощью которой можно выбрать плоскую грань. После выбора грани следует задать угол отклонения всех смежных граней. Ввести значение угла можно либо в специальном окне на системной панели, либо в диалоге параметров операции на закладке «Операция». Далее нужно

подтвердить создание уклона нажатием на пиктограмму в автоменю.

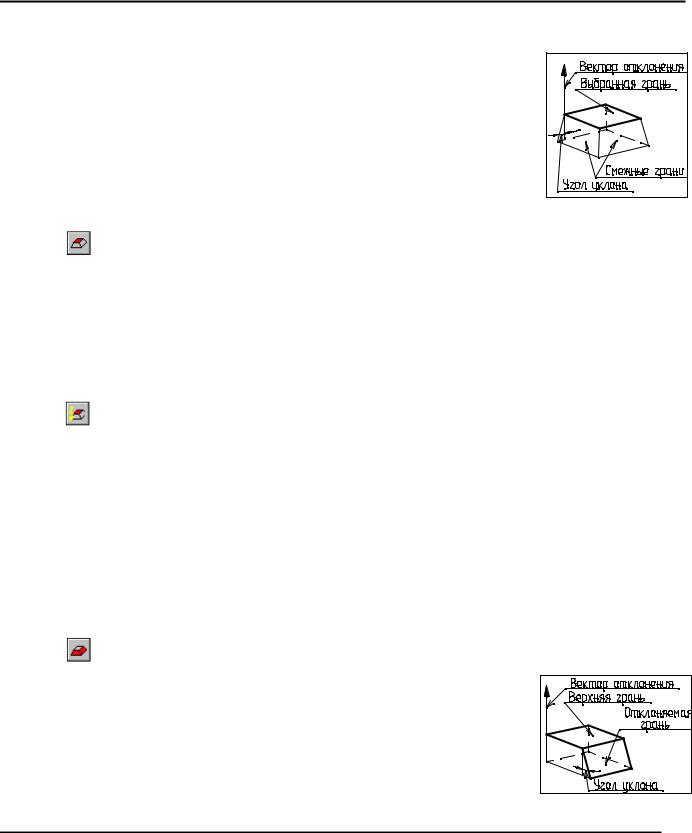

В результате выполнения операции те грани, которые являются смежными с выбранной, будут иметь заданное отклонение, сама же грань (“верхняя”) останется неизменной.

Задание отклоняемых граней

Если требуется отклонение не всех граней, а конкретных, то это можно осуществить с помощью следующего режима. Он является продолжением вышеописанного режима и включается автоматически, если после выбора верхней грани не завершать создание операции, а продолжать выбор элементов. В процессе работы в автоменю будут активизироваться опции для попарного выбора верхних и отклоняемых граней, поскольку именно так следует задавать элементы для успешного выполнения операции. При этом неважно, что будет выбрано в первую очередь – «верхняя» или отклоняемая грань.

Данный режим можно включить сразу после выбора элементов для задания направления уклона с помощью опции

Значение уклона можно установить в параметрах операции или в системной панели. На этом этапе можно завершить операцию и нажать пиктограмму

. В результате, на трехмерном теле, для выбранных граней сформируется уклон. Уклон формируется под заданным углом к вектору отклонения, относительно общего ребра “верхней” и отклоняемой граней.

346

Уклон

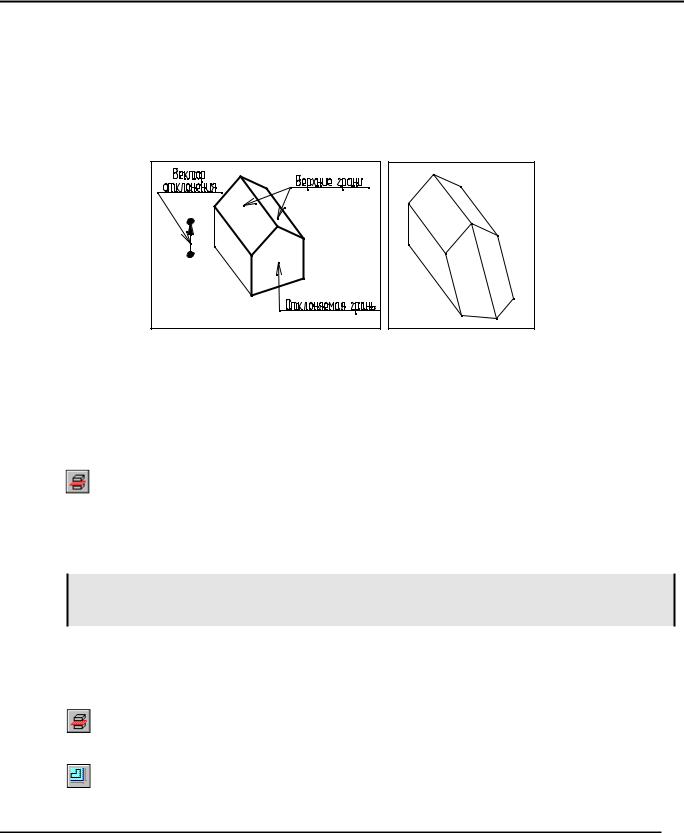

В случае если, например, отклоняемая грань граничит с целой группой «верхних граней», то нужно выбирать столько пар элементов, сколько граней содержится в группе «верхних граней», и наоборот. На рисунке, приведенном ниже, представлена одна из стандартных ситуаций создания уклона. Необходимо сформировать уклон указанной грани (отклоняемая грань). Направление отклонения задано по двум 3D узлам. В качестве “верхних граней” служат две верхние грани модели, по этому нужно выбрать две пары элементов. Для каждой пары указывается одна и та же отклоняемая грань. В результате создания операции отклоняемая грань разобьется на две части. Ребра полученных граней будут иметь заданный угол уклона относительно вектора отклонения.

Данный чертеж находится в директории “Трехмерное моделирование/Уклон/Чертеж 1”.

Дополнительные возможности

Выбор поверхности отгиба. В описанных выше примерах «верхняя» грань определяет линию отгиба. В этих случаях ребро, общее для «верхней» и смежной грани является линией отгиба.

Существует возможность для определения линии отгиба задавать произвольно расположенную плоскую поверхность. Это можно сделать с помощью опции

Пересечение поверхности с отклоняемой гранью будет являться начальной линией для формирования уклона (линия отгиба). Данная пиктограмма доступна, когда выбрано направление и отклоняемая грань. Отклоняемая грань и поверхность, задающая линию отгиба, также задаются попарно.

«Верхняя» грань и поверхность отгиба играют схожие роли, поэтому при выполнении одного уклона для части отклоняемых граней можно задавать «верхнюю» грань, для других

–поверхность отгиба.

Вкачестве такой поверхности может служить плоская грань любого тела или рабочая плоскость. Поверхности этих элементов должны пересекать или иметь пересечение на своем продолжении с отклоняемой гранью или с ее продолжением.

Для выбора грани служит опция:

347

Трёхмерное моделирование

Данный чертеж находится в директории “Трехмерное моделирование/Уклон/Чертеж 2”.

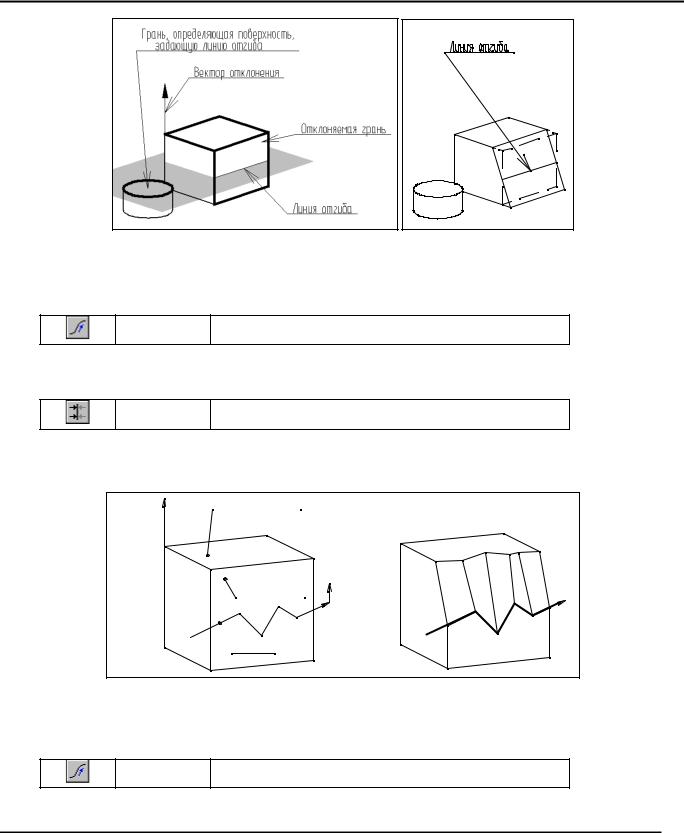

Ступенчатый уклон. При создании такого уклона роль линии отгиба выполняет 3D путь. Необходимо задать направление отгиба и отклоняемую грань. После этого можно задать 3D путь с помощью опции

<Т> Выбрать 3D путь.

Нужно выбрать 3D путь, по линии которого требуется создать ступенчатый уклон. Путь проецируется на отгибаемую грань и разбивает её на две части. На конце пути появляется стрелка, показывающая, какая часть грани будет отклоняться. Изменить направление стрелки можно опцией

<Tab> Изменить направление взгляда.

Далее нужно задать угол отклонения. Формирование уклона происходит под заданным углом к вектору отклонения, относительно сегментов 3D пути.

Пример такого уклона приведен на следующем рисунке:

Грань, задающая направление

Отклоняемая

грань

3D путь

Ступенчатый уклон с разрезом по нормали.

Формирование такого уклона осуществляется с помощью поверхности, задающей линию отгиба, и 3D пути. В этом случае необходимо с помощью известных опций задать направление отгиба, отклоняемую грань и поверхность, задающую линию отгиба. После этого можно выбрать опцию

<Т> Выбрать 3D путь.

348

Уклон

В параметрах, на закладке “Операция” необходимо установить параметр “Разрез по нормали”. В противном случае сформируется уклон предыдущего типа, и наличие поверхности отгиба будет проигнорировано. Формирование уклона происходит под заданным углом к вектору отклонения, относительно линии отгиба, которая образуется на пересечении отклоняемой грани с поверхностью, задающей линию отгиба. Соединение отклоняемой части грани с не отклоняемой происходит по 3D пути, под прямым углом к исходной поверхности.

Данный чертеж находится в директории “Трехмерное моделирование/Уклон/Чертеж 3”.

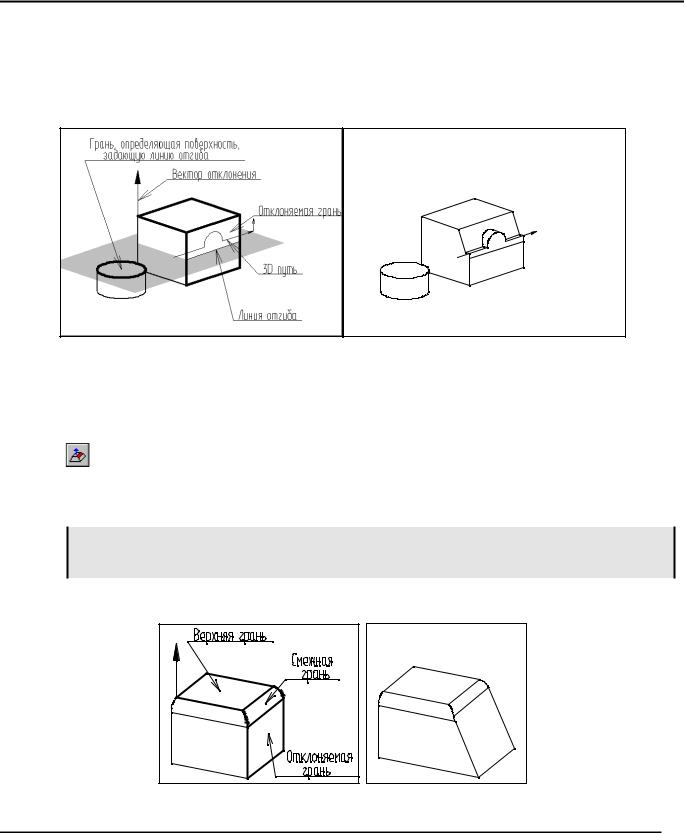

Уклон со смежной гранью. Часто встречаются случаи, когда грань, которую необходимо отклонить, сопрягается с гранью, полученной скруглением (радиусной фаской), и при формировании уклона необходимо выдержать плавное сопряжение этих граней. В этом случае грань, полученную радиусной фаской, необходимо выбрать с помощью опции

Нужно выдерживать определенную последовательность выбора: сначала направление отгиба – определяется один раз, затем выбирается отклоняемая грань, сразу для нее выбирается “верхняя грань” и смежная с ней грань, образованная скруглением.

Внимание: для каждой выбранной отклоняемой грани нужно сразу выбрать верхнюю и смежную с ней грань, полученную скруглением. После этого можно выбирать следующую отклоняемую грань и т.д.

В этом случае поверхность уклона будет проходить под углом к вектору отклонения, касательно к смежной поверхности.

349

Трёхмерное моделирование

В противном случае, если смежные поверхности не указывать, то уклон сформируется на всех гранях смежных к “верхней”, то есть на радиусных фасках.

Выбор отклоняемых граней можно отменить с помощью опции

Данная опция совершает разовое действие, при этом вместе с отклоняемыми гранями происходит отказ от выбора всех смежных граней, а также поверхностей, задающих линию отгиба.

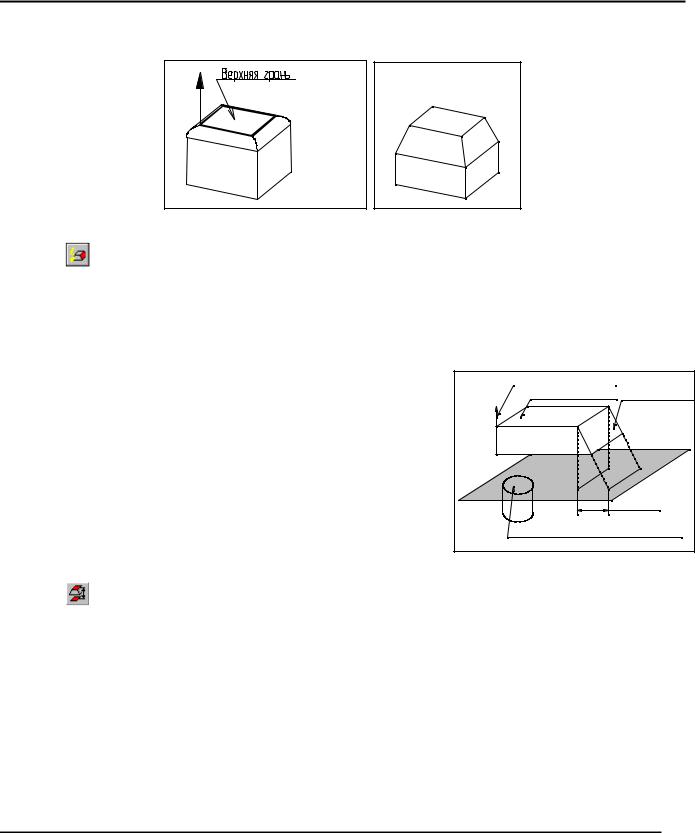

Уклон по смещению.

Для выбора грани, определяющей плоскость для задания смещения, следует воспользоваться опцией

Итак, для получения уклона по смещению нужно:

•определить направление уклона

•выбрать «верхнюю» и отклоняемую грани

•выбрать грань для определения плоскости построения смещения

•задать величину смещения в диалоге параметров операции или на системной панели.
