Трёхмерное моделирование

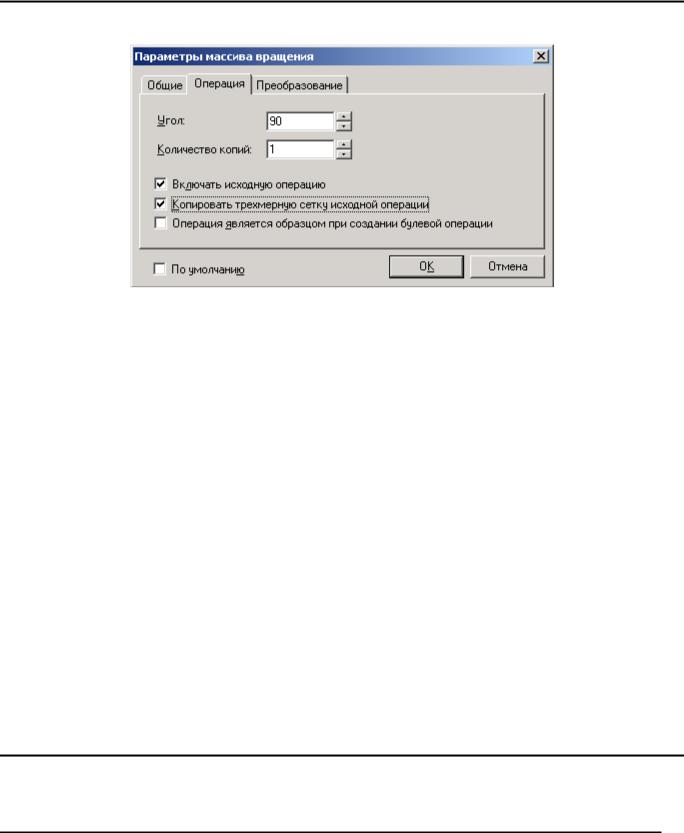

Закладка «Операция»

Угол. Определяет угол, на который смещена одна копия от другой.

Количество копий. Данный параметр задает количество копий исходного тела. Можно использовать переменную.

Включать исходную операцию. Если параметр установлен, то исходное тело включается в операцию массив вращения. Параметры установленные для массива (цвет, материал) распространяются и на него.

Копировать трехмерную сетку исходной операции. Данный параметр позволяет не рассчитывать трехмерную сетку для создаваемой копии, а использовать ее с исходной операции. Это уменьшает затраты памяти и времени. Но при этом, становится не возможным обращение к каким либо элементам полученного тела (узлам, ребрам, ЛСК и т.п.).

Операция является образцом при создании булевой операции. Установка данного параметра предполагает обязательное пересечение массива со вторым операндом булевой операции. Если данный параметр установлен, то в дальнейшем, при использовании массива в качестве операнда булевой операции, с установленным параметром "Использовать копирование операндов по образцу" (см. параметры булевой операции), для расчета пересечения массива со вторым операндом, используется исходное тело массива, для остальных тел массива результат расчета пересечений копируется. Это значительно ускоряет генерацию операции. Если пересечение ни для всех тел массива одинаково, то данный параметр не работает. Если данный параметр не устанавливать, то расчет пересечений массива со вторым операндом булевой операции будет производиться для всех тел массива.

Закладка «Преобразование»

Подробно ознакомится с параметрами данной закладки можно в главе “Общие параметры 3D

элементов”.

Редактирование массива вращения

Редактирование операции массив вращения выполняется с помощью команды “3EAR:Изменить массив вращения”. Вызов команды:

332

Массивы вращения

Редактирование выполняется аналогично редактированию многих операций системы. Подробно ознакомиться с возможностями данной команды можно в главе “Редактирование 3D элементов”.
