- •ДВУХМЕРНОЕ ПРОЕКТИРОВАНИЕ И ЧЕРЧЕНИЕ
- •ВВЕДЕНИЕ
- •БЫСТРОЕ НАЧАЛО
- •Требования к системе
- •Требования к компьютеру
- •Требования к программному обеспечению
- •Установка T-FLEX CAD
- •Запуск программы установки
- •Установка электронного ключа защиты
- •Что делает программа установки?
- •Что вы видите в окне T-FLEX CAD?
- •Элементы управления
- •Основные понятия и метод построения чертежа
- •Краткие инструкции
- •Отмена команды
- •Начало работы, сохранение чертежа, окончание работы
- •Функциональные клавиши
- •КРАТКИЙ ВВОДНЫЙ КУРС
- •Создание параметрического чертежа
- •Создание эскиза - непараметрического чертежа
- •ОСНОВНЫЕ ПОЛОЖЕНИЯ РАБОТЫ С СИСТЕМОЙ
- •Управление документами
- •Создание нового документа
- •Открытие документа
- •Перемещение, увеличение и уменьшение изображения чертежа в окне текущего чертежа
- •Статусная строка
- •Инструментальная панель
- •Системная панель
- •Окно общего вида
- •Использование меню документов
- •Линейка
- •Окно «Свойство»
- •Автоменю
- •Окно текущего чертежа
- •Открытие нового окна
- •Закрытие всех окон
- •Упорядочивание окон
- •Полосы прокрутки окна текущего чертежа
- •Разделение окна чертежа
- •Выбор текущего окна
- •Изменение размеров окна и закрытие окна
- •Активизированные команды
- •Дерево модели
- •Использование сетки
- •Создание и редактирование элементов чертежа
- •Общие принципы создания и редактирования элементов
- •Использование буфера обмена
- •Редактирование элементов
- •Отмена действий пользователя
- •Общие принципы задания параметров. Задание параметров с помощью переменных
- •Задание общих параметров элементов системы. Цвет, уровень, слой, приоритет
- •Цвет элементов
- •Слой элементов. Выбор слоя для элементов. Создание слоёв и задание их параметров
- •Уровень элементов
- •Приоритет элементов
- •Управление видимостью элементов
- •НАСТРОЙКА СИСТЕМЫ
- •Настройка установок
- •Закладка «Пользователь»
- •Закладка «Разное»
- •Закладка «Файлы»
- •Закладка «Сохранение»
- •Закладка «Цвета»
- •Закладка «Фрагменты»
- •Закладка «Привязки»
- •Закладка «Эскиз»
- •Закладка «Окна»
- •Закладка «Папки»
- •Закладка «Спецификация»
- •Закладка «3D»
- •Настройка инструментальных панелей и клавиатуры
- •Изменение видимости инструментальных панелей
- •Закладка «Панели»
- •Создание новой панели
- •Закладка «Команды»
- •Закладка «Клавиатура»
- •Закладка «Меню пользователя»
- •БИБЛИОТЕКИ
- •Конфигурации библиотек, меню документов
- •Контекстное меню для работы в окне «Меню документов»
- •Команды для работы с конфигурациями библиотек
- •НАСТРОЙКА ЧЕРТЕЖА
- •Настройка чертежа
- •Закладка «Общие»
- •Закладка «Шрифт»
- •Закладка «Размеры»
- •Закладка «Альтернативные размеры»
- •Закладка «Прорисовка»
- •Закладка «Разное»
- •Закладка «Цвета»
- •Закладка «Экран»
- •Закладка «Просмотр»
- •Закладка «Символы»
- •Закладка «3D»
- •Параметры по умолчанию.
- •СТРАНИЦЫ
- •Общие сведения
- •Работа со страницами документа
- •Закладки страниц
- •Особенности работы с многостраничным документом
- •ПРЯМЫЕ
- •Построение прямых
- •Прямые, построенные на основе 2D проекции, 2D фрагмента или копии
- •Параметры прямых
- •Укороченные прямые
- •Использование численных параметров
- •Редактирование прямых
- •Изменение отношений между линиями построения
- •Удаление линий построения
- •Заключение
- •ОКРУЖНОСТИ
- •Примеры построения окружностей
- •Построение окружностей
- •Способы построения окружностей
- •Параметры окружности
- •Редактирование окружностей
- •Заключение
- •ЭЛЛИПСЫ
- •Построение эллипсов
- •Параметры эллипсов
- •Редактирование эллипсов
- •УЗЛЫ
- •Построение узлов
- •Узлы на основе элементов построения
- •«Свободные» узлы
- •Узлы с фрагментов. Имена узлов
- •Узлы, лежащие в характерных точках элементов
- •Заключение
- •СПЛАЙНЫ
- •Основные положения
- •Построение сплайнов
- •Параметры сплайнов
- •Редактирование сплайнов
- •ЭКВИДИСТАНТЫ
- •Построение эквидистант
- •Параметры эквидистант
- •Редактирование эквидистант
- •ФУНКЦИИ
- •Задание функции
- •Пример построения эвольвенты
- •Редактирование функции
- •ПУТИ
- •Построение 2D путей
- •Параметры 2D путей
- •Редактирование 2D путей
- •Редактирования типа отдельного участка пути
- •Удаление узловой точки контура пути
- •Изменение местоположения узловой точки контура пути
- •Создание дополнительных узловых точек контура пути
- •ЛИНИИ ИЗОБРАЖЕНИЯ
- •Создание линий изображения
- •Выбор режима рисования. Режимы «свободного» и «связанного» рисования
- •Параметры линии изображения
- •Использование опций выбора элементов построения
- •Пример создания последовательности линий изображения
- •Несколько рекомендаций по созданию линий изображения
- •Основные правила построения линий изображения
- •Использование сетки в режиме «свободного» рисования
- •Редактирование линий изображения
- •Подробнее об указанных опциях
- •ПРОСТАНОВКА ОСЕЙ
- •Нанесение осевых линий
- •Параметры осевых линий
- •Редактирование осей
- •СОЗДАНИЕ ЭСКИЗА
- •Создание эскиза
- •Использование немодального диалога «Свойства»
- •Объектные привязки
- •Непрерывный ввод линий
- •Использование смещения от узла
- •Построение отрезков
- •Построение дуг
- •Построение окружности
- •Построение многоугольников
- •Построение фасок и скруглений
- •Осевые линии
- •Способы модификации отрезков
- •Параметры линии изображения
- •Редактирование эскиза
- •ФАСКИ
- •Создание фасок
- •Создание фаски по узлу, через который проходит контур штриховки
- •Создание фаски по линиям изображения
- •Параметры фасок
- •Редактирование фасок
- •ШТРИХОВКИ, ЗАЛИВКИ
- •Нанесение штриховок
- •Параметры штриховки
- •Закладка «Заполнение»
- •Закладка «Обводка»
- •Задание параметров штриховки в системной панели
- •Задание контура штриховки
- •Режим автоматического поиска контура штриховки
- •Режим ручного ввода контура штриховки
- •Изменение штриховок или заливок
- •Изменение параметров штриховки или заливки
- •Удаление всей области штриховки или заливки
- •Добавление нового контура к области штриховки или заливки
- •Перезадание контура штриховки
- •Редактирование отдельного контура
- •КОПИИ
- •Копирование элементов
- •Копирование методом переноса
- •Копирование методом поворот
- •Копирование методом симметрии
- •Копирование методом гомотетии
- •Создание операции копирования
- •Создание перемещения
- •Параметры перемещения
- •Создание симметричной копии
- •Создание линейного массива
- •Параметры линейного массива
- •Создание кругового массива
- •Параметры кругового массива
- •Редактирование копий
- •ЧЕРТЁЖНЫЕ ВИДЫ. ВЫНОСНЫЕ ЭЛЕМЕНТЫ
- •Основные сведения
- •Создание чертёжного вида
- •Создание выносных элементов на основе чертёжного вида
- •Особенности масштабирования чертёжных видов
- •Редактирование чертёжных видов
- •Редактирование чертёжного вида
- •Редактирование изображения на чертёжном виде
- •КАРТИНКИ, OLE-ОБЪЕКТЫ
- •Картинки
- •Вставка OLE-объектов
- •Контекстное меню. Команда «Связи»
- •Контекстное меню. Команда «Редактировать»
- •Контекстное меню. Команда «Открыть»
- •Команда «Обновить ссылки»
- •РАЗМЕРЫ
- •Нанесение размеров
- •Размеры между двумя прямыми или между прямой и узлом
- •Размеры между двумя узлами
- •Создание размера дуги окружности
- •Размеры по одной линии изображения
- •Создание цепочек размеров
- •Строительные размеры (отметки уровней)
- •Размеры на окружности
- •Параметры размеров
- •Закладка «Общие»
- •Закладка «Строки»
- •Закладка «Масштаб»

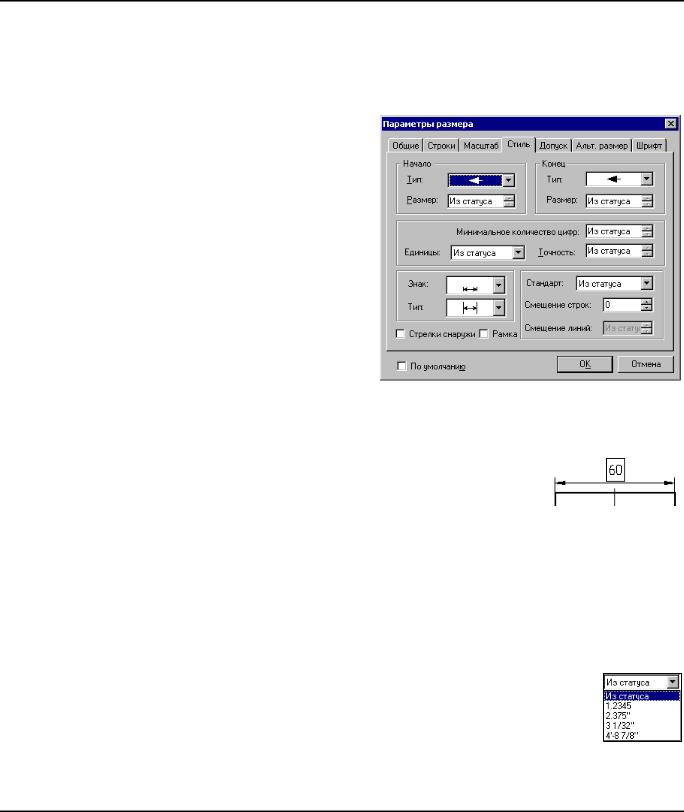

- •Закладка «Стиль»

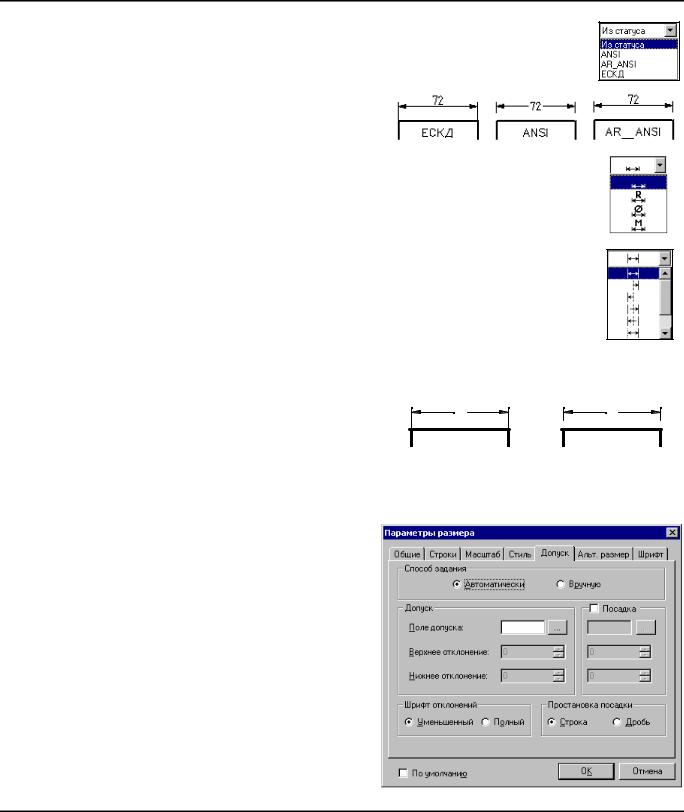

- •Закладка «Допуск»

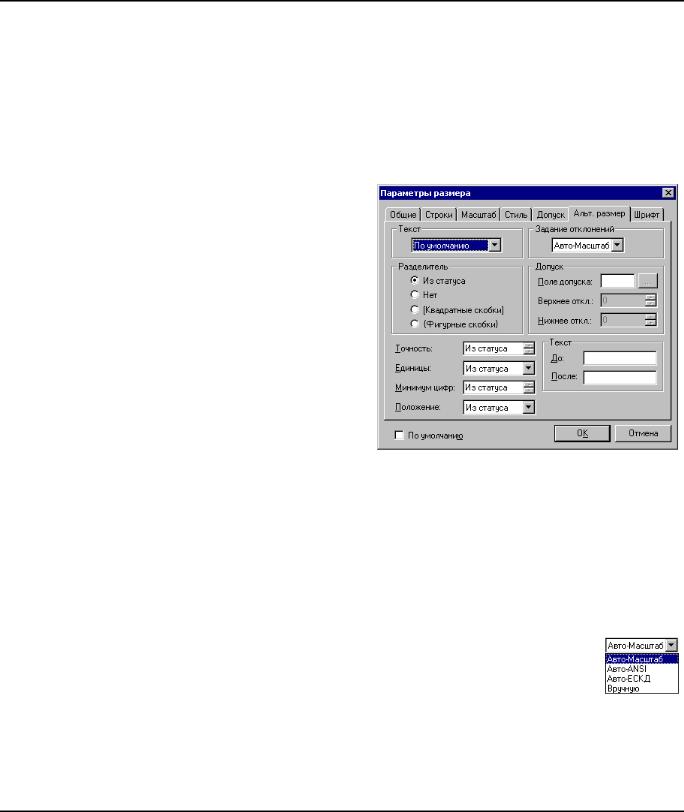

- •Закладка «Альтернативные размеры»
- •Особенности задания параметров для угловых размеров
- •Особенности задания параметров для размеров на окружности
- •Особенности задания параметров для строительных размеров
- •Параметры для новых размеров
- •Редактирование размеров
- •НАДПИСИ
- •Создание надписей
- •Параметры надписи
- •Закладка «Стиль»
- •Закладка «Строки»
- •Закладка «Шрифт»
- •Редактирование надписей
- •ДОПУСКИ ФОРМЫ И РАСПОЛОЖЕНИЯ ПОВЕРХНОСТЕЙ. ОБОЗНАЧЕНИЯ БАЗ
- •Создание обозначений допусков формы и баз
- •Создание допуска
- •Создание выноски или допуска с выноской
- •Создание выноски или базы с выноской
- •Параметры допуска
- •Редактирование допусков
- •ШЕРОХОВАТОСТИ
- •Создание шероховатости
- •Параметры шероховатости
- •Закладка «Тип»
- •Закладка «Стиль»
- •Редактирование шероховатости
- •ОБОЗНАЧЕНИЕ ВИДА
- •Создание обозначений вида
- •Простое сечение
- •Сложное сечение
- •Вид по стрелке
- •Редактирование обозначения вида
- •ТЕКСТЫ
- •Создание текстов
- •Создание строчного текста
- •Надстрочный и подстрочный текст. Использование переменных в текстах
- •Редактирование строчного текста
- •Создание параграф текста
- •Задание положения и размера текста
- •Ввод содержимого текста
- •Редактирование параграф текста
- •Создание многострочного текста
- •Редактирование многострочного текста
- •Создание таблиц
- •Закладка "Таблица"
- •Редактирование таблиц
- •Работа со словарем
- •Вставка текста из словаря
- •Создание новых записей в словаре
- •СОЗДАНИЕ СБОРОЧНЫХ ЧЕРТЕЖЕЙ. ИСПОЛЬЗОВАНИЕ ФРАГМЕНТОВ
- •Особенности создания сборочных чертежей
- •Методы создания сборочных моделей
- •Переменные фрагмента
- •Модификация чертежей фрагментов при вставке в сборку
- •Удаление невидимых линий
- •Привязка к элементам фрагментов
- •Создание спецификации сборки
- •Деталировочные чертежи на основе фрагментов
- •Проектирование «Сверху вниз»
- •Проектирование методом «Снизу-вверх»
- •Способы привязки фрагментов
- •Векторы привязки
- •Точки привязки
- •Нанесение фрагментов на чертёж
- •Выбор файла фрагмента и задание параметров вставки фрагмента в сборку
- •Выбор фрагмента из библиотеки
- •Задание значений внешних переменных фрагмента
- •Задание привязки фрагмента на сборочном чертеже
- •Повторное нанесение фрагмента
- •Параметры фрагмента
- •Работа с фрагментами в контексте сборки
- •Создание фрагмента в контексте сборки
- •Выделение фрагмента в контексте сборки
- •Редактирование фрагментов
- •Изменение привязки фрагмента
- •Обрезка фрагмента по штриховке
- •Редактирование фрагмента в контексте сборки
- •Обновление фрагментов
- •ПЕРЕМЕЩЕНИЕ И КОПИРОВАНИЕ 2D ЭЛЕМЕНТОВ
- •Перемещение 2D элементов
- •Опции команды
- •Особенности перемещения/дублирования различных элементов T-FLEX CAD
- •Копирование через буфер обмена
- •ЗАМЕНА ЭЛЕМЕНТОВ
- •ПЕРЕМЕННЫЕ
- •Основные положения
- •Что такое переменная?
- •Имя переменной
- •Выражение
- •Операнды выражения
- •Действия (операции) в выражениях
- •Логические операции
- •Стандартные математические функции
- •Создание и использование переменных
- •Редактор переменных
- •Окно редактора переменных
- •Внешняя переменная
- •Создание новой переменной
- •Выражение, определяющее значение переменной
- •Комментарий переменной
- •Удаление переменной
- •Переименование переменной
- •Скрытые переменные
- •Чтение и запись переменных из внешних файлов
- •Список значений переменной
- •Команды настройки окна редактора
- •Завершение работы редактора переменных
- •Переменная - функция
- •Вспомогательные команды редактора переменных
- •Поиск и сортировка переменных по именам
- •Команды редактирования строки
- •Редактирование внешних переменных
- •Использование переменных в T-FLEX CAD
- •Переменные и линии построения
- •Переменные и уровни видимости
- •Использование функций ATOT (), LTOT (), SATOT (), SLTOT ().
- •Использование функции GET ()
- •Использование функции CHECK ()
- •Связи переменных
- •ГЛОБАЛЬНЫЕ ПЕРЕМЕННЫЕ
- •БАЗЫ ДАННЫХ
- •Создание внутренней базы данных
- •Функции отбора значений из внутренних баз данных REC (), FREC (), VAL (), FIND ()
- •Команды редактора баз данных
- •Базы данных по ссылке
- •Особености создания базы данных по ссылке для формата (*.xls)
- •Создание и редактирование внешней базы данных
- •Функции отбора значений из внешних баз данных DBF () и DBFWIN ()
- •Функция отбора значений из внешних баз данных MDB ()
- •ИЗМЕНЕНИЕ ЧЕРТЕЖА С ПОМОЩЬЮ РАЗМЕРОВ
- •ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
- •Общие сведения
- •Создание диалога
- •Применение диалога
- •Параметризация при создании диалога
- •Работа с несколькими диалогами
- •Изменение элементов управления
- •АНИМАЦИЯ
- •Анимация модели командой "Анимировать модель"
- •Приложение "Создание сценариев анимации"
- •Создание нового графика
- •Добавление/изменение точек графика
- •Выбор узлов графика
- •Удаление узлов графика
- •Сглаживание графика
- •Сетка
- •Ведомые графики
- •Общие параметры анимации
- •Масштабирование окна графика
- •Управление анимацией
- •Пример анимации хода часов
- •Пример анимации разборки пирамиды
- •ОПТИМИЗАЦИЯ
- •Общие сведения
- •Задание на оптимизацию
- •Примеры применения оптимизации
- •Задача на нахождение положения натяжного ролика
- •Задача об оптимизации объема бутылки
- •ОФОРМЛЕНИЕ ЧЕРТЕЖЕЙ
- •Создание основной надписи (нанесение форматки на документ)
- •Подбор основной надписи
- •Технические требования
- •Неуказываемая шероховатость
- •Обновление оформления
- •Настройка
- •Закладка «Основные надписи»
- •Закладка «Параметры основной надписи»
- •Закладка «Технические требования»
- •Закладка «Неуказываемая шероховатость»
- •Закладка «Подбор основной надписи»
- •СПЕЦИФИКАЦИИ
- •Работа со спецификацией
- •Состав спецификации
- •Подготовка данных для спецификации
- •Создание новой записи данных для спецификации
- •Создание спецификации
- •Создание спецификации на новой странице чертежа или в новом документе
- •Создание спецификации на существующей странице чертежа
- •Создание спецификации с помощью пустого прототипа
- •Как перейти от сборочного чертежа к документу спецификации
- •Как заполнить штамп спецификации
- •Редактирование разделов спецификации
- •Свойства спецификации
- •Закладка «Спецификация»
- •Закладка «Разделы»
- •Закладка «Колонки»
- •Закладка «Сортировка»
- •Закладка «Суммирование»
- •Редактирование спецификации
- •Удаление спецификации
- •Удаление всей спецификации
- •Удаление пустых страниц спецификации
- •Простановка позиции на сборочном чертеже
- •Редактирование позиций
- •Создание и редактирование прототипа спецификации
- •Создание прототипа спецификации на основе одного из существующих прототипов
- •Создание прототипа спецификации на основе «Пустого прототипа»
- •СОЗДАНИЕ АННОТАЦИЙ
- •Команда «Аннотации»
- •Редактор аннотаций
- •ПРОСМОТР/СЛАЙД
- •Создание просмотра/слайда
- •ПЕЧАТЬ ДОКУМЕНТОВ
- •Печать одного документа
- •Печать нескольких документов
- •СОЗДАНИЕ БИБЛИОТЕК ПАРАМЕТРИЧЕСКИХ ЭЛЕМЕНТОВ
- •Создание параметрического элемента библиотеки
- •Создание баз данных
- •Создание переменных на основе баз данных
- •Построение параметрического чертежа и 3D модели
- •Создание диалога
- •Добавление элемента в библиотеку
- •ACTIVEX
- •Использование Visual C++
- •Использование Visual Basic
- •Описание функций ActiveX T-FLEX CAD
- •ПРЕОБРАЗОВАНИЕ ДОКУМЕНТОВ, СОЗДАННЫХ В ПРЕДЫДУЩИХ ВЕРСИЯХ T-FLEX CAD
- •Работа с приложением «Конвертер файлов предыдущих версий»
Двухмерное проектирование
Смысл значений параметра «Альтернативный масштаб» аналогичен полю «Масштаб», описанному выше.
Закладка «Стиль»
Данная закладка позволяет задать различное представление размерных линий и значения размера.
Начало (Тип, Размер) и Конец (Тип, Размер).
Эти пункты задают типы стрелок на концах размерной линии и их размер. Размер «0» означает, что величина стрелок будет соответствовать значению, заданному в закладке “Прорисовка” команды
“Настройка|Сервис…”.
Стрелки снаружи. Этот пункт позволяет определить различные способы нанесения стрелок. В системе расположение стрелок определяется автоматически в зависимости от расстояния между линиями, между которыми расположен размер. В случае, если стрелки не умещаются внутри, они автоматически выносятся наружу.
Такой же принцип используется и для размерного числа. Если оно попадает на
выносную линию, то выносится на расстояние, предотвращающее это. Если установить пункт «Стрелки снаружи», то, при любом значении размера, стрелки будут всегда располагаться снаружи.
Рамка. При включении параметра «Рамка» размерное число будет обведено в прямоугольник.
Минимальное количество цифр. Иногда при простановке размера требуется, чтобы после запятой у размерного числа было определенное количество цифр, в том числе и нулей.
Для этого введен пункт «Минимальное количество цифр». Например, если задать значение «3», то размер 28.5 будет выводиться как 28.500. Если этот пункт не задан, то его значение берется из закладки «Размеры» команды “Настройка|Статус…”.
Точность. Задает точность округления размерных чисел. Точность "0.01" означает, что размерные числа будут округляться до второго знака после запятой. Например, если имеется размер 28.4482 и точность 0.01, то на чертеж выведется значение 28.45. Если этот пункт определен как «Из статуса», то его значение берется из закладки «Размеры» команды “Настройка|Статус…”.
Единицы. Как и в предыдущем случае, при значении «Из статуса» размер будет изображен в тех единицах, которые выставлены в команде “Настройка|Статус…”. В основном этот пункт важен для дюймовых размеров. Необходимо отметить, что в команде “ST: Задать параметры документа” задаются еще несколько параметров для размеров вашего чертежа.
308
Размеры
Стандарт. Позволяет задать стандарт простановки размера. Если параметр выставлен в значение «Из статуса», то тогда стандарт размера берется из значения параметра «Размеры|Стандарт размеров» в команде “Настройка|Статус…”.
Либо можно жестко задать один из трех стандартов.
На рисунках вы можете увидеть отличия стандартов друг от друга.
Знак линейного размера позволит задать символ, который должен появиться перед значением размера. Это необходимо, если нужно проставить радиальный, диаметральный или резьбовой размер.
Для размера дуги окружности этот параметр недоступен.
Тип линейного размера необходимо использовать в том случае, если нужно получить размер без выносных линий (часто используется при задании размеров от осевой линии). Кроме того, этот пункт можно использовать для простановки односторонних размеров (этот способ используется для размеров на разрезах или для размеров на крупногабаритных деталях).
Смещение линий. Задает величину смещение выносных линий размера от объекта, при простановке размера по стандарту ANSI и AR_ANSI. Если этот пункт не задан, то величина смещения будет соответствовать величине стрелок размерной линии.
Рисунки, представленные справа, соответствуют значению данного параметра: «0» и «5».
72 |
72 |
Смещение строк. Задаёт расстояние, на которое размерное число и строка под размером будут отстоять от размерной линии или от полки (по умолчанию = 0).
Закладка «Допуск»
На этой закладке можно вручную и автоматически задавать поля допусков и проставлять предельные отклонения. Смена простановки от ручной к автоматической происходит в первом пункте - «Способ задания».
При использовании автоматического режима расчета допусков достаточно задать лишь поле допуска. Отклонения рассчитаются автоматически. Обратите внимание, что величины рассчитываемых отклонений зависят от единиц измерения, задаваемых в меню команды “Настройка|Статус…”. Для расчета допусков имеют значение только установки
миллиметры или дюймы.
309
Двухмерное проектирование
Важно отметить, что при изменении значения размера отклонения будут пересчитываться автоматически.
При простановке допусков в ручном режиме доступны только пункты значений отклонений. Как и в любом другом числовом поле, в качестве значений отклонений можно использовать переменную.
Различные стандарты предъявляют различные требования к размеру шрифта, которым выводятся предельные отклонения на чертеже. Предусмотрено два варианта: уменьшенный, равный половине размера шрифта, и полный.
Закладка «Альтернативные размеры»
Текст. Определяет составные части размерного числа альтернативного размера. Выбрать значение параметра можно из списка, который появляется при нажатии на кнопку, соответствующую этому пункту.
Значение параметра “По умолчанию” принимает значение параметра “Текст”, установленного в закладке “Общие”, описываемой команды. Описание остальных значений данного параметра соответствует значениям аналогичного параметра основного размера.
Подробное описание можно посмотреть в закладке “Общие” описываемой команды.
Разделитель. С помощью этой группы переключателей можно установить вид
разделительных знаков, при помощи которых на чертеже будет отделяться значение альтернативного размера от основного.
Из статуса. При этом значении параметра вид разделителя берется из установок команды
“Настройка|Статус …”.
Нет. Значение альтернативного размера будет прорисовываться без разделительных знаков.
[Квадратные скобки]. Значение альтернативного размера будет прорисовываться в квадратных скобках.
{Фигурные скобки}. Значение альтернативного размера будет прорисовываться в фигурных скобках.
Спомощью параметра “Задание отклонений” можно установить автоматический или ручной режим простановки предельных отклонений альтернативных размеров. А также задать один из используемых системой стандартов, в соответствии с которым будет произведен пересчет предельных отклонений.
При помощи следующей группы параметров можно задавать поля допусков и проставлять предельные отклонения альтернативных размеров.
Расчет отклонений непосредственно зависит от значения предыдущего параметра “Задание отклонений”. При значении параметра “Авто-Масштаб”, значения предельных отклонений принимаются с основного размера, причем, простановка значения поля допуска в поле параметра
310
Размеры
“Поле допуска” на расчет предельных отклонений не влияет. При значении параметра “АвтоANSI”, отклонения рассчитываются в зависимости от заданного поля допуска по стандарту ANSI. При значении параметра “Авто-ЕСКД”, отклонения рассчитываются в зависимости от заданного поля допуска по стандарту ЕСКД. При использовании автоматического режима расчета допусков (Авто-ANSI или Авто-ЕСКД) достаточно задать лишь поле допуска. Отклонения рассчитаются автоматически. Следует отметить, что величины рассчитываемых отклонений зависят от единиц измерения, задаваемых в меню команды “Настройка|Статус …”.
При простановке допусков в ручном режиме, в качестве значений отклонений можно использовать переменную.
Точность. Задает точность округления размерных чисел альтернативных линейных размеров. Например, точность 0.01 означает, что размерные числа будут округляться до второго знака после запятой. Точность 0 означает, что размерные числа округляться не будут. Если этот пункт определен как “Из статуса”, то его значение берется из закладки “Альтернативные размеры”
команды “Настройка|Статус …”.

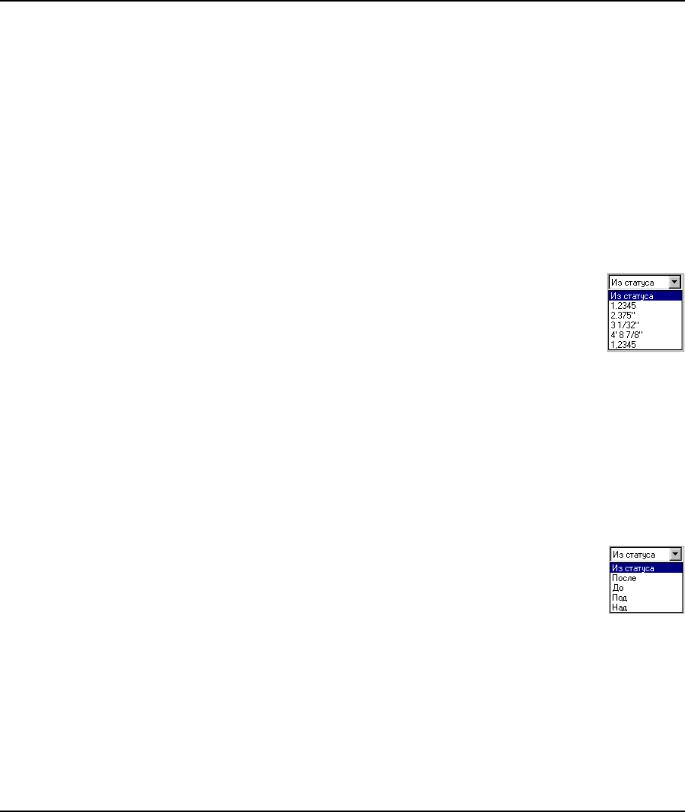

Единицы. Задает способ представления размерных чисел альтернативных линейных размеров. В основном этот пункт важен для дюймовых размеров.
Как и в предыдущем случае при значении “Из статуса” размер будет изображен в тех единицах, которые выставлены в команде “Настройка|Статус…”.
Минимум цифр. Иногда при простановке альтернативного размера требуется, чтобы после запятой у размерного числа было определенное количество цифр, в том
числе и нулей. Для этого введен пункт “Минимум цифр”. Например, если задать значение “3”, то размер 28.5 проставится на чертеже как 28.500. Если этот пункт не задан, то его значение берется из закладки “Альтернативные размеры” команды “Настройка|Статус…”.
Текст До и Текст После. Определяет строки текста, которые необходимо проставить до или после размерного числа альтернативного размера. Можно набить эти строки, либо можно использовать подстановку численных или текстовых переменных. Подробно с этой возможностью можно ознакомится в описании аналогичного параметра закладки “Общие”, описываемой команды. Если этот пункт не задан, то его значение берется из закладки “Альтернативные размеры” команды
“Настройка|Статус…”.
Положение. Задает режим отображения значения альтернативного размера на чертеже относительно основного размерного числа.
В соответствии с выбранным пунктом списка, значение альтернативного размера будет прорисовываться на чертеже “После”, “До”, “Под” или “Над” основным размерным числом. Если этот параметр определен как “Из статуса”, то его
значение берется из закладки “Альтернативные размеры” команды “Настройка|Статус…”.
Шрифт является типовым окном диалога для многих элементов системы (размеры, надписи, шероховатости, допуски формы и расположения). В нем можно задать необходимые параметры шрифта, которым будет отображено значение размера. Если значение какого-либо пункта подменю задано «Из статуса», значит, оно будет взято из закладки «Шрифт» команды
“Настройка|Статус…”.
Установить по умолчанию. Пометка этого пункта приведет к тому, что заданные вами значения параметров размеров будут использованы при нанесении последующих.
