Двухмерное проектирование

НАСТРОЙКА СИСТЕМЫ

T-FLEX CAD предоставляет большие возможности по настройке различных системных установок. Вы можете задать удобный для вас набор цветов, разместить на экране элементы диалога удобным для вас образом, настроить функциональные клавиши для быстрого выполнения команд, задать расположение различных служебных окон на экране. Для задания таких параметров существует группа команд настройки системы.

Информация о настройке системы хранится в системном реестре (Registry). При этом настройки системы могут различаться для разных пользователей компьютера. Для восстановления первоначальных настроек используйте пункт «Восстановить начальные установки системы» в системном меню вызова программы T-FLEX CAD (кнопка «Пуск» на панели задач Windows в левом нижнем углу экрана).

Настройка установок

Для задания установок системы предназначена команда "SO: Задать установки системы"

Она представляет собой диалоговое окно с закладками, на которых расположены различные группы параметров.

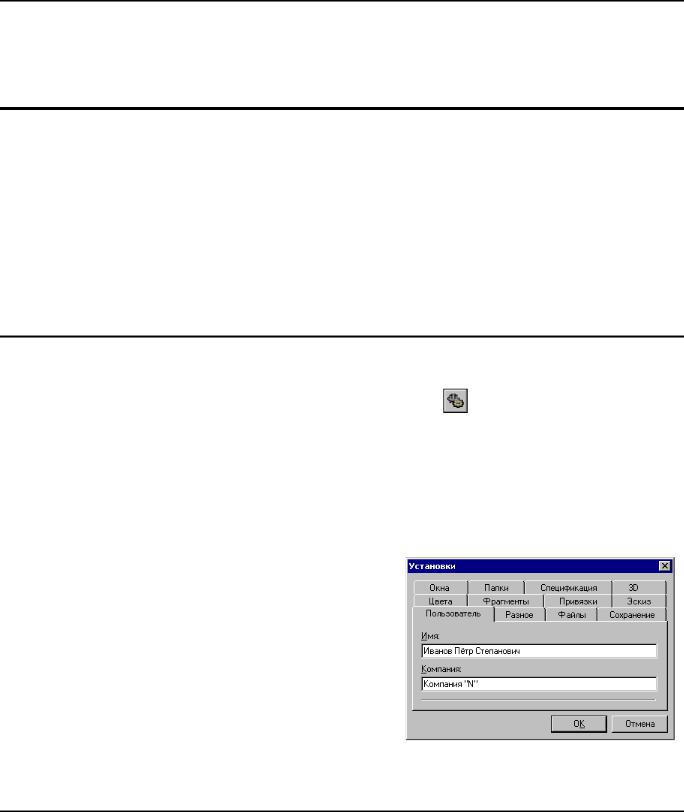

Закладка «Пользователь»

Задает имя пользователя и название компании, использующей систему. Данные параметры сохраняются в каждом новом файле документа.

88

Настройка системы

Закладка «Разное»

Объединяет параметры различного назначения.

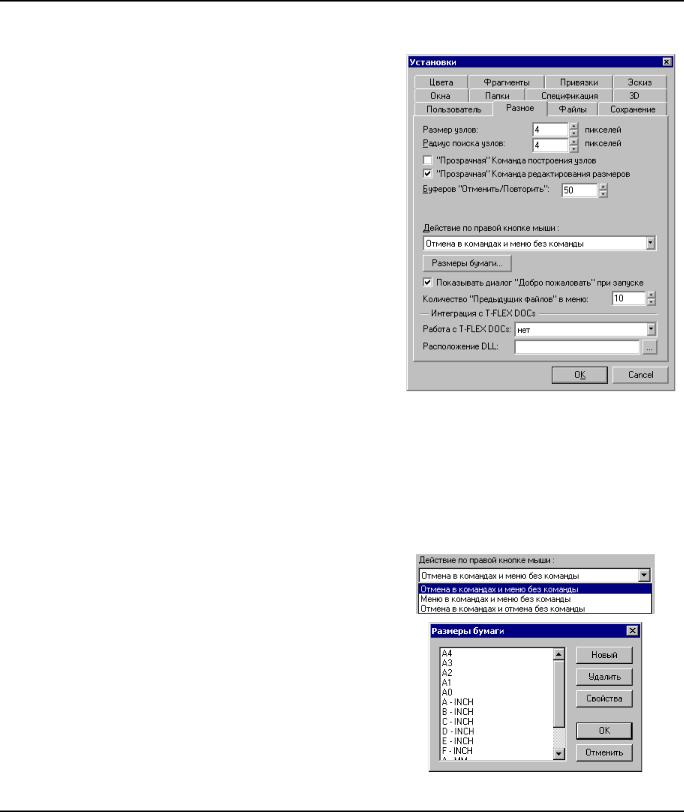

Размер узлов. Задает размер узла на экране в пикселях.

Радиус поиска узлов. Задает размер радиуса поиска узлов на экране в пикселях. Радиус поиска применяется при построении новых узлов в режиме «свободного» рисования. Если курсор попадает в радиус поиска какого-нибудь узла, то выбирается именно этот узел, и новый узел не создается.

“Прозрачная” Команда построения узлов. При установке этого параметра появляется возможность, находясь в любой команде системы, вызвать команду “N” и построить узел, не прерывая действующую команду.

“Прозрачная” Команда редактирования размеров. Данная опция включает или выключает прозрачный режим работы команды

“Параметры|Размеры”, которая позволяет выбирать размеры на чертеже и редактировать их номинальные значения. При этом находятся

элементы построения, отвечающие за значение размера, и перемещаются (если это возможно) в соответствующее новому номиналу положение.

Буферов “Отменить/Повторить”. Вы можете задать максимальное число действий пользователя, которые будут запоминаться для выполнения команд Undo и REDo. Параметр следует устанавливать до открытия файла.

Действие по правой кнопке мыши. Данный параметр задает тип действия, которое выполняется в командах при нажатии правой кнопки мыши. Действие выбирается из выпадающего списка.

По вашему выбору после нажатия правой кнопки в различных режимах либо будет вызываться контекстное меню с доступными в данный момент командами, либо будет происходить отмена текущей команды. Например, если выбран пункт «Меню в командах…», то контекстное меню будет дублировать автоменю при нажатии правой кнопки во время выполнения команды.

Размеры бумаги. Эта кнопка вызывает диалоговое окно, в котором вы можете редактировать список форматов бумаги чертежа. Этот список доступен при настройке чертежа (диалог «Параметры документа», закладка «Общие» команды

“Настройка|Статус”).

89

Двухмерное проектирование

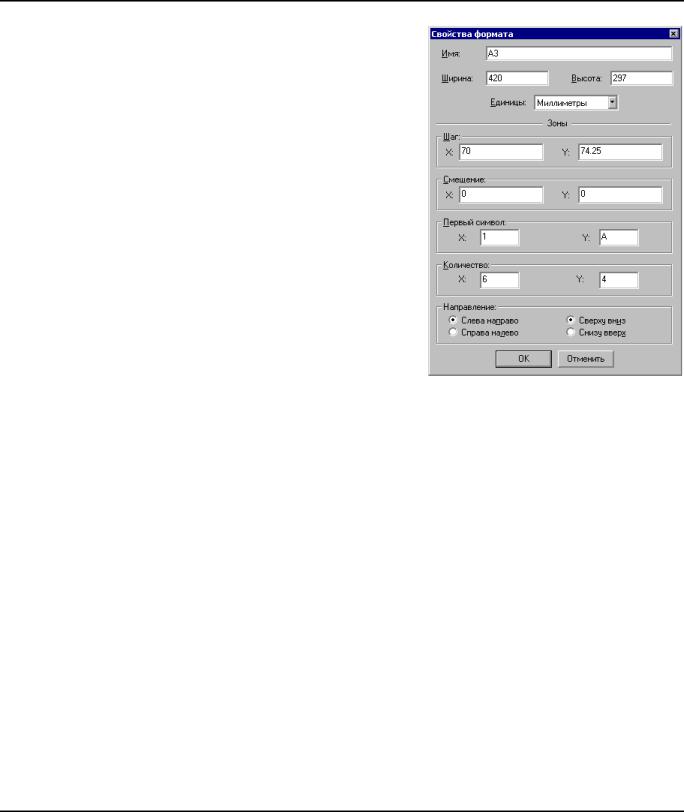

При добавлении новых элементов в список и редактировании свойств существующих элементов появляется диалоговое окно свойств формата.

В данном диалоге можно задать обозначение, ширину и высоту основного формата или формата пользователя. Определить единицы измерения, в которых работает система T-FLEX CAD.

А также установить параметры, позволяющие разбить чертеж на зоны:

Шаг. Определяет значение Х и У размера одной зоны.

Смещение. Задает смещение разбиваемой на зоны области по осям X и У относительно точки (0,0).

Первый символ по Х и У. Задаёт начальный символ обозначения зон по вертикали и горизонтали.

Количество по Х и Y. Количество зон по вертикали и горизонтали.

Направление. Определяет направление простановки обозначений зон (слева направо или справа налево, сверху вниз или снизу вверх).

Показывать диалог "Добро пожаловать" при запуске. Данный параметр определяет появление окна диалога "Добро пожаловать" при запуске системы.

Количество предыдущих файлов в меню. Задает количество пунктов списка последних файлов, которые открывались в предыдущих сеансах работы. Количество не должно превышать 16. (меню "Файл\Предыдущие файлы" и диалоговое окно "Добро пожаловать").

Интеграция с T-FLEX DOCs:

Работа с T-FLEX DOCs . Данный параметр задает один из режимов работы T-FLEX CAD: Нет - система работает в обычном режиме. Этот режим установлен по умолчанию;

С файлами и документами DOCs - система поддерживает работу с обоими типами документов: T-FLEX CAD и T-FLEX DOCs ;

Только с документами DOCs - управление открытием и сохранением документов производится системой T-FLEX DOCs.

Расположение DLL. Параметр задаёт путь для файла TFDApi.dll, который расположен в папке "Program" в директории, в которую был установлен T-FLEX DOCs (по умолчанию это "Program Files\Top Systems\T-FLEX DOCs Client"). Задание этого параметра является обязательным при работе с T-FLEX DOCs.

Следует отметить, то при первом установлении связи с T-FLEX DOCs (указании имени файла DLL) необходимо перезапустить T-FLEX CAD.

90

Настройка системы

Закладка «Файлы»

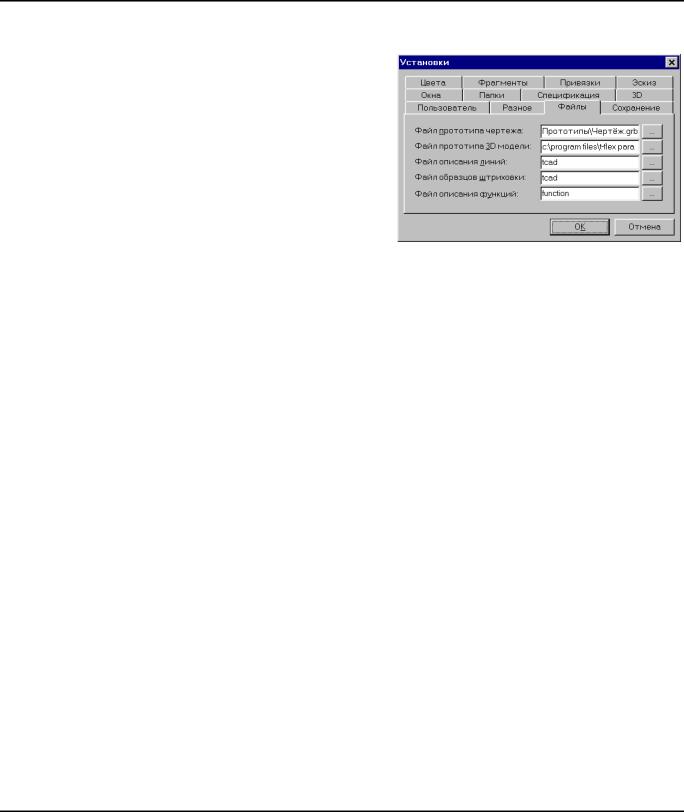

Файл прототипа чертежа. Файл прототипа -

чертеж T-FLEX, данные которого используются в качестве исходных при создании нового чертежа. Вы можете создать несколько файлов прототипов. В случае если путь не указан, а просто вписано имя файла прототипа, то система будет искать его в программном каталоге

(PROGRAM).

Можно сохранить файл прототипа с помощью команды «Файл|Сохранить как прототип». В

этом случае прототип будет храниться в директории …\PROGRAM\Прототипы. Создать новый чертеж с настройками этого прототипа

можно с помощью команды «Файл|Новый». Имя файла прототипа в этом случае можно выбрать из списка.

Файл прототипа 3D модели. Файл прототип, содержащий настройки 3D окна, которые используются при создании новой 3D модели.

Файл описания линий. В системе существует несколько встроенных типов линий (основная, тонкая, волнистая). Остальные типы линий определяются из файла описания линий. В системе используется файл TCAD.LIN. Его формат соответствует файлам описания линий системы AutoCAD. Вы можете задать любой другой свой файл описания.

Файл образцов штриховки. В системе используются файлы описания образцов штриховки, соответствующие файлам .PAT системы AutoCAD. Вместе с системой поставляется файл TCAD.PAT, в соответствии с которым заполняются контуры штриховок по образцу. Вы можете задать любой другой свой файл описания.

Файл описания функций. При создании линий построения - функций исходные данные для формирования меню находятся в специальном текстовом файле. Данный пункт меню задает имя этого файла. Для создания новых функций необходимо изменить стандартный файл, который называется «FUNCTION.DAT» или создать по образцу другой файл и задать его имя в данном поле диалога.
