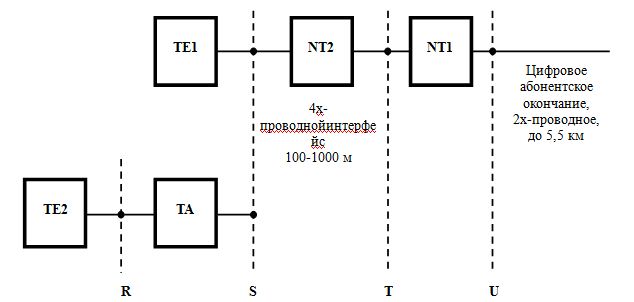

37. Нарисуйте схему подключения оборудования в сети isdn.

ТE1 – TerminalEquipment 1 – устройства, поддерживающие BRI или PRI

ТE2 – TerminalEquipment 2 – устройства, не поддерживающие BRI или PRI

ТА – терминальный адаптер

NT1 – NetworkTermination 1 – цифровое абонентское окончание (DSL)

NT2 – NetworkTermination 2 – устройство концентрации пользовательских интерфейсов и их мультиплексирования

38. К какому типу сетей принадлежит сеть adsl? Виды предоставляемых этой сетью услуг?

ADSL (AsymmetricDigitalSubscriberLine - Асимметричная цифровая абонентская линия) .Интегрированная цифровая сеть.

Предоставляемые услуги:

- коммутируемая телефонная сеть общего пользования;

- выделенные цифровые каналы (некоммутируемые средства);

- сеть передачи данных с коммутацией каналов;

- сеть передачи данных с коммутацией пакетов;

- сеть передачи данных с трансляцией кадров (режим FrameRelay).

39. В чем заключается «ассиметричность» сети adsl?

СловоAsymmetric в названии технологии подразумевает преобладание объема входящего трафика над исходящим ( затрудняет использование пиринговых сетей, видеосвязи и высококачественного онлайн-телевидения ).

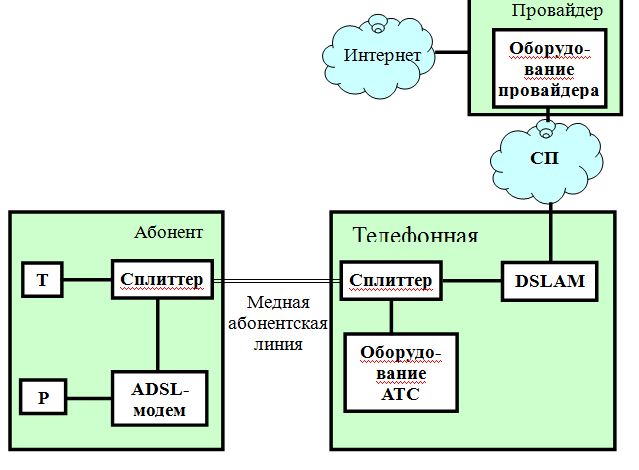

40. Нарисуйте и поясните работу схемы подключения абонента к провайдеру в сети adsl.

DSL Access Module – DLS-концентратор

На участке между ADSL модемом и DSLAM функционируют три потока:

- высокоскоростной поток к абоненту,

- двунаправленный служебный

- речевой канал в стандартном диапазоне частот канала ТЧ (0,3-3,4 Кгц).

Частотные разделители (POTS Splitter) выделяют телефонный поток, и направляют его к обычному телефонному аппарату. Такая схема позволяет разговаривать по телефону одновременно с передачей информации и пользоваться телефонной связью в случае неисправности оборудования ADSL.

Конструктивно телефонный разделитель представляет собой частотный фильтр, который может быть как интегрирован в модем ADSL, так и быть самостоятельным устройством.

ADSL-модем представляетсобойустройство, построенное на базе цифрового сигнального процессора (ЦСП или DSP), аналогичноеприменяемому в обычных модемах

41. Для чего используется сплиттер (splitter) в сети adsl?

Частотные разделители (POTS Splitter) выделяют телефонный поток, и направляют его к обычному телефонному аппарату. Такая схема позволяет разговаривать по телефону одновременно с передачей информации и пользоваться телефонной связью в случае неисправности оборудования ADSL.

42. Какие основные достоинства технологии adsl?

- высокая скорость обмена данными (превышает скорость коммутируемых соединений минимум в 50 раз);

- постоянно готовое к работе соединение, не требующее набора телефонного номера;

- одновременное использование телефона и подключения к сети;

- возможность изменять скорость подключения в случае необходимости без замены оборудования;

- экономически выгодная модель организации подключения.

43. Какие основные недостатки технологии adsl?

– зависимость от состояния телефонной линии, сопротивления кабеля, затухания сигнала, уровня шумов;

- максимальное удаление до АТС – 6 км (как правило, реальное удаление конечного пользователя до порта – от 3.5км до 5.5 км);

- необходимость модернизации линий (телефонный распределительный провод, применяемый в большинстве случаев необходимо заменить на витую пару);

- необходимость приобретения абонентского оборудования (модема);

-отсутствие возможности прямого соединения в сеть нескольких конечных абонентов через инфраструктуру ADSL;

- слово Asymmetric в названии технологии подразумевает преобладание объема входящего трафика над исходящим (затрудняет использование пиринговых сетей, видеосвязи и высококачественного онлайн-телевидения).
