Блок питания с активным pfc

Как Вы видите, форма тока, потребляемого блоком питания с активным PFC, очень мало отличается от потребления обычной резистивной нагрузки – результирующий коэффициент мощности такого блока может достигать 0,95...0,98 при работе с полной нагрузкой. Правда, по мере снижения нагрузки коэффициент мощности уменьшается, в минимуме опускаясь примерно до 0,7...0,75 – то есть до уровня блоков с пассивным PFC. Впрочем, надо заметить, что пиковые значения тока потребления у блоков с активным PFC все равно даже на малой мощности оказываются заметно меньше, чем у всех прочих блоков.   Ниже на графике приведены результат экспериментального измерения зависимости коэффициента мощности от нагрузки на блок питания для трех блоков – без PFC вообще, с пассивным PFC и, наконец, с активным PFC.

Мало того, что активный PFC обеспечивает близкий к идеальному коэффициент мощности, так еще, в отличие от пассивного, он улучшает работу блока питания. Во-первых, он дополнительно стабилизирует входное напряжение основного стабилизатора блока – мало того, что блок становится заметно менее чувствительным к пониженному сетевому напряжению, так еще и при использовании активного PFC достаточно легко разрабатываются блоки с универсальным питанием 110...230В, не требующие ручного переключения напряжения сети. Во-вторых, использование активного PFC улучшает реакцию блока питания во время кратковременных (доли секунды) провалов сетевого напряжения – в такие моменты блок работает за счет энергии конденсаторов высоковольтного выпрямителя C1 и C2, а эта энергия пропорциональна квадрату напряжения на них; как я отмечал выше, при использовании активного PFC это напряжение достигает 400В против обычных 310В – следовательно, эффективность использования конденсаторов увеличивается более чем в два раза (из-за того, что запасенная в конденсаторах энергия вычерпывается далеко неполностью, эффективность растет еще быстрее, чем квадрат напряжения на конденсаторах).   Фактически, у активного PFC только два недостатка – во-первых, как и вообще любое усложнение конструкции, он снижает надежность блока питания, во-вторых, он также имеет КПД, отличный от 100%, а потому требует охлаждения (впрочем, с другой стороны, активный PFC несколько снижает потери во входном фильтре и в самом инверторе, так что общего падения КПД блока не происходит). Тем не менее, преимущества от использования активного PFC в абсолютном большинстве случаев перевешивают эти недостатки.   Итак, если Вы нуждаетесь в блоке с коррекцией фактора мощности, то обращать внимание надо в первую очередь на модели с активным PFC – только они обеспечивают действительно хороший коэффициент мощности, при этом еще и заметно улучшая прочие характеристики блока питания. С точки зрения домашних пользователей блоки с активным PFC окажутся полезными для владельцев маломощных UPS'ов: допустим, у Вас уже стоит UPS мощностью 500 ВА, из которых 50 ВА потребляет ЖК-монитор, а 450 ВА остаются на системный блок, и Вы собираетесь проапгрейдить последний до современного уровня – а достаточно серьезная современная конфигурация вполне может потреблять от блока питания при максимальной загрузке до 300 Вт. В таком случае, на блоке питания с коэффициентом мощности 0,7 и КПД 80% (это достаточно типичная цифра для хорошего блока) мы получим полную потребляемую от сети мощность 300/(0,75*0,8) = 500 ВА, а на таком же блоке с коэффициентом мощности 0,95 – соответственно, 300/(0,95*0,8) = 395 ВА. Как видите, в случае с блоком питания без PFC замена UPS'а на более мощный неминуема, иначе в случае отключения электричества в неподходящий момент нынешний просто не справится с нагрузкой, а в случае с блоком с активным PFC даже еще остается небольшой запас в 55 ВА. По-хорошему, конечно, в этом расчете надо учитывать еще и то, что на выходе недорогих UPS напряжение имеет не синусоидальную, а трапециевидную форму – однако при этом изменятся лишь абсолютные полученные цифры, преимущество же блока питания с активным PFC сохранится.   И в заключение этого раздела хотелось бы развеять один миф, связанный с PFC: многие пользователи путают коэффициент мощности и коэффициент полезного действия, в то время как это совершенно различные величины. КПД по определению равен отношению выходной мощности блока питания к потребляемой им от сети активной мощности, в то время как коэффициент мощности – отношению потребляемой от сети активной мощности к потребляемой от сети полной. Установка в блок питания схемы PFC влияет на потребляемую им активную мощность лишь опосредованно – за счет того, что сам PFC потребляет некоторую мощность, плюс изменяется входное напряжение основного стабилизатора; основной задачей PFC является уменьшение потребляемой блоком реактивной мощности, которая в расчете КПД никак не учитывается. Поэтому непосредственной связи между КПД и коэффициентом мощности – нет.

Стенд для тестирования блоков питания

Основной стенда для тестирования блоков питания в нашей лаборатории является полуавтоматическая установка, позволяющая устанавливать требуемую нагрузку на шины +5В, +12В, +3,3В и +5В дежурного режима испытуемого блока, одновременно измеряя соответствующие выходные напряжения.

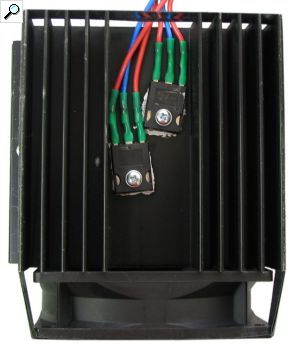

Аппаратная часть установки базируется на 4-канальном ЦАП Maxim MX7226, к выходам которого подключены источники тока. Последние выполнены на операционных усилителях LM324D и мощных полевых транзисторах IRFP064N, установленных на радиаторы с принудительным воздушным охлаждением.

Каждый из транзисторов имеет предельную рассеиваемую мощность 200 Вт, а так как в каждом из наиболее мощных каналов нагрузки (+5В и +12В) используется по три таких транзистора, то установка позволяет тестировать любые существующие на данный момент ATX блоки питания, вплоть до самых мощных – даже с учетом снижения допустимой мощности рассеяния транзисторов по мере роста их температуры допустимая мощность нагрузки по каждому из каналов составляет не менее 400 Вт.   Для измерения установленных токов нагрузки и выходных напряжений тестируемого блока в установке используются два 4-канальных АЦП Maxim MX7824 – один АЦП отвечает за токи, другой – за напряжения.   Все управление установкой, начиная от включения тестируемого блока питания и заканчивая проведением всех возможных тестов, а также регистрация и обработка их результатов, осуществляется с компьютера по порту LPT. Специально для этих целей была написана программа, позволяющая как вручную устанавливать ток нагрузки независимо по каждой из шин, так и выполнять некоторые стандартные тесты блоков питания (например, построение кросс-нагрузочной характеристики, о чем будет сказано ниже) в полностью автоматическом режиме.

Помимо основной установки, для тестирования блоков также используются два вспомогательных приспособления. Во-первых, это генератор прямоугольных импульсов с частотой, дискретно изменяемой от 60 Гц до 40 кГц:

Генератор подключается к тестируемому блоку питания в виде нагрузки – с помощью переключателя можно выбирать, будет ли он подключен к шине +12В или же к +5В, в обоих случаях пиковый ток создаваемой им нагрузки составляет около 1,3 А. Это позволяет оценить, насколько хорошо тестируемый блок питания реагирует на сравнительно мощные импульсы нагрузки прямоугольной формы, следующие с частотами от десятков герц до десятков килогерц.   Во-вторых, для снятия осциллограмм потребляемого блоком питания тока и, одновременно, питающего сетевого напряжения используется обычный шунт на мощных проволочных резисторах суммарным сопротивлением около 0,61 Ом:

К этой плате при тестировании блока питания подключаются щупы цифрового двухканального осциллографа – один его канал фиксирует осциллограмму сетевого напряжения, а другой – осциллограмму потребляемого блоком питания тока. Далее полученные осциллограммы обрабатываются специально написанной для этого небольшой программой, сразу рассчитывающей все интересующие нас параметры – потребляемую им активную, реактивную и полную мощности и, соответственно, коэффициент мощности и КПД блока питания.

Для снятия осциллограмм используется цифровой двухканальный "виртуальный" осциллограф (виртуальность в данном случае означает, что этот осциллограф представляет собой устанавливаемую в компьютер плату и без компьютера, в отличие от обычных осциллографов, работать не может, ибо не обладает собственными аппаратными средствами управления и отображения информации) M221 производства словацкой компании ETC. Осциллограф имеет полосу пропускания аналоговой части 100 МГц, максимальную скорость оцифровки произвольного сигнала 20 млн. сэмплов в секунду и чувствительность от 50 мВ/дел до 10 В/дел. Помимо измерений КПД и коэффициента мощности тестируемых блоков питания, осциллограф используется для оценки размаха, формы и частотного состава пульсаций выходных напряжений блоков питания.

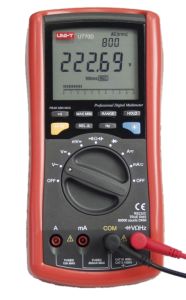

Для быстрой оценки токов и напряжений в процессе тестирования, а также для периодической проверки другого измерительного оборудования, в нашей лаборатории используется мультиметр Uni-Trend UT70D, позволяющий с очень хорошей точностью измерять токи и напряжения, в том числе и несинусоидальной формы, что очень важно при тестировании блоков питания без коррекции фактора мощности – многие измерительные приборы, не имеющие пометки "TrueRMS", не способны адекватно измерять переменные токи и напряжения, чья форма отличается от синусоиды.

Для измерения температуры внутри блока питания нами используется цифровой термометр Fluke 54 Series II с термопарами 80PK-1 и 80PK-3A (наименования всех моделей даны по каталогу Fluke). К сожалению, имеющийся у нас бесконтактный инфракрасный цифровой термометр показал неудовлетворительную точность измерений на блестящих металлических поверхностях (например, на алюминиевых радиаторах блоков питания), что и вынудило нас перейти на использование термопарного термометра.

Для измерения скоростей вентиляторов блоков питания используется оптический тахометр Velleman DTO2234. Он позволяет без малейших проблем проводить измерения скорости вентилятора в закрытом блоке питания, то есть без нарушения его естественного теплового режима – достаточно лишь наклеить на одну из лопастей вентилятора тоненькую полоску отражающего материала.

И, наконец, для обеспечения всех блоков питания одинаковым сетевым напряжением, вне зависимости от его суточных колебаний, а также для обеспечения возможности тестирования блоков при повышенном или пониженном напряжении питания они подключаются к сети через лабораторный автотрансформатор Wusley TDGC2-2000 с допустимой мощностью нагрузки до 2 кВт и пределами регулировки напряжения от 0 до 250В.

Методика тестирования блоков питания

Первым и наиболее важным тестом для любого блока питания является построение так называемой кросс-нагрузочной характеристики. Как я уже говорил в теоретической части статьи, каждое выходное напряжение блока питания зависит от нагрузки не только на соответствующую ему шину, но и от нагрузок на все остальные шины.   Стандартом ATX предусмотрены максимальные допустимые отклонения выходных напряжений от номинала – это 5% для всех положительных выходных напряжений (+12В, +5В и +3,3В) и 10% для отрицательных выходных напряжений (-5В и -12В, из которых, впрочем, в современных блоках осталось только последнее). Кросс-нагрузочной же характеристикой (КНХ) блока называется та область сочетаний нагрузок, при которой ни одно из выходных напряжений не выходит за допустимые рамки.   Строится КНХ в виде области на плоскости, где по горизонтальной оси координат отложена нагрузка на шину +12В, а по вертикальной – суммарная нагрузка на шину +5В и +3,3В. При построении КНХ установка для тестирования блоков питания в полностью автоматическом режиме меняет нагрузку на эти шины с шагом в 5 Вт и, если все выходные напряжения блока на данном шаге уложились в заданные рамки, ставит на плоскости точку, цвет которой – от зеленого до красного – соответствует отклонению каждого из напряжений в данной точке от номинала. Так как используемая нами установка контролирует три основных выходных напряжения, то для каждого блока питания получаются, соответственно, три графика (для каждого из напряжений), на которых одна и та же область будет закрашена разными цветами. Форма области на всех трех одинакова, так как она определяется не для каждого из напряжений в отдельности, а для всех вместе, и выход за допустимые границылюбого из напряжений означает, что соответствующей точки не будет на графиках для всех напряжений; закраска же области различна потому, что строится индивидуально для каждого из напряжений. Ниже приведен пример КНХ для блока Macropower MP-360AR Ver. 2, раскрашенная в соответствии с отклонениями напряжения +12В (в статьях я буду приводить анимированные картинки, в которых по очереди будут показываться все три напряжения, текущее напряжение указывается в верхнем правом углу графика, над цветовой шкалой):

На этом графике каждая точка строго соответствует одному шагу измерений, причем для удобства в процессе измерений точки, в которых напряжения вышли за допустимые рамки, обозначаются серым цветом и меньшим размером – это необходимо для удобства экспериментатора, наблюдающего за ходом измерений в реальном времени. После окончания измерений полученные данные обрабатываются с помощью билинейной интерполяции – так вместо отдельных точек получается более удобная для восприятия закрашенная область с четкими краями:

Итак, что мы видим на этом графике? Протестированный блок питания замечательно справляется с нагрузкой по шине +12В – он способен выдавать положенные напряжения при максимальной нагрузке по этой шине и всего лишь 5Вт по шине +5В (5Вт – это типичное начальное значение при наших измерениях; для мощных блоков, нестабильно работающих при столь незначительных нагрузках, оно увеличивается до 15 Вт или 25 Вт).   Ровная вертикальная граница в правой нижней части графика означает, что здесь блок дошел до предела мощности шины +12В (для данного блока она составляет 300Вт), и установка не стала увеличивать ток нагрузки дальше во избежание выхода блока питания из строя. Выше вертикальная граница переходит в наклонную (правый верхний угол графика) – это область, где установка дошла до предельной мощности блока питания (в данном случае она составляет 340Вт), а потому по мере увеличения нагрузки на +5В вынуждена была снижать нагрузку на +12В, чтобы опять же предотвратить выход блока питания из строя или срабатывание его защиты.   Продолжаем обходить контур против часовой стрелки. В верхней части графика наклонная линия переходит в ровную горизонтальную – это область, где установка достигла предельно допустимой нагрузки по +5В, а потом не стала более увеличивать мощность по этой шине, хотя блок питания выдавал напряжения в пределах нормы.   И, наконец, в левой верхней части графика мы видим неровную наклонную линию, которая явно не объясняется пределом по мощности – ведь нагрузка по +12В в этой области слишком мала. Зато эта линия прекрасно объясняется красным цветом графика – при большой нагрузке по +5В и малой по +12В напряжение по шине +12В достигло 5% отклонения, тем самым обозначив границу КНХ.   Таким образом, по этому графику можно сказать, что данный блок питания хорошо держит уровень выходных напряжений и позволяет без проблем получить от него заявленную мощность, но будет предпочтителен для наиболее современных систем с питанием как процессора, так и видеокарты от +12В, ибо перекос нагрузки в сторону этой шины воспринимает лучше, нежели перекос в сторону шины +5В.   Для сравнения давайте посмотрим на КНХ существенно более дешевого блока питания – L&C LC-B300ATX с заявленной мощностью 300Вт. График в данном случае опять же построен только для напряжения +12В:

Отличия от MP-360AR сразу же бросаются в глаза. Во-первых, нижняя линия контура уже не горизонтальная – в правой части она начинает уходить вверх, причем по красному цвету видно, что это было вызвано не только выходом за пределы напряжения +5В (что бывает достаточно часто при большой нагрузке по +12В), но и проседанием напряжения +12В. Во-вторых, на контуре нет верхней горизонтальной "полки", верхняя точка графика соответствует нагрузке по +5В около 150Вт – а это означает, что обещанные производителем по этой шине максимальные 180Вт на практике получить невозможно в принципе, ни при каких комбинациях нагрузок. В-третьих, несмотря на более высокую заявленную мощность по шинам +5В и +3,3В по сравнению с MP-360AR (180Вт против 130Вт), хорошо видно, что наклонная линия в левой верхней части графика у MP-360AR начиналась на мощности нагрузки по +5В более 80 Вт, в то время как у LC-B300 – всего лишь около 50 Вт. Это означает, что, несмотря на формально заявленную большую мощность по шине +5В у LC-B300 по сравнению с MP-360AR, на практике во многих случаях получить большую реальную мощность по этой шине удастся как раз от блока производства Macropower.   Думаю, внимательные читатели уже заметили, что, если построить оба графика в одинаковом масштабе, КНХ блока от Macropower окажется по сравнению с КНХ блока от L&C сильно вытянута вдоль оси +12В. Объясняется это тем, что эти два блока относятся к разным версиям стандарта ATX/ATX12V Power Supply, в которых предпочтительным считалось разное распределение нагрузки между шинами блока питания. Для сравнения ниже на рисунке нанесены КНХ, которыми, по мнению Intel (как составителя всего семейства стандартов ATX) в разные годы должны были обладать блоки питания:

Как видите, изначально стандарт ATX предполагал потребление в основном от шин +5В и +3,3В – и действительно, практически вся начинка компьютера питалась от этих напряжений, на +12В заметную нагрузку создавала разве что механика винчестеров и оптических приводов.   Однако со временем ситуация стала меняться – процессоры становились все мощнее, и питание их от +5В создавало целый ряд проблем для разработчиков материнских плат. Во-первых, на тот момент уже было ясно, что рост энергопотребления процессоров продолжится и дальше, что приведет к большому потребляемому току по +5В, а потому возникнет проблема с подведением таких токов к материнской плате – стандартный разъем может просто не справиться. Во-вторых, разъем питания материнской платы придется либо втискивать рядом с VRM процессора, либо же тащить от него через всю плату к VRM шину, рассчитанную на большие токи, что опять же затруднительно...   В связи с этим Intel предложил стандарт ATX12V, согласно которому процессор должен питаться от шины +12В – очевидно, что при той же мощности потребления это означает в 2,4 раза меньший ток. Однако, так как в основном разъеме ATX всего один провод +12В, пришлось ввести дополнительный 4-контактный разъем ATX12V... впрочем, этим Intel убил сразу двух зайцев – не только заранее решил проблему обгорания контактов разъема из-за слишком больших токов нагрузки, но и упростил для производителей материнских плат дизайн PCB, ибо расположить маленький 4-контактный разъем непосредственно рядом с VRM намного проще, чем больше 20-контактный.   К сожалению, компания AMD не поддержала инициативу Intel, а потому многие владельцы материнских плат под Socket A, из которых даже среди имеющихся в продаже в данный момент 20-25% все еще не имеют разъема ATX12V, в полном объеме испытали проблемы, о которых Intel говорил еще четыре года назад – с появлением мощных процессоров под эту платформу появились и первые сообщения и об обгорающих контактах блока питания, и о сильном перекосе его выходных напряжений (как Вы видите из приведенных выше КНХ, даже дешевые блоки лучше справляются с нагрузкой по +12В)...   Фактически единственный технический минус от внедрения ATX12V – некоторое уменьшение КПД VRM, ибо КПД любого импульсного преобразователя с увеличением разницы между входным и выходным напряжениями уменьшается. Впрочем, это с лихвой компенсировалось увеличением КПД собственно блока питания – как и для разработчиков материнских плат, для разработчиков блоков питания решение ориентироваться на основное потребление по шине +12В сильно упростило дизайн блоков.   Как Вы видите из графиков, версии ATX12V до 1.2 включительно отличались от обычного ATX лишь увеличенным допустимым потреблением по шине +12В. Более серьезные изменения произошли в версии 1.3 – в ней впервые за все время развития компьютерных блоков питания требуемая допустимая нагрузка по шине +5В уменьшилась, при этом нагрузка по шине +12В увеличилась еще больше – фактически началась адаптация блоков питания к наиболее современным системам, в которых все меньше потребителей остается на шине +5В (процессоры давно уже питаются от +12В, а сейчас за ними последовали и видеокарты). В отличие от предыдущих моделей, ATX12V 1.3 блок питания уже не обязан поддерживать стабильные напряжения при большой нагрузке на +5В и малой – на +12В.   И, наконец, последней версией на сегодняшний день является ATX12V 2.0. Как нетрудно заметить, в ней мощность блока питания по шине +5В уменьшилась еще сильнее – теперь она составляет всего 130Вт; зато сильно выросла допустимая мощность нагрузки по +12В. Кроме этого, блоки ATX12V 2.0 приобрели 24-контактный разъем питания материнской платы вместо старого 20-контактного – если четыре года назад старого разъема перестало хватать для питания процессора, в связи с чем был придуман ATX12V, то теперь допустимого тока разъема не хватает уже для питания PCI Express карт. Также в блоках ATX12V появилось два источника +12В, но на самом деле внутри блока они являются одним источником, раздельные лишь ограничения тока срабатывания защиты – согласно требованиям безопасности по стандарту IEC-60950, на шине +12В не допустимы токи более 20А, поэтому и приходится разбивать эту шину на две части. Впрочем, производители в случаях, когда соответствие этому стандарту не требуется, могут просто не устанавливать соответствующую схему – тогда ATX12V 2.0 блок питания с токами по шинам +12В, скажем, 10А и 15А, можно спокойно рассматривать как блок питания с одной шиной +12В с током 25А.   Итак, если возвращаться к рассмотренным выше блокам, то можно сказать, что MP-360AR Ver. 2 соответствует стандарту ATX12V 2.0, а LC-B300 – стандарту ATX12V 1.2, отсюда и такая разница в их КНХ. Впрочем, причина, конечно, не только в формальном соответствии разным версиям стандарта – вспомните, как я сетовал на то, что от LC-B300 на практике невозможно получить заявленную мощность по +5В... а теперь давайте наложим на его график рекомендуемую Intel КНХ для 300-ваттных ATX12V 1.2 блоков:

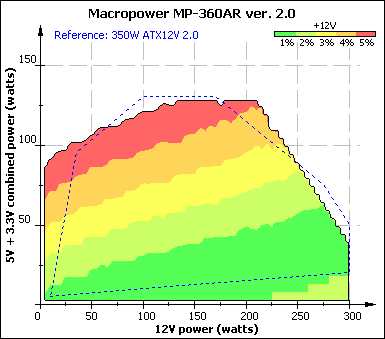

Как Вы видите, блок попросту не вписывается в требования стандарта для 300-ваттных моделей по допустимой нагрузке на +5В, поэтому рассматривать его как 300-ваттный можно разве что с оговоркой, что ватты эти не слишком честные. Для сравнения можно посмотреть на график того же MP-360AR, но уже с рекомендуемой КНХ для 350-ваттных ATX12V 2.0 блоков:

Как Вы видите, соответствие практически идеальное. Думаю, комментарии относительно сравнительного качества этих двух блоков излишни.   Вообще говоря, соответствовать весьма жестким требованиям Intel к КНХ достаточно непросто – есть не столь много блоков, которые могут этим похвастаться, однако и столь грубое нарушение рекомендаций, как в случае с LC-B300, встречается нечасто.   Относительно же расцветки КНХ можно сказать, что идеалом, конечно, является равномерный зеленый цвет... впрочем, идеал, как известно, обычно недостижим. Достаточно нормальна ситуация, когда каждое напряжение, кроме достаточно стабильного +3,3В, проходит весь диапазон от зеленого или желто-зеленого цвета у одного края графика до красного у другого, бывает также, что зеленого цвета на КНХ нет вообще – это означает, что напряжение было изначально завышено. Самое же плохой является ситуация, когда какое-либо напряжение проходит весь диапазон цветов дважды – от красного у одного края через зеленый в середине до красного у другого края КНХ. Такая ситуация, например, видна у рассмотренного выше LC-B300 и означает, что на одном краю КНХ напряжение сильно просело (очевидно, что при маленькой нагрузке на +5В и большой на +12В последнее может только просесть), а на другом краю – наоборот, сильно выросло; иначе говоря, его стабильность очень сильно оставляет желать лучшего...   И, под завершение описания КНХ, приведу пример идеального блока питания. Выше я уже мимоходом упоминал о блоках питания Antec и OCZ с раздельными вспомогательными стабилизаторами на каждой из основных шин, ниже я предлагаю Вашему вниманию экспериментально измеренную КНХ блока OCZ Technology PowerStream OCZ-470ADJ (это уже полноценная картинка со всеми тремя напряжениями, период смены кадров – 5 сек.):

Как Вы видите, мало того, что весь контур КНХ определяется только допустимой максимальной нагрузкой блока питания, так ни одно напряжение даже не приблизилось к 5-процентному отклонению. К сожалению, пока что такие блоки питания сравнительно дороги...   Разумеется, построением КНХ испытания блоков питания не заканчиваются. Во-первых, все блоки проверяются на стабильность работы при постоянной нагрузке от нуля до максимальной с шагом 75 Вт. Таким образом выясняется, способен ли блок вообще выдержать полную нагрузку. Во-вторых, по мере увеличения нагрузки измеряется температура диодных сборок блока и скорость вращения вентилятора, которая практически во всех современных блоках питания так или иначе зависит от температуры.   К результатам измерений температуры, впрочем, стоит относиться с некоторым скепсисом – у большинства блоков питания разные конструкции радиаторов и расположение диодных сборок на них, а потому измерения температуры имеют довольно большую погрешность. Тем не менее, в критических случаях, когда блок питания оказывается на грани смерти от перегрева (а такое иногда случается в наиболее дешевых моделях), показания термометра могут оказаться интересными – так, в моей практике были блоки, в которых под полной нагрузкой радиаторы разогревались выше сотни градусов.   Более интересны измерения скорости вращения вентиляторов – несмотря на то, что все производители заявляют их температурную регулировку, практическая реализация может очень сильно отличаться. Как правило, для блоков нижнего ценового диапазона начальная скорость вентилятора уже составляет порядка 2000...2200 об./мин. и по мере прогрева меняется лишь на 10...15%, в то время как для качественных блоков начальная скорость может составлять всего лишь 1000...1400 об./мин., при прогреве на полной мощности увеличиваясь в два раза. Очевидно, что если в первом случае блок питания будет шумным всегда, то во втором пользователи не слишком мощных систем, слабо нагружающих блок питания, могут рассчитывать на тишину.   Также при работе блока питания на полной мощности проводятся измерения размаха пульсаций его выходных напряжений. Напомню, что, согласно стандарту, размах пульсаций в диапазоне до 10 МГц не должен превышать 50 мВ для шины +5В и 120 мВ для шины +12В. На практике на выходе блока могут присутствовать заметные пульсации двух частот – около 60 кГц и 100 Гц. Первая является результатом работы ШИМ-стабилизатора блока (обычно его частота около 60 кГц) и присутствует в той или иной мере на всех блоках питания. Ниже приведена осциллограмма достаточно типичных пульсаций на частоте работы ШИМ, зеленым цветом – шина +5В, желтым – +12В:

Как Вы видите, здесь именно тот случай, когда пульсации на шине +5В вышли за допустимые пределы в 50 мВ. На осциллограмме видна именно классическая форма таких пульсаций – треугольная, хотя в более дорогих блоках питания моменты переключения обычно сглаживаются стоящими на выходе дросселями.   Вторая же частота – это удвоенная частота питающей сети (50 Гц), проникающая на выход обычно из-за недостаточной емкости конденсаторов высоковольтного выпрямителя, ошибок в схемотехнике или же неудачного дизайна силового трансформатора или печатной платы блока. Как правило, эти колебания (в статьях они приводятся с временной разверткой 4 мс/дел) наблюдаются у многих блоков нижнего ценового диапазона и достаточно редко встречаются у моделей среднего класса. Размах этих пульсаций растет пропорционально нагрузке на блок питания и в максимуме также иногда может выходить за допустимые рамки.   Также к блоку питания при нагрузке 150 Вт подключается уже упоминавшийся выше в предыдущем разделе статьи генератор прямоугольных импульсов, после чего с помощью осциллографа измеряется амплитуда импульсов на другомпроводе блока питания, то есть не на том, к которому подключен генератор. Таким образом проверяется общая реакция блока на подобную импульсную нагрузку, и, в частности, то, насколько хорошо он будет подавлять помехи от каждого из подключенных к нему устройств. Впрочем, из-за наличия резких всплесков напряжения в моменты переключения генератора точность измерения не слишком высока, однако иногда и из этих измерений можно сделать интересные выводы.   И, наконец, измерения КПД и коэффициента мощности блоков. Пожалуй, это наименее важный и интересный раздел – как показал опыт, эти параметры достаточно близки для различных блоков, а так как для абсолютного большинства пользователей они не имеют никакого значения, так как небольшие их колебания не оказывают никакого влияния на работу компьютера (а больших колебаний среди разных моделей однотипных блоков не наблюдается), то измерения проводятся только в достаточно редких случаях. Так, коэффициент мощности измеряется для блоков, для которых заявлена его коррекция, а КПД – либо заодно с коэффициентом мощности (фактически значение КПД получается автоматически, для этого не требуется дополнительных измерений), либо если по той или иной причине возникают подозрения, что у данного блока он выходит за допустимые рамки, что бывает крайне редко.   Хотелось бы также под конец сказать о том, что я не измеряю и измерять не буду, несмотря на наличие потенциальной возможности. Я весьма негативно отношусь к тестам, в которых измеряется абсолютно максимальная выдаваемая блоком питания мощность – когда в ходе теста нагрузка на блок повышается до момента срабатывания защиты или же просто сгорания блока. Такие тесты дают слишком сильный разброс результатов не только в зависимости от конкретного экземпляра блока, но и в зависимости от того, как именно экспериментатор его нагружает – то есть как распределяется нагрузка по шинам блока. Кроме того, для нормального функционирования компьютера нужна не некая номинальная способность блока питания держать такую-то мощность, а способность выдавать напряжения и пульсации в пределах установленного стандартом допуска, на что в таких тестах, к сожалению, внимание обычно не обращается. Поэтому получаемые в подобных тестах цифры хоть и весьма красивы, но, увы, имеют не слишком много отношения к реальности.   Итак, разработанная нами на данный момент методика тестирования блоков питания позволяет не только весьма детально исследовать поведение блока питания, но и наглядно сравнить различные блоки питания – и особенно наглядным это стало благодаря построению кросс-нагрузочных характеристик, по которым можно весьма объективно и без дополнительных оговорок сказать, что из себя представляет тот или иной блок.
