Формирования ссылок и указания конструкторской документации
Если поверхность не сопрягается, они могут быть указанны свободными «размерами».
Допуски на размеры форму и взаимное расположение указываются по специальному стандарту.
Стандарт общие допуски ГОСТ 30893 1-2002
Предельное отклонения линейных и угловых раз-
меров с неуказанными допусками.
Стандарт общие допуски ГОСТ 30893 2-2002
Допуски формы и расположения поверхностей.
Пример:
Указание расположенных допусков
Ссылка на общие допусков линейных и угловых размеров в соответствии с разделом 5 должен содержать номер настоящего стандарта и буквенное обозначение класса точности, например для класса точности - средний;
«Общие допуски по ГОСТ-30893.1-m» или «ГОСТ-30893. 1-m»

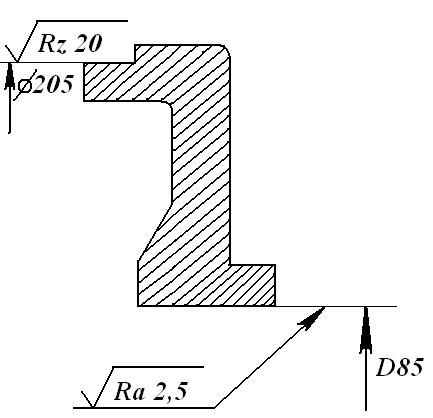

Ш
ероховатости
на не сопрягаемые поверхности определяют
по спец. таблице справочника или
используем алгоритм строки 3 исходя из
рисунка:
(Допуск это верхнее и нежнее отклонение)
(Изготовить нельзя если нет допуска)
(Характер сопряжения – это и есть посадка)
Мы указываем допуски для того, чтобы изготовить деталь.
Допуски назначаются на взаимное расположение, на форму для того чтобы получить (изготовить) качественное изделие.
Назначение допуска на размер поверхности детали.
Провести качественный анализ конструкции и составить таблицу качественного анализа, назначив тем самим характер сопряжения.
Составить таблицу качественного анализа с таблицей рекомендованных посадок из ГОСТ-а и на основе этой таблицы сделать математическое описание.
Назначение допусков на крепежной детали.
Выбираем диаметр отверстия от крепежной детали. Зная диаметр болта по таблице находим диаметр отверстия.
Определяем назначенный допуск. Формула уточняется по справочнику:
∆=0.25(dотв-dболт)
По данному допуску и размеру окружности центров располагаются центры или оси отверстий по спец. справочнику определения допуски на диаметр центров и угол расположения отверстий.
Болт Ø24 (М24)
Отв Ø28
∆=1
D=Ø200±0,7
α = 120о ± 22’
(Допуски алгебраического отклонения верхнего и нижнего отклонения.)
