Фото 4. Направленный микрофон разведчика "нм-сн головной"

Размеры 25 х 17 х 0,8 см; вес – около 0,3 кг; чувствительность – 0,3. В/Па ; уровень приведенных собственных шумов – около 0 дБ; динамический диапазон – 110 дБ; эффективная ширина диаграммы направленности – не более 14о, при подавлении помех вне диаграммы не менее 20 дБ; ветрозащищенность обеспеченная конструкцией.

Фото 5. Направленный микрофон А25

Направленный микрофон (НМ-А25) представляет собой плоскую фазированную микрофонную решетку, с апертурой 25 см и коэффициентом усиления не менее 40дБ.

Количество микрофонов 36 Диапазон частот, кГц 0,02 – 20 Чувствительность, мВ/Па 50 Динамический диапазон, дБА 30 – 128 Размеры решетки, мм Ø 1000

Фото 6. Микрофонная решетка bswa-tech sps-980

Трубчатые микрофоны, или микрофоны "бегущей" волны, в отличие от параболических микрофонов и плоских акустических решеток, принимают звук не на плоскости, а вдоль некоторой линии, совпадающей с направлением на источник звука. Принцип их действия поясняется на рис. 3.

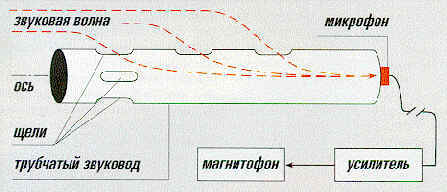

Рис. 3. Трубчатый микрофон.

Основой микрофона является звуковод в виде жесткой полой трубки диаметром 10-30 мм со специальными щелевыми отверстиями, размещенными рядами по всей длине звуковода, с круговой геометрией расположения для каждого из рядов. Очевидно, что при приеме звука с осевого направления будет происходить сложение в фазе сигналов, проникающих в звуковод через все щелевые отверстия, поскольку скорости осевого распространения звука вне трубки и внутри нее одинаковы. Когда же звук приходит под некоторым углом к оси микрофона, то это ведет к фазовому рассогласованию, так как скорость звука в трубке будет больше осевой составляющей скорости звука вне ее, вследствие чего снижается чувствительность приема. Обычно длина трубчатого микрофона от 15-230 мм до 1 м. Чем больше его длина, тем сильнее подавляются помехи с боковых и тыльного направлений.

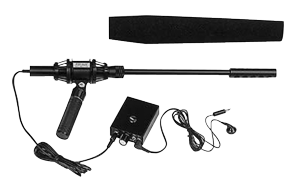

Фото 7. Внешний вид трубчатого направленного микрофона YKN

Фото 8. Внешний вид трубчатого направленного микрофона

Sennheiser MKH 70 P48.

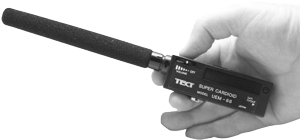

Фото 9. Миниатюрный направленный микрофон uem-88.

Таблица 1. Характеристики направленных трубчатых микрофонов

Характеристика	Тип микрофона
	YKN	AT-89	UEM-88
Частотный диапазон, Гц	500 – 10 000	60 – 12 000	200 – 15 000
Максимальный коэффициент усиления, дБ	66	93	50
Чувствительность, мВ/Па	20	70	-
Размеры, мм	310x30	355x70	229x25x13
Масса, г	130	473	65
Напряжение питания, В	3	9	1xААА
Время работы от аккумулятора, ч	30	4 − 6	100
Дальность перехвата разговоров,м	100	100	-

Рис. 4 Градиентный микрофон

Градиентные микрофоны основаны на операции вычитания по направлению прихода сигнала. Это ставит их априори в невыгодное положение по пороговой чувствительности, поскольку каждое вычитание ослабляет сигнал, но статистически суммирует внутренние помехи. В то же время сама по себе операция вычитания позволяет конструировать направленные системы малых размеров. Простейшим градиентным направленным микрофоном является микрофон, реализующий градиент первого порядка.

Он представляет собой два миниатюрных и близкорасположенных высокочувствительных микрофона М1 и М2, выходные сигналы которых электрически (или акустически) вычитаются друг из друга, реализуя в конечных разностях первую производную звукового поля по оси микрофона и формируя диаграмму вида cos Q, где Q - угол прихода звука. Тем самым обеспечивается относительное ослабление акустических полей с боковых направлений (О - 90°). Градиентными микрофонами высоких порядков называют системы, реализующие пространственные производные 2-го, З-го и более старших порядков.
