Вопросы для самопроверки
Определите зависимость индукции магнитного поля в произвольной точке пространства от тока, протекающего по проводнику.
В чем заключаются отличия э. д. с. индукции от э. д. с. самоиндукции?
Как зависит э. д. с. самоиндукции от геометрических размеров контура с током?
Вычислите индуктивность бесконечного соленоида.
Как определяется полное сопротивление индуктивности при переменном токе?
Получите формулу для определения индукции магнитного поля в коротком соленоиде.
В каком порядке производятся теоретические и экспериментальные исследования?
Лабораторная работа 3.
RLC - КОНТУР
Цель работы: изучение электромагнитных колебаний в последовательном RLC - контуре; исследование затухающих колебаний; снятие резонансных кривых; определение добротности полосы пропускания, резонансной частоты и декремента затухания; сравнение теоретических и экспериментальных кривых.
ОСНОВНЫЕ ПОНЯТИЯ

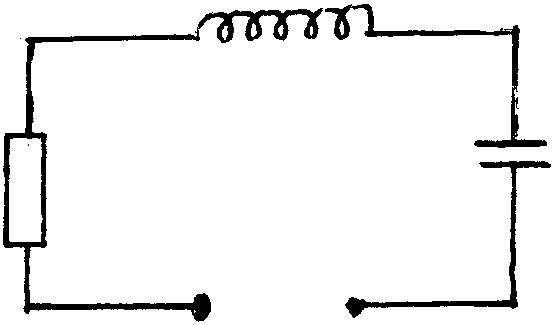

Рис.4.1
Конденсатор
C,
катушка индуктивности L
и активное сопротивление R,
соединенные последовательно, образуют
колебательный RLC
- контур. Электрические колебания в
контуре возбуждаются в результате
периодического обмена между энергией
электрического поля конденсатора
и энергией магнитного поля катушки
индуктивности
,
где q
и C
- заряд и емкость конденсатора,
- ток в контуре, L
- индуктивность катушки. В результате
протекания тока в контуре на активном
сопротивлении R
выделяется тепловая энергия, приводящая
к потере энергии электрических колебаний.
Заряд, сосредоточенный на обкладках
конденсатора в начальный момент времени
t0=0,
уменьшается с течением времени и создает
ток в контуре, изменяющийся во времени.
Величину тока, протекающего в цепи при
разряде, можно определить из закона Ома
для неоднородного участка контура:
(4.1)
Сила тока равна скорости изменения заряда, так что (4.1) эквивалентно дифференциальному уравнению второго порядка
,
(4.2)
где
введены обозначения:
,
Решение уравнения (4.2) представим в виде линейной комбинации
,
(4.3)
l1,
l2
- корни характеристического уравнения
.
Из
приведенной зависимости следует, что
при выполнении неравенства
,
заряд быстро затухает во времени и
колебания в контуре отсутствуют. Такой
процесс называется апериодическим.
Колебания в контуре существуют только
при выполнении условия
.
Применяя формулу Эйлера для комплексных
величин, заменим выражение (4.3) на сумму
гармонических функций:
(4.4)
где
,
- собственная частота затухающих
колебаний в контуре. Заряд q
принимает только вещественное значение,
так что величины A
и B
могут быть только сопряженными
комплексными числами. Результирующую
зависимость заряда от времени t
можно определить в виде:
,
(4.5)
где q0 и j - произвольные постоянные, имеющие смысл амплитуды колебаний в момент времени t=0, j - начальная фаза.
Отношение
характеризует быстроту уменьшения
амплитуды колебаний и называется
коэффициентом затухания. При b=0
уравнение (4.2) описывает незатухающие
колебания в контуре, причем
определяет частоту собственных колебаний.

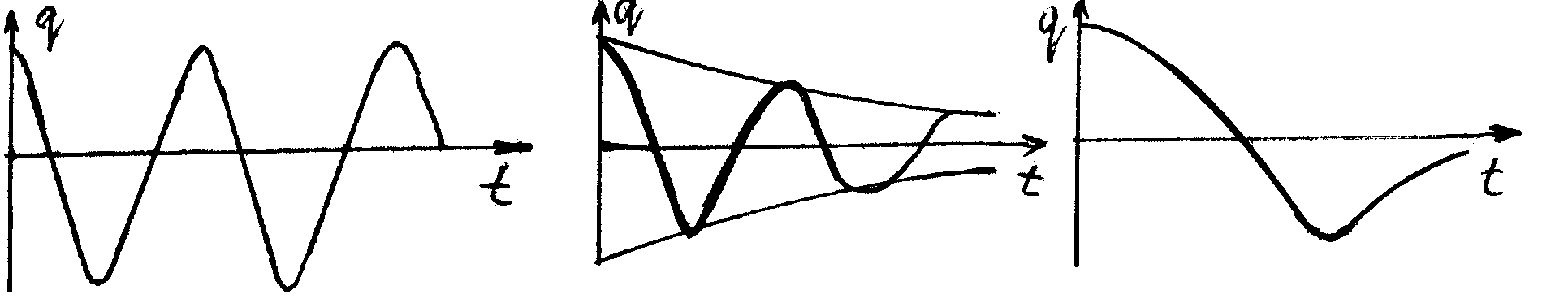

Графики зависимости заряда от времени
при различных значениях коэффициента
затухания, представлены на рис.4.2
а)
,
б)
,
в)
Рис.4.2
В
соответствии с видом функции (4.5),
изменение заряда во времени можно
рассматривать как гармоническое
колебание частоты w1
с амплитудой, изменяющейся по закону
.
Отношение амплитуд в моменты времени,
отличающиеся друг от друга на величину
периода T,
называется декрементом затухания, а
его логарифм - логарифмическим декрементом
затухания и обозначается символом l:
(4.6)
Логарифмический
декремент затухания характеризует
колебательную систему и имеет определенный
физический смысл. За время t,
в течение которого амплитуды a
(t)
уменьшается
в e
раз, система совершает
колебаний. Из условия
следует, что
,
так что логарифмический декремент
затухания обратно пропорционален числу
колебаний, совершаемых за время, в
течение которого амплитуда уменьшается
в e
раз.
Для характеристики колебательной системы часто используют величину
,
(4.7)
которую называют добротностью колебательной системы.
Периодическая во времени внешняя э. д. с., включенная в последовательный контур, создает в нем вынужденные колебания.
Суммируя напряжение с э.д.с. самоиндукции, получаем из (4.1) уравнение для определения заряда:
(4.8)
Общее решение уравнения (4.8) равно сумме общего решения однородного уравнения при e0=0 и частного решения неоднородного уравнения. Общее решение однородного уравнения определяется формулой (4.5) и затухает с ростом времени. Частное решение уравнения (4.8) найдем методом комплексных амплитуд. В соответствии с данным методом, представим уравнение в виде реальной части комплексного уравнения
,
(4.9)
решение которого имеет вид:
,
(4.10)
где
.
Производная по времени от реальной части Y позволяет получить гармоническую зависимость тока в цепи от времени t:
,
(4.11)
где
,
,
(4.12)
Из
последних уравнений следует, что ток
отстает по фазе от приложенной внешней
э. д. с. на угол j,
причем амплитуда тока достигает
максимального значения
при условии равенства частоты собственных
колебаний в контуре w0
частоте внешней э. д. с. В этом случае
ток колеблется в фазе с приложенной э.
д. с. Указанное условие называется

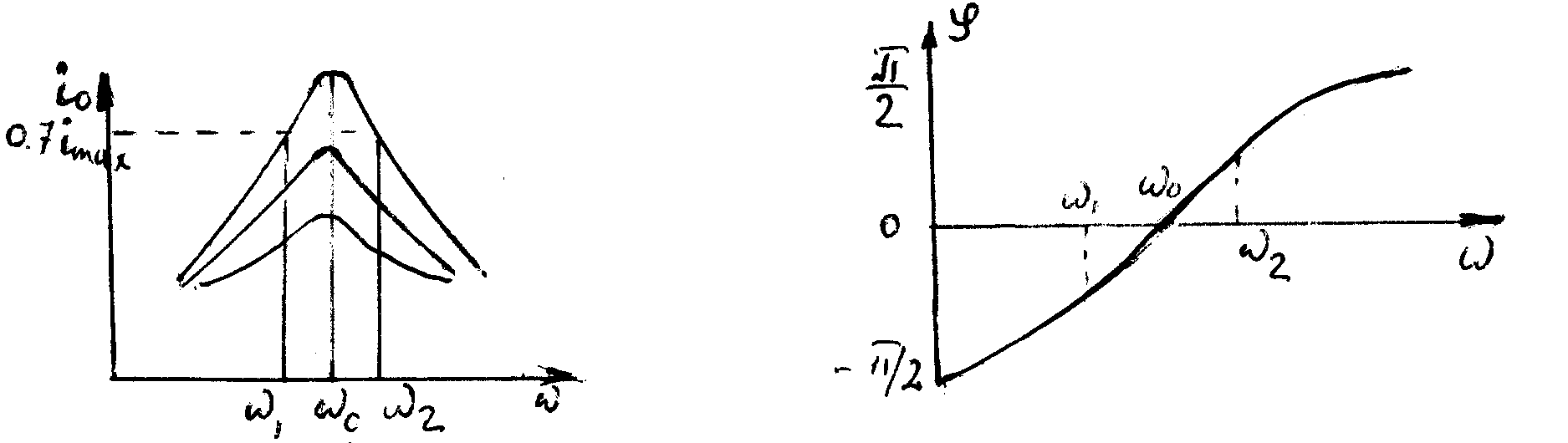

резонансом напряжений. Резонансные
кривые зависимости амплитуды тока от
частоты внешней э. д. с. представлены на
рис.4.3а и характеризуются полосой
пропускания контура
при токе
.
Связь между добротностью Q
и полосой пропускания Dw
устанавливается соотношением:
(4.13)
Из уравнения (4.13) и графиков зависимости амплитуды тока от частоты следует, что с ростом сопротивления контура (активного R) добротность колебательной системы уменьшается. Рис.4.3б иллюстрирует зависимость тангенса угла j от частоты.
а) б)
Рис.4.3
